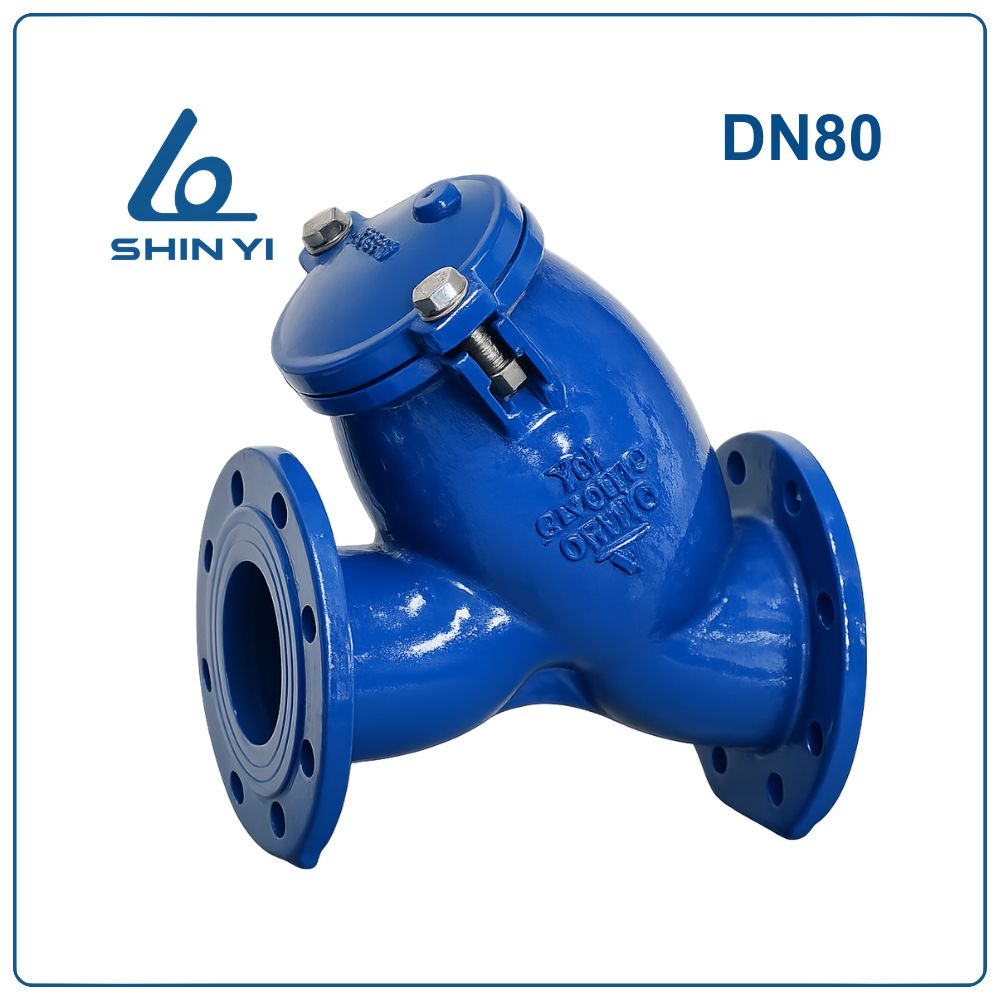

Y lọc Shinyi DN80

Khái Niệm Y Lọc Shinyi DN80

Y lọc Shinyi DN80 là thiết bị lọc cơ học dạng chữ Y được lắp đặt trên đường ống có kích thước danh định DN80, tương đương 3 inch và phù hợp với đường ống có đường kính ngoài khoảng Φ89 mm.

Thiết bị sử dụng lưới lọc inox đặt bên trong khoang lọc để giữ lại các hạt cặn hoặc tạp chất trong dòng lưu chất. Khi dòng chảy đi qua lưới lọc, các hạt rắn sẽ bị giữ lại, trong khi lưu chất sạch tiếp tục di chuyển qua hệ thống đường ống.

Việc lắp đặt Y lọc DN80 giúp hạn chế hư hỏng cho các thiết bị phía sau như máy bơm, van điều khiển, đồng hồ đo áp suất và đồng hồ đo lưu lượng.

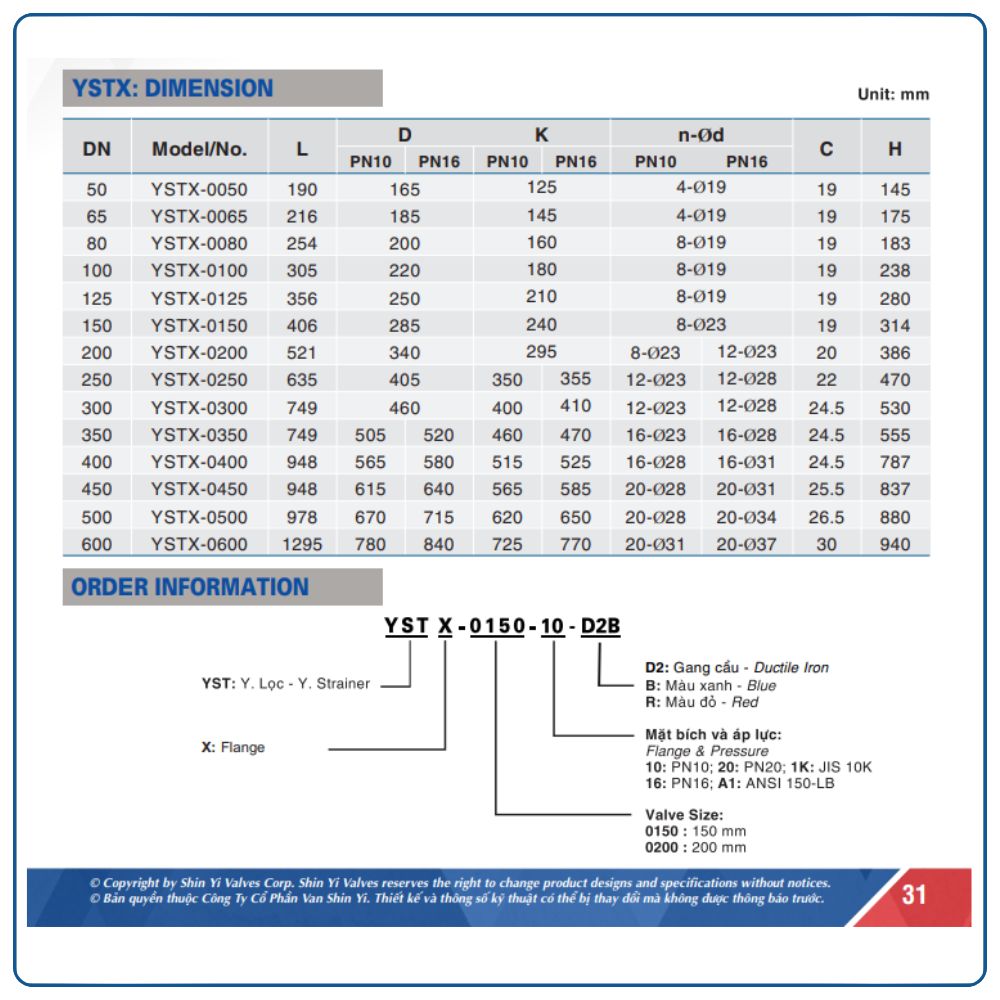

Thông Số Kỹ Thuật Y Lọc Shinyi DN80

Ưu Điểm Của Y Lọc Shinyi DN80

Y lọc DN80 được thiết kế để mang lại hiệu quả lọc cao và độ bền lâu dài cho hệ thống đường ống.

• Khả năng lọc ổn định: Lưới lọc inox giúp giữ lại các hạt rắn và tạp chất trong dòng lưu chất.
• Độ bền cao: Thân van gang cầu chịu áp lực tốt và có tuổi thọ lâu dài.
• Khả năng chống ăn mòn: Bề mặt được phủ sơn Epoxy giúp thiết bị làm việc tốt trong môi trường ẩm.
• Thuận tiện bảo trì: Nắp van có thể tháo rời giúp vệ sinh hoặc thay thế lưới lọc dễ dàng.

Cấu Tạo Y Lọc Shinyi DN80

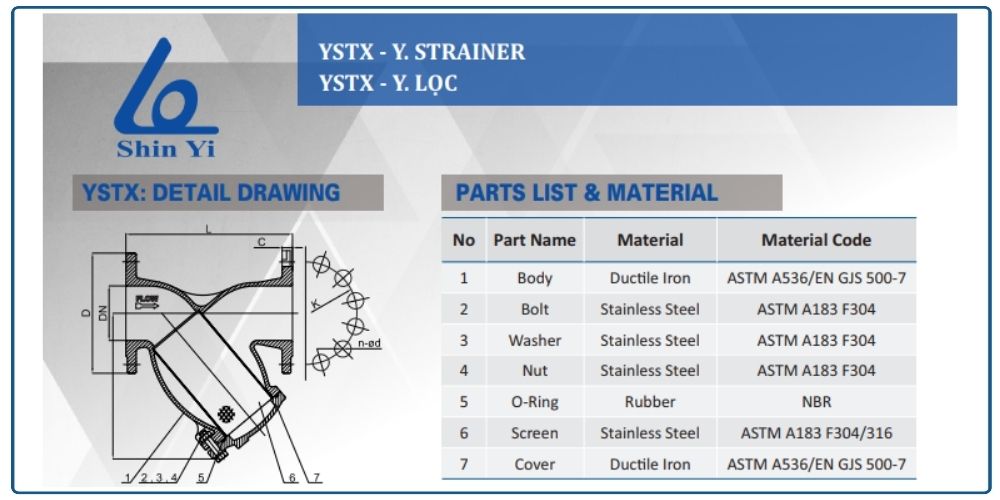

Y lọc Shinyi DN80 được cấu thành từ 7 bộ phận chính, đảm bảo độ bền và khả năng lọc hiệu quả.

1. Thân Y lọc (Body): Được đúc nguyên khối từ gang cầu (Ductile Iron) theo tiêu chuẩn ASTM A536, thiết kế dạng chữ Y giúp tối ưu dòng chảy và tạo khoang chứa cặn.
2. Bu lông liên kết (Bolt): Chế tạo từ Inox ASTM A183 F304, dùng để cố định nắp van vào thân van.
3. Vòng đệm kim loại (Washer): Làm từ Inox 304, giúp phân bổ lực siết bu lông đều trên bề mặt nắp van.
4. Đai ốc (Nut): Được sản xuất từ Inox 304, tạo liên kết chắc chắn với bu lông.
5. Gioăng làm kín (O-Ring): Làm từ cao su NBR, giúp đảm bảo độ kín giữa thân van và nắp van.
6. Lưới lọc (Screen): Chế tạo từ Inox 304 hoặc Inox 316, có khả năng chống gỉ và giữ lại các tạp chất rắn.
7. Nắp van (Cover): Được đúc từ gang cầu ASTM A536, có thể tháo rời để vệ sinh hoặc thay thế lưới lọc.

Nguyên Lý Hoạt Động

Khi lưu chất đi vào Y lọc DN80, dòng chảy sẽ đi qua lưới lọc inox được đặt trong khoang lọc.

Các tạp chất rắn sẽ bị giữ lại tại bề mặt lưới lọc, trong khi phần lưu chất đã được lọc sạch tiếp tục di chuyển qua đường ống và cung cấp cho các thiết bị phía sau.

Sau một thời gian hoạt động, lượng cặn tích tụ trong khoang lọc cần được vệ sinh để đảm bảo hiệu quả lọc và duy trì lưu lượng dòng chảy.

Hướng Dẫn Lắp Đặt Y Lọc Shinyi DN80

Để thiết bị hoạt động hiệu quả, cần thực hiện lắp đặt đúng quy trình kỹ thuật.

Bước 1: Kiểm tra thiết bị trước khi lắp đặt.

Bước 2: Lắp đặt đúng chiều dòng chảy theo mũi tên trên thân van.

Bước 3: Đặt gioăng làm kín giữa hai mặt bích của đường ống.

Bước 4: Siết bu lông theo thứ tự đối xứng để lực ép được phân bố đều.

Bước 5: Vận hành thử hệ thống và kiểm tra độ kín sau khi lắp đặt.

Lưu Ý Khi Sử Dụng

• Vệ sinh lưới lọc định kỳ để tránh tắc nghẽn dòng chảy.
• Lắp đặt thiết bị đúng chiều dòng chảy của hệ thống.
• Không vận hành thiết bị vượt quá áp suất cho phép.
• Kiểm tra thiết bị thường xuyên để đảm bảo hệ thống hoạt động ổn định.

Ứng Dụng Thực Tế

Y lọc Shinyi DN80 được ứng dụng rộng rãi trong nhiều hệ thống:

• Hệ thống cấp nước sinh hoạt và cấp nước công nghiệp.
• Hệ thống phòng cháy chữa cháy (PCCC).
• Hệ thống điều hòa trung tâm và làm mát HVAC.
• Nhà máy xử lý nước và nước thải.
• Các dây chuyền sản xuất công nghiệp và chế biến thực phẩm.
