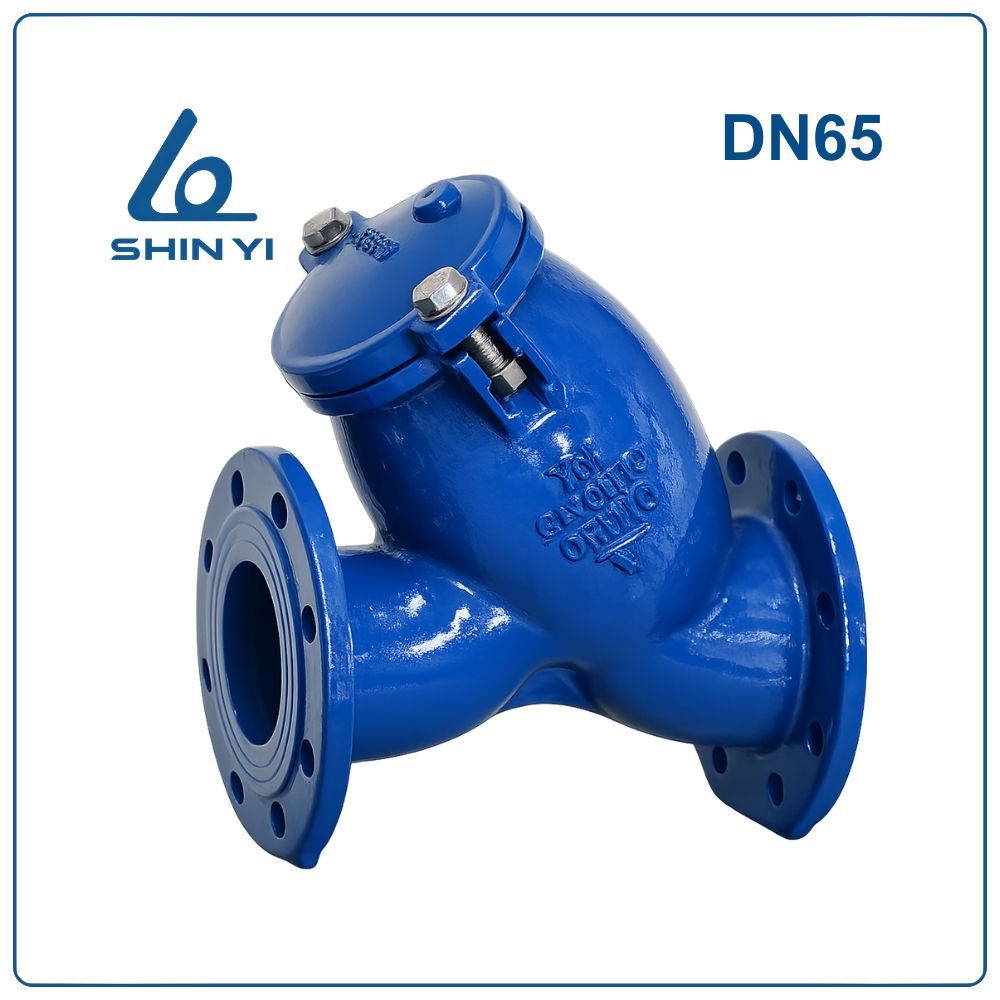

Y lọc Shinyi DN65

Khái Niệm Y Lọc Shinyi DN65

Y lọc Shinyi DN65 là thiết bị lọc rác dạng chữ Y được lắp đặt trên đường ống có kích thước danh định DN65, tương đương 2½ inch và phù hợp với đường ống có đường kính ngoài khoảng Φ76 mm.

Thiết bị được trang bị lưới lọc inox đặt trong khoang lọc. Khi dòng lưu chất đi qua, các tạp chất rắn sẽ bị giữ lại trên lưới lọc, trong khi lưu chất sạch tiếp tục chảy qua đường ống.

Việc lắp đặt Y lọc DN65 giúp bảo vệ các thiết bị như máy bơm, van điều khiển, đồng hồ đo áp suất và đồng hồ đo lưu lượng khỏi nguy cơ hư hỏng do tạp chất trong dòng chảy.

Thông Số Kỹ Thuật Y Lọc Shinyi DN65

Ưu Điểm Của Y Lọc Shinyi DN65

Y lọc Shinyi DN65 mang lại nhiều lợi ích trong quá trình vận hành hệ thống đường ống:

• Khả năng lọc ổn định: Lưới lọc inox giúp giữ lại hiệu quả các hạt cặn và tạp chất.
• Kết cấu chắc chắn: Thân van gang cầu có khả năng chịu áp lực và va đập tốt.
• Chống ăn mòn hiệu quả: Lớp sơn Epoxy bảo vệ bề mặt thiết bị trong môi trường ẩm hoặc hóa chất nhẹ.
• Dễ dàng vệ sinh: Thiết kế nắp van tháo rời giúp việc bảo trì và vệ sinh lưới lọc thuận tiện.

Cấu Tạo Y Lọc Shinyi DN65

Y lọc Shinyi DN65 gồm 7 bộ phận chính giúp thiết bị hoạt động ổn định và bền bỉ.

1. Thân Y lọc (Body): Được đúc từ gang cầu (Ductile Iron) theo tiêu chuẩn ASTM A536, thiết kế dạng chữ Y giúp tối ưu dòng chảy và tạo khoang chứa cặn.
2. Bu lông liên kết (Bolt): Chế tạo từ Inox ASTM A183 F304, dùng để cố định nắp van vào thân van.
3. Vòng đệm kim loại (Washer): Làm từ Inox 304, giúp phân bổ lực siết bu lông đều trên bề mặt nắp van.
4. Đai ốc (Nut): Được sản xuất từ Inox 304, kết hợp với bu lông tạo liên kết chắc chắn.
5. Gioăng làm kín (O-Ring): Được làm từ cao su NBR, giúp đảm bảo độ kín giữa thân và nắp van.
6. Lưới lọc (Screen): Chế tạo từ Inox 304 hoặc Inox 316, có khả năng chống gỉ và giữ lại các tạp chất rắn.
7. Nắp van (Cover): Được đúc từ gang cầu ASTM A536, có thể tháo rời để vệ sinh hoặc thay thế lưới lọc.

Nguyên Lý Hoạt Động

Khi lưu chất đi vào Y lọc DN65, dòng chảy sẽ đi qua lưới lọc inox được đặt trong khoang lọc.

Các tạp chất rắn như cát hoặc rỉ sét sẽ bị giữ lại tại lưới lọc, trong khi phần lưu chất sạch tiếp tục đi qua đường ống và cung cấp cho các thiết bị phía sau.

Sau một thời gian vận hành, lượng cặn tích tụ trong khoang lọc cần được vệ sinh để đảm bảo hiệu quả lọc và duy trì lưu lượng dòng chảy ổn định.

Hướng Dẫn Lắp Đặt Y Lọc Shinyi DN65

Để thiết bị hoạt động hiệu quả và bền bỉ, cần thực hiện lắp đặt theo đúng quy trình:

Bước 1: Kiểm tra thiết bị trước khi lắp đặt.

Bước 2: Xác định chiều dòng chảy theo mũi tên trên thân van.

Bước 3: Lắp gioăng làm kín giữa hai mặt bích của đường ống.

Bước 4: Siết bu lông theo thứ tự đối xứng để lực ép phân bổ đều.

Bước 5: Vận hành thử hệ thống và kiểm tra độ kín sau khi lắp đặt.

Lưu Ý Khi Sử Dụng

• Thực hiện vệ sinh lưới lọc định kỳ để tránh tắc nghẽn.
• Lắp đặt thiết bị đúng chiều dòng chảy của hệ thống.
• Không vận hành thiết bị vượt quá áp suất cho phép.
• Kiểm tra thiết bị thường xuyên để đảm bảo hệ thống hoạt động ổn định.

Ứng Dụng Thực Tế

Y lọc Shinyi DN65 được sử dụng trong nhiều hệ thống kỹ thuật khác nhau:

• Hệ thống cấp nước sinh hoạt và cấp nước công nghiệp.
• Hệ thống phòng cháy chữa cháy (PCCC).
• Hệ thống điều hòa trung tâm (HVAC).
• Nhà máy xử lý nước và nước thải.
• Các dây chuyền sản xuất công nghiệp.
