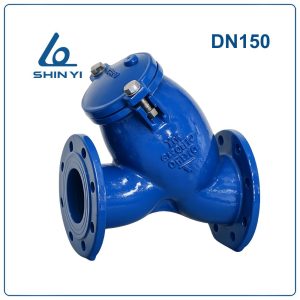

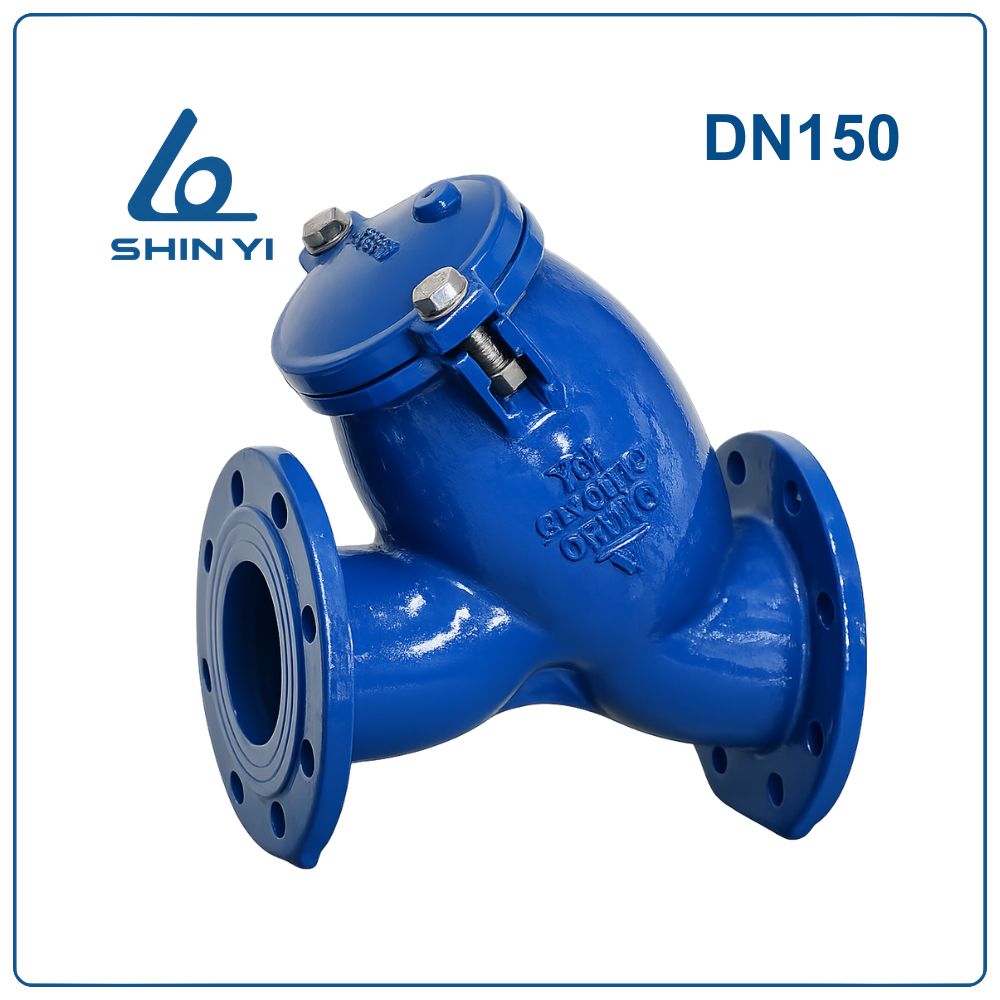

Y lọc Shinyi DN150

Khái Niệm Y Lọc Shinyi DN150

Y lọc Shinyi DN150 (Y-Strainer) là thiết bị lọc cơ học được lắp đặt trên hệ thống đường ống có kích thước danh định DN150. Theo hệ inch, kích thước này tương đương 6 inch, phù hợp với đường ống có đường kính ngoài khoảng ϕ168 mm.

Thông Số Kỹ Thuật Y Lọc Shinyi DN150

Ưu Điểm Của Y Lọc Shinyi DN150

Y lọc DN150 của Shinyi được sử dụng phổ biến trong các công trình công nghiệp và dân dụng nhờ nhiều đặc điểm nổi bật:

• Hiệu quả lọc cao: Lưới lọc inox được gia công chính xác với nhiều kích thước lỗ lọc khác nhau, giúp giữ lại tạp chất mà vẫn đảm bảo lưu lượng dòng chảy ổn định.
• Độ bền cơ học tốt; Thân van được đúc từ gang cầu (Ductile Iron) có khả năng chịu áp lực và chống va đập cao hơn so với gang xám thông thường.
• Chống ăn mòn hiệu quả: Bề mặt sản phẩm được phủ lớp sơn Epoxy tĩnh điện dày, giúp bảo vệ van khỏi tác động của môi trường ẩm hoặc hóa chất nhẹ.
• Bảo trì nhanh chóng: Nắp van được thiết kế tháo rời bằng bu lông, cho phép vệ sinh lưới lọc dễ dàng mà không cần tháo rời toàn bộ thiết bị khỏi hệ thống đường ống.

Cấu Tạo Y Lọc Shinyi DN150

1. Thân Y lọc (Body): Là bộ phận chính, đúc nguyên khối từ gang cầu cao cấp (Ductile Iron) chuẩn ASTM A536. Thiết kế dạng chữ Y giúp tối ưu dòng chảy và tạo khoang chứa rác rộng.
2. Bu lông liên kết (Bolt): Chế tạo từ thép không gỉ Inox ASTM A183 F304, dùng để cố định nắp van vào thân van một cách chắc chắn.
3. Vòng đệm kim loại (Washer): Làm từ Inox 304, giúp phân bổ lực siết của bu lông đều lên bề mặt nắp van, tránh biến dạng.
4. Đai ốc (Nut): Làm từ Inox 304, kết hợp cùng bu lông tạo hệ thống liên kết bền vững, chống ăn mòn.
5. Gioăng làm kín (O-Ring): Vật liệu cao su NBR, lắp giữa nắp và thân van để ngăn chặn hoàn toàn sự rò rỉ lưu chất ra bên ngoài.
6. Lưới lọc (Screen): Là bộ phận quan trọng nhất, làm từ Inox 304 hoặc 316. Lưới có độ bền cao, không gỉ sét và khả năng lọc tạp chất tinh xảo.
7. Nắp van (Cover): Đúc từ gang cầu ASTM A536 tương đương thân van. Nắp có thể tháo rời linh hoạt để vệ sinh hoặc thay thế lưới lọc bên trong.

Nguyên Lý Hoạt Động

Nguyên lý hoạt động của Y lọc Shinyi DN150 khá đơn giản nhưng hiệu quả:

Khi lưu chất đi vào thân van, dòng chảy sẽ đi qua lưới lọc inox được đặt bên trong khoang lọc. Các hạt rắn hoặc tạp chất có kích thước lớn hơn lỗ lưới sẽ bị giữ lại tại đây.

Sau khi được lọc, dòng lưu chất sạch tiếp tục đi ra khỏi Y lọc và di chuyển đến các thiết bị phía sau trong hệ thống.

Theo thời gian, lượng cặn bẩn sẽ tích tụ trong khoang lọc. Người vận hành chỉ cần mở nắp van để làm sạch lưới lọc, đảm bảo thiết bị luôn hoạt động hiệu quả.

Hướng Dẫn Lắp Đặt Y Lọc Shinyi DN150

Để Y lọc hoạt động ổn định và đạt hiệu quả cao, cần lưu ý một số bước lắp đặt sau:

Bước 1: Kiểm tra thiết bị
Trước khi lắp đặt, cần kiểm tra tình trạng thân van, lưới lọc và các phụ kiện đi kèm.

Bước 2: Xác định chiều dòng chảy
Trên thân Y lọc luôn có ký hiệu mũi tên chỉ hướng dòng chảy. Khi lắp đặt cần đảm bảo chiều lắp đúng theo ký hiệu này.

Bước 3: Lắp gioăng mặt bích
Đặt gioăng làm kín giữa hai mặt bích của đường ống và Y lọc để đảm bảo không xảy ra rò rỉ.

Bước 4: Siết bu lông mặt bích
Thực hiện siết bu lông theo hình chữ thập hoặc đối xứng để lực ép được phân bố đều.

Bước 5: Kiểm tra vận hành
Sau khi lắp đặt hoàn tất, tiến hành cấp lưu chất vào hệ thống và kiểm tra các vị trí kết nối.

Lưu Ý Khi Sử Dụng

• Thường xuyên kiểm tra và vệ sinh lưới lọc để tránh tắc nghẽn.
• Lắp đặt đúng chiều mũi tên trên thân van.
• Không để áp suất hoặc nhiệt độ vượt quá giới hạn cho phép.
• Nên kiểm tra định kỳ để đảm bảo hệ thống vận hành ổn định.

Ứng Dụng Thực Tế

Y lọc Shinyi DN150 được sử dụng rộng rãi trong nhiều hệ thống kỹ thuật như:

• Hệ thống cấp nước và thoát nước công nghiệp
• Hệ thống phòng cháy chữa cháy (PCCC)
• Hệ thống điều hòa trung tâm và HVAC
• Nhà máy xử lý nước và nước thải
• Dây chuyền sản xuất thực phẩm, đồ uống và hóa chất
