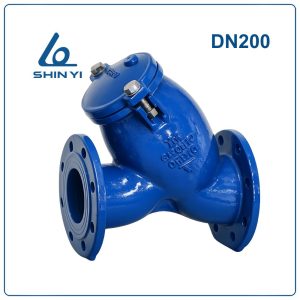

Y lọc Shinyi DN200

Khái Niệm Y Lọc Shinyi DN200

Y lọc Shinyi DN200 là thiết bị lọc cơ học được lắp đặt trên đường ống có kích thước danh định DN200, tương đương 8 inch và phù hợp với đường ống có đường kính ngoài khoảng Φ219 mm.

Thiết bị được thiết kế với thân dạng chữ Y, bên trong chứa lưới lọc inox giúp giữ lại các tạp chất như cát, rỉ sét, mảnh kim loại hoặc các hạt cặn trong lưu chất. Nhờ đó, các thiết bị phía sau như máy bơm, van điều áp, đồng hồ đo lưu lượng hoặc van điều khiển được bảo vệ tốt hơn và hệ thống vận hành ổn định hơn.

Thông Số Kỹ Thuật Y Lọc Shinyi DN200

Ưu Điểm Nổi Bật Của Y Lọc Shinyi DN200

Y lọc DN200 của Shinyi được nhiều kỹ sư và nhà thầu tin dùng nhờ những ưu điểm sau:

• Khả năng lọc hiệu quả: Lưới lọc inox giúp giữ lại các tạp chất rắn trong dòng lưu chất, đảm bảo dòng chảy sạch hơn khi đi qua hệ thống.
• Độ bền cơ học cao: Thân van được đúc từ gang cầu có khả năng chịu áp lực và va đập tốt hơn so với gang thông thường.
• Chống ăn mòn tốt: Bề mặt được phủ lớp sơn Epoxy dày giúp bảo vệ thiết bị khỏi môi trường ẩm hoặc hóa chất nhẹ.
• Bảo trì thuận tiện: Nắp van có thể tháo rời giúp việc vệ sinh lưới lọc nhanh chóng và dễ dàng.

Cấu Tạo Y Lọc Shinyi DN200

Theo thiết kế của nhà sản xuất, Y lọc Shinyi DN200 gồm 7 bộ phận chính:

1. Thân Y lọc (Body): Được đúc nguyên khối từ gang cầu chất lượng cao (Ductile Iron) theo tiêu chuẩn ASTM A536. Thiết kế dạng chữ Y giúp tối ưu dòng chảy và tạo khoang chứa cặn bẩn.
2. Bu lông liên kết (Bolt): Chế tạo từ Inox ASTM A183 F304, dùng để cố định nắp van vào thân van một cách chắc chắn.
3. Vòng đệm kim loại (Washer): Làm từ Inox 304, có nhiệm vụ phân bổ lực siết của bu lông đều lên bề mặt nắp van.
4. Đai ốc (Nut): Được sản xuất từ Inox 304, kết hợp với bu lông tạo hệ thống liên kết bền vững và chống ăn mòn.
5. Gioăng làm kín (O-Ring): Vật liệu cao su NBR, lắp giữa nắp và thân van để đảm bảo độ kín và ngăn rò rỉ lưu chất.
6. Lưới lọc (Screen): Được chế tạo từ Inox 304 hoặc Inox 316, có khả năng chống gỉ sét và giữ lại các tạp chất trong dòng lưu chất.
7. Nắp van (Cover): Đúc từ gang cầu ASTM A536, có thể tháo rời để vệ sinh hoặc thay thế lưới lọc.

Nguyên Lý Hoạt Động

Khi lưu chất đi vào thân van, dòng chảy sẽ đi qua lưới lọc inox được đặt bên trong khoang lọc. Các tạp chất rắn có kích thước lớn hơn mắt lưới sẽ bị giữ lại tại đây, trong khi phần lưu chất sạch tiếp tục đi qua và ra khỏi thiết bị.

Sau một thời gian vận hành, cặn bẩn sẽ tích tụ trong khoang lọc. Người vận hành có thể mở nắp van để vệ sinh lưới lọc nhằm đảm bảo thiết bị luôn hoạt động hiệu quả.

Quy Trình Lắp Đặt Y Lọc Shinyi DN200

Để thiết bị hoạt động ổn định, việc lắp đặt cần thực hiện theo các bước sau:

Bước 1: Kiểm tra thiết bị
Kiểm tra thân van, lưới lọc và các phụ kiện trước khi lắp đặt.

Bước 2: Xác định chiều dòng chảy
Lắp đặt đúng theo mũi tên chỉ hướng dòng chảy được đúc trên thân van.

Bước 3: Lắp gioăng mặt bích
Đặt gioăng làm kín giữa hai mặt bích của đường ống và Y lọc.

Bước 4: Siết bu lông
Siết bu lông theo nguyên tắc đối xứng để lực ép phân bố đều.

Bước 5: Kiểm tra vận hành
Cho hệ thống chạy thử và kiểm tra độ kín tại các vị trí kết nối.

Lưu Ý Khi Sử Dụng

• Vệ sinh lưới lọc định kỳ để tránh tình trạng tắc nghẽn.
• Không lắp đặt thiết bị ngược chiều dòng chảy.
• Không để thiết bị hoạt động vượt quá áp suất cho phép.
• Kiểm tra thiết bị thường xuyên để đảm bảo hệ thống vận hành ổn định.

Ứng Dụng Thực Tế

Y lọc Shinyi DN200 được ứng dụng rộng rãi trong nhiều hệ thống kỹ thuật:

• Hệ thống phòng cháy chữa cháy (PCCC).
• Hệ thống cấp nước sinh hoạt và công nghiệp.
• Hệ thống điều hòa trung tâm (HVAC).
• Nhà máy xử lý nước và nước thải.
• Các dây chuyền sản xuất công nghiệp và chế biến thực phẩm.
