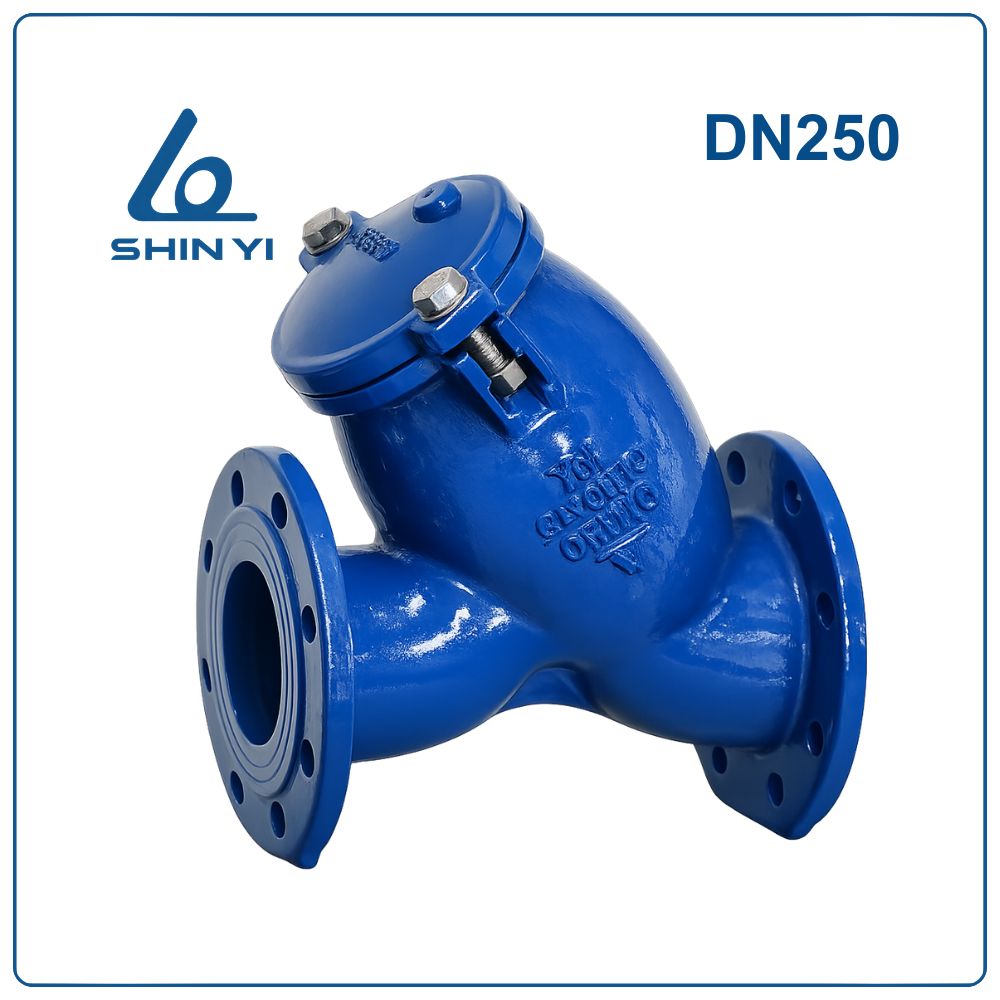

Y lọc Shinyi DN250

Khái Niệm Y Lọc Shinyi DN250

Y lọc Shinyi DN250 là thiết bị lọc rác lắp đặt trên đường ống có kích thước danh định DN250, tương đương 10 inch và phù hợp với đường ống có đường kính ngoài khoảng Φ273 mm.

Thiết bị được thiết kế dạng chữ Y với khoang chứa lưới lọc inox ở phía dưới. Khi dòng lưu chất đi qua thiết bị, các tạp chất có kích thước lớn hơn mắt lưới sẽ bị giữ lại, trong khi phần lưu chất sạch tiếp tục đi qua hệ thống.

Nhờ cơ chế này, Y lọc DN250 giúp bảo vệ các thiết bị như máy bơm, van điều khiển, van giảm áp, đồng hồ đo lưu lượng khỏi nguy cơ hư hỏng do tạp chất.

Thông Số Kỹ Thuật Y Lọc Shinyi DN250

Ưu Điểm Của Y Lọc Shinyi DN250

Y lọc DN250 được thiết kế để đáp ứng các hệ thống đường ống có lưu lượng lớn với nhiều ưu điểm nổi bật:

• Khả năng lọc ổn định: Lưới lọc inox giúp giữ lại hiệu quả các tạp chất trong dòng lưu chất.
• Kết cấu chắc chắn: Thân van bằng gang cầu có độ bền cơ học cao, chịu áp lực tốt trong hệ thống công nghiệp.
• Chống ăn mòn tốt: Bề mặt được phủ sơn Epoxy giúp tăng tuổi thọ thiết bị khi làm việc trong môi trường ẩm.
• Bảo trì dễ dàng: Thiết kế nắp van tháo rời giúp việc vệ sinh lưới lọc nhanh chóng và thuận tiện.

Cấu Tạo Y Lọc Shinyi DN250

Y lọc Shinyi DN250 gồm 7 bộ phận chính, đảm bảo khả năng lọc hiệu quả và độ kín cao khi vận hành.

1. Thân Y lọc (Body): Được đúc nguyên khối từ gang cầu chất lượng cao (Ductile Iron) theo tiêu chuẩn ASTM A536, thiết kế dạng chữ Y giúp tối ưu dòng chảy và tạo khoang chứa cặn.
2. Bu lông liên kết (Bolt): Chế tạo từ Inox ASTM A183 F304, dùng để cố định nắp van vào thân van.
3. Vòng đệm kim loại (Washer): Làm từ Inox 304, giúp phân bổ lực siết đều trên bề mặt nắp van.
4. Đai ốc (Nut): Được sản xuất từ Inox 304, kết hợp với bu lông tạo hệ thống liên kết chắc chắn.
5. Gioăng làm kín (O-Ring): Làm từ cao su NBR, đảm bảo độ kín giữa thân van và nắp van.
6. Lưới lọc (Screen): Được chế tạo từ Inox 304 hoặc Inox 316, giúp giữ lại tạp chất và cặn bẩn trong dòng lưu chất.
7. Nắp van (Cover): Đúc từ gang cầu ASTM A536, có thể tháo rời để vệ sinh hoặc thay thế lưới lọc.

Nguyên Lý Hoạt Động

Khi lưu chất đi vào Y lọc DN250, dòng chảy sẽ đi qua lưới lọc inox được đặt trong khoang lọc.

Các tạp chất rắn như cát, rỉ sét hoặc mảnh kim loại sẽ bị giữ lại trên bề mặt lưới lọc. Phần lưu chất đã được lọc sạch sẽ tiếp tục di chuyển qua đường ống và cung cấp cho các thiết bị phía sau.

Sau một thời gian vận hành, lượng cặn tích tụ trong khoang lọc cần được vệ sinh để đảm bảo hiệu quả lọc và duy trì lưu lượng dòng chảy.

Hướng Dẫn Lắp Đặt Y Lọc Shinyi DN250

Để thiết bị hoạt động ổn định và bền bỉ, cần thực hiện lắp đặt đúng quy trình:

Bước 1: Kiểm tra thiết bị và phụ kiện trước khi lắp đặt.

Bước 2: Xác định đúng chiều dòng chảy theo mũi tên trên thân van.

Bước 3: Lắp gioăng làm kín giữa hai mặt bích của đường ống.

Bước 4: Siết bu lông theo thứ tự đối xứng để đảm bảo lực ép đều.

Bước 5: Kiểm tra hệ thống sau khi lắp đặt và vận hành thử.

Lưu Ý Khi Sử Dụng

• Thực hiện vệ sinh lưới lọc định kỳ để tránh tích tụ cặn bẩn.
• Lắp đặt thiết bị đúng chiều dòng chảy.
• Không vận hành thiết bị vượt quá áp suất làm việc cho phép.
• Kiểm tra thiết bị định kỳ để đảm bảo hệ thống hoạt động ổn định.

Ứng Dụng Thực Tế

Y lọc Shinyi DN250 được sử dụng trong nhiều hệ thống kỹ thuật khác nhau:

• Hệ thống phòng cháy chữa cháy (PCCC).
• Hệ thống cấp nước đô thị và cấp nước công nghiệp.
• Hệ thống điều hòa trung tâm (HVAC).
• Nhà máy xử lý nước và nước thải.
• Các dây chuyền sản xuất công nghiệp và nhà máy chế biến.
