Y lọc Shinyi DN125

Khái Niệm Y Lọc Shinyi DN125

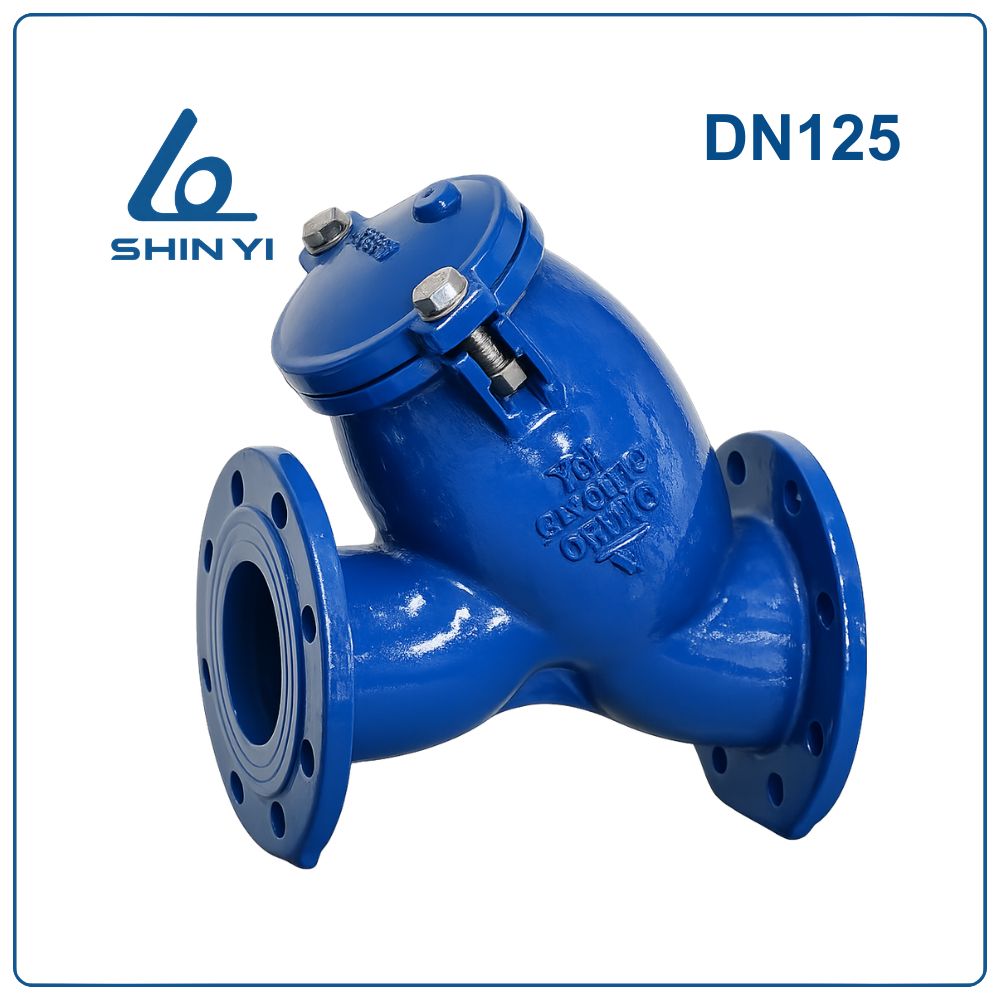

Y lọc Shinyi DN125 (Y-Strainer) là thiết bị lọc cơ học được lắp đặt trên đường ống có kích thước danh định DN125, tương đương 5 inch và phù hợp với đường ống có đường kính ngoài khoảng ϕ141 mm.

Thiết bị được thiết kế với thân dạng chữ Y, bên trong chứa lưới lọc inox giúp giữ lại các tạp chất như cát, rỉ sét, mảnh kim loại hoặc các hạt cặn có trong lưu chất. Nhờ đó, các thiết bị phía sau như máy bơm, van điều khiển, đồng hồ đo lưu lượng sẽ được bảo vệ khỏi nguy cơ tắc nghẽn hoặc hư hỏng.

Thông Số Kỹ Thuật Y Lọc Shinyi DN125

Ưu Điểm Nổi Bật Của Y Lọc Shinyi DN125

Y lọc DN125 của Shinyi được nhiều kỹ sư và nhà thầu lựa chọn nhờ các đặc điểm nổi bật sau:

• Khả năng lọc ổn định: Lưới lọc inox được gia công chính xác giúp giữ lại các tạp chất rắn trong dòng lưu chất nhưng vẫn đảm bảo lưu lượng dòng chảy ổn định.
• Thân van bền chắc: Thân van được đúc từ gang cầu (Ductile Iron) có khả năng chịu áp lực và chống va đập tốt, phù hợp với nhiều hệ thống đường ống công nghiệp.
• Chống ăn mòn hiệu quả: Lớp sơn Epoxy tĩnh điện phủ bên ngoài giúp bảo vệ thiết bị khỏi môi trường ẩm hoặc hóa chất nhẹ.
• Dễ dàng vệ sinh và bảo trì: Thiết kế nắp van tháo rời giúp người vận hành có thể vệ sinh hoặc thay thế lưới lọc nhanh chóng mà không cần tháo toàn bộ thiết bị khỏi hệ thống.

Cấu Tạo Y Lọc Shinyi DN125

Y lọc Shinyi DN125 được cấu thành từ 7 bộ phận chính, đảm bảo khả năng lọc hiệu quả và độ kín cao trong quá trình vận hành.

1. Thân Y lọc (Body): Được đúc nguyên khối từ gang cầu (Ductile Iron) theo tiêu chuẩn ASTM A536. Thiết kế dạng chữ Y giúp tối ưu dòng chảy và tạo khoang chứa cặn bẩn.
2. Bu lông liên kết (Bolt): Sản xuất từ Inox ASTM A183 F304, dùng để cố định nắp van với thân van.
3. Vòng đệm kim loại (Washer): Làm từ Inox 304, có nhiệm vụ phân bổ lực siết của bu lông đều trên bề mặt nắp van.
4. Đai ốc (Nut): Được chế tạo từ Inox 304, kết hợp cùng bu lông tạo nên hệ thống liên kết chắc chắn.
5. Gioăng làm kín (O-Ring): Làm từ cao su NBR, đảm bảo độ kín giữa thân và nắp van, ngăn rò rỉ lưu chất.
6. Lưới lọc (Screen): Được sản xuất từ Inox 304 hoặc Inox 316, có khả năng chống gỉ sét và giữ lại các tạp chất trong dòng chảy.
7. Nắp van (Cover): Đúc từ gang cầu ASTM A536, có thể tháo rời để vệ sinh hoặc thay thế lưới lọc.

Nguyên Lý Hoạt Động

Nguyên lý hoạt động của Y lọc Shinyi DN125 khá đơn giản nhưng hiệu quả.

Khi lưu chất đi vào thân van, dòng chảy sẽ đi qua lưới lọc inox bên trong khoang lọc. Các tạp chất rắn sẽ bị giữ lại tại bề mặt lưới, trong khi phần lưu chất sạch tiếp tục đi qua và ra khỏi thiết bị.

Sau một thời gian vận hành, cặn bẩn sẽ tích tụ trong khoang lọc. Khi đó người vận hành chỉ cần tháo nắp van để vệ sinh lưới lọc, giúp thiết bị tiếp tục hoạt động hiệu quả.

Hướng Dẫn Lắp Đặt Y Lọc Shinyi DN125

Để đảm bảo thiết bị hoạt động ổn định và bền bỉ, quá trình lắp đặt cần thực hiện đúng kỹ thuật.

Bước 1: Kiểm tra tình trạng thân van, lưới lọc và các phụ kiện trước khi lắp đặt.

Bước 2: Xác định chiều dòng chảy theo mũi tên được đúc trên thân van.

Bước 3: Đặt gioăng làm kín giữa mặt bích của đường ống và mặt bích của Y lọc.

Bước 4: Lắp bu lông và siết theo nguyên tắc đối xứng để lực ép được phân bố đều.

Bước 5: Cho hệ thống vận hành thử và kiểm tra các vị trí kết nối.

Lưu Ý Khi Sử Dụng

• Cần vệ sinh lưới lọc định kỳ để tránh tình trạng cặn bẩn tích tụ gây tắc nghẽn dòng chảy.
• Không lắp đặt thiết bị ngược chiều dòng chảy, cần tuân theo mũi tên chỉ hướng được đúc trên thân Y lọc.
• Không vận hành thiết bị vượt quá áp suất hoặc nhiệt độ làm việc cho phép theo thông số kỹ thuật của nhà sản xuất.
• Nên kiểm tra thiết bị thường xuyên để đảm bảo hệ thống hoạt động ổn định và kịp thời xử lý khi có dấu hiệu bất thường.

Ứng Dụng Thực Tế

Y lọc Shinyi DN125 được sử dụng phổ biến trong nhiều hệ thống kỹ thuật và công trình công nghiệp, bao gồm:

• Hệ thống phòng cháy chữa cháy (PCCC) của các tòa nhà và nhà xưởng.
• Hệ thống cấp nước sinh hoạt và cấp nước công nghiệp.
• Hệ thống điều hòa trung tâm và làm mát HVAC.
• Nhà máy xử lý nước và nước thải trong các khu công nghiệp.
• Các dây chuyền sản xuất thực phẩm, đồ uống và công nghiệp chế biến.
