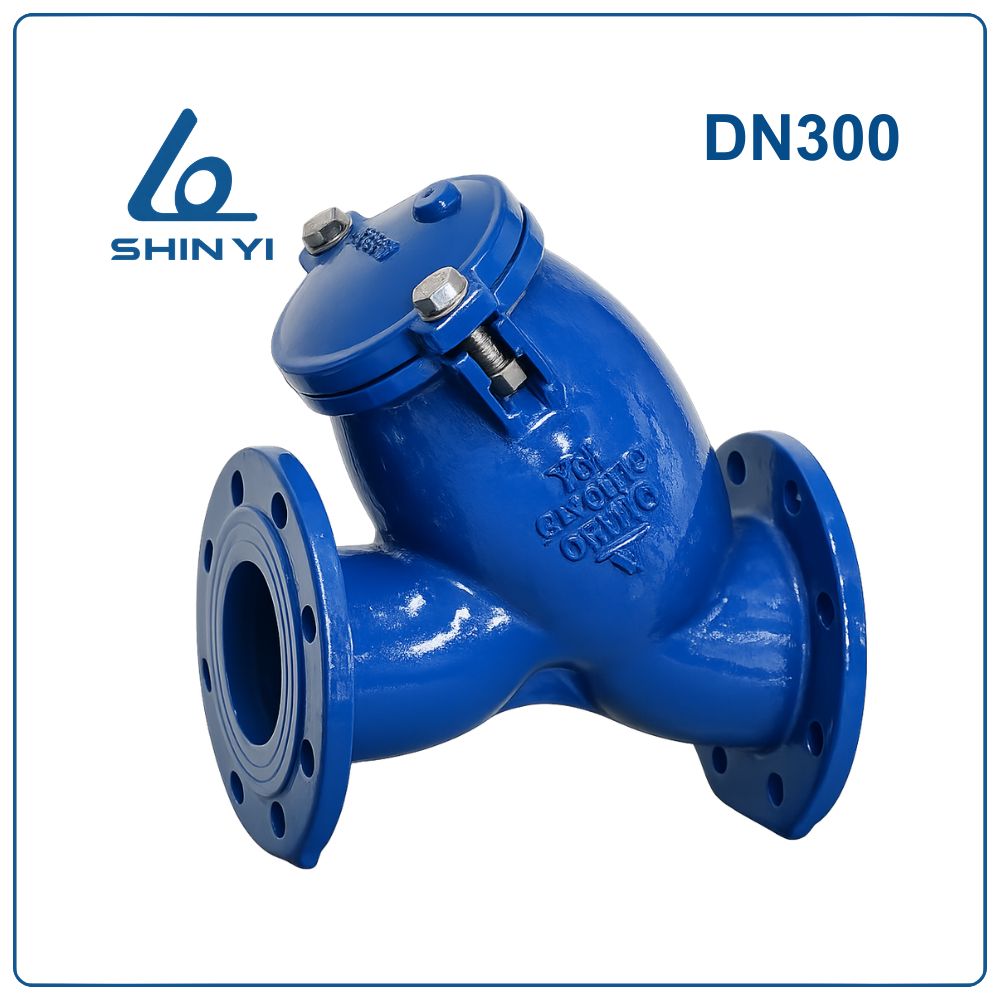

Y lọc Shinyi DN300

Khái Niệm Y Lọc Shinyi DN300

Y lọc Shinyi DN300 là thiết bị lọc rác được lắp đặt trên đường ống có kích thước danh định DN300, tương đương 12 inch và phù hợp với đường ống có đường kính ngoài khoảng Φ323 mm.

Thiết bị được thiết kế dạng chữ Y với lưới lọc inox đặt trong khoang lọc. Khi dòng lưu chất đi qua, các tạp chất rắn có kích thước lớn hơn mắt lưới sẽ bị giữ lại, trong khi phần lưu chất sạch tiếp tục di chuyển qua đường ống.

Nhờ cơ chế này, Y lọc DN300 giúp hạn chế tắc nghẽn đường ống và bảo vệ các thiết bị như máy bơm, van điều khiển, van giảm áp, đồng hồ đo lưu lượng khỏi nguy cơ hư hỏng do tạp chất.

Thông Số Kỹ Thuật Y Lọc Shinyi DN300

Ưu Điểm Của Y Lọc Shinyi DN300

Y lọc DN300 được thiết kế phù hợp với các hệ thống đường ống có kích thước lớn và lưu lượng cao, mang lại nhiều lợi ích trong quá trình vận hành:

• Lọc tạp chất hiệu quả: Lưới lọc inox có độ bền cao giúp giữ lại các hạt cặn và rác trong dòng lưu chất.
• Độ bền cơ học cao: Thân van bằng gang cầu chịu được áp lực lớn và môi trường làm việc khắc nghiệt.
• Khả năng chống ăn mòn tốt: Bề mặt thiết bị được phủ sơn Epoxy giúp tăng tuổi thọ khi sử dụng lâu dài.
• Dễ dàng bảo trì: Thiết kế nắp van tháo rời giúp việc vệ sinh lưới lọc nhanh chóng và thuận tiện.

Cấu Tạo Y Lọc Shinyi DN300

Y lọc Shinyi DN300 được cấu thành từ 7 bộ phận chính, đảm bảo khả năng vận hành ổn định và độ kín cao.

1. Thân Y lọc (Body): Được đúc từ gang cầu (Ductile Iron) theo tiêu chuẩn ASTM A536, thiết kế dạng chữ Y giúp tối ưu dòng chảy và tạo khoang chứa cặn.
2. Bu lông liên kết (Bolt): Được chế tạo từ Inox ASTM A183 F304, dùng để cố định nắp van vào thân van.
3. Vòng đệm kim loại (Washer): Làm từ Inox 304, giúp phân bổ lực siết bu lông đều trên bề mặt nắp van.
4. Đai ốc (Nut): Sản xuất từ Inox 304, kết hợp với bu lông tạo liên kết chắc chắn và chống ăn mòn.
5. Gioăng làm kín (O-Ring): Được làm từ cao su NBR, có nhiệm vụ ngăn rò rỉ lưu chất giữa thân và nắp van.
6. Lưới lọc (Screen): Được chế tạo từ Inox 304 hoặc Inox 316, giúp giữ lại các tạp chất rắn trong dòng lưu chất.
7. Nắp van (Cover): Đúc từ gang cầu ASTM A536, có thể tháo rời để vệ sinh hoặc thay thế lưới lọc.

Nguyên Lý Hoạt Động

Khi lưu chất đi vào Y lọc DN300, dòng chảy sẽ đi qua lưới lọc inox được đặt trong khoang lọc.

Các tạp chất rắn sẽ bị giữ lại trên bề mặt lưới lọc, trong khi phần lưu chất đã được lọc sạch tiếp tục di chuyển qua hệ thống đường ống.

Sau một thời gian hoạt động, cặn bẩn sẽ tích tụ trong khoang lọc và cần được vệ sinh để đảm bảo hiệu quả lọc cũng như duy trì lưu lượng dòng chảy ổn định.

Hướng Dẫn Lắp Đặt Y Lọc Shinyi DN300

Để đảm bảo thiết bị hoạt động hiệu quả, cần thực hiện lắp đặt theo đúng quy trình:

Bước 1: Kiểm tra thiết bị và phụ kiện trước khi lắp đặt.

Bước 2: Lắp đặt đúng chiều dòng chảy theo mũi tên trên thân van.

Bước 3: Đặt gioăng làm kín giữa hai mặt bích của đường ống.

Bước 4: Siết bu lông theo thứ tự đối xứng để lực ép được phân bổ đều.

Bước 5: Vận hành thử hệ thống và kiểm tra độ kín sau khi lắp đặt.

Lưu Ý Khi Sử Dụng

• Vệ sinh lưới lọc định kỳ để tránh tình trạng tắc nghẽn.
• Lắp đặt thiết bị đúng chiều dòng chảy của hệ thống.
• Không vận hành thiết bị vượt quá áp suất cho phép.
• Kiểm tra thiết bị thường xuyên để đảm bảo hệ thống hoạt động ổn định.

Ứng Dụng Thực Tế

Y lọc Shinyi DN300 được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống phòng cháy chữa cháy (PCCC) của nhà máy và tòa nhà.
• Hệ thống cấp nước đô thị và công nghiệp.
• Hệ thống điều hòa trung tâm (HVAC).
• Nhà máy xử lý nước và nước thải.
• Các dây chuyền sản xuất và nhà máy công nghiệp quy mô lớn.
