Y lọc Shinyi DN50

Khái Niệm Y Lọc Shinyi DN50

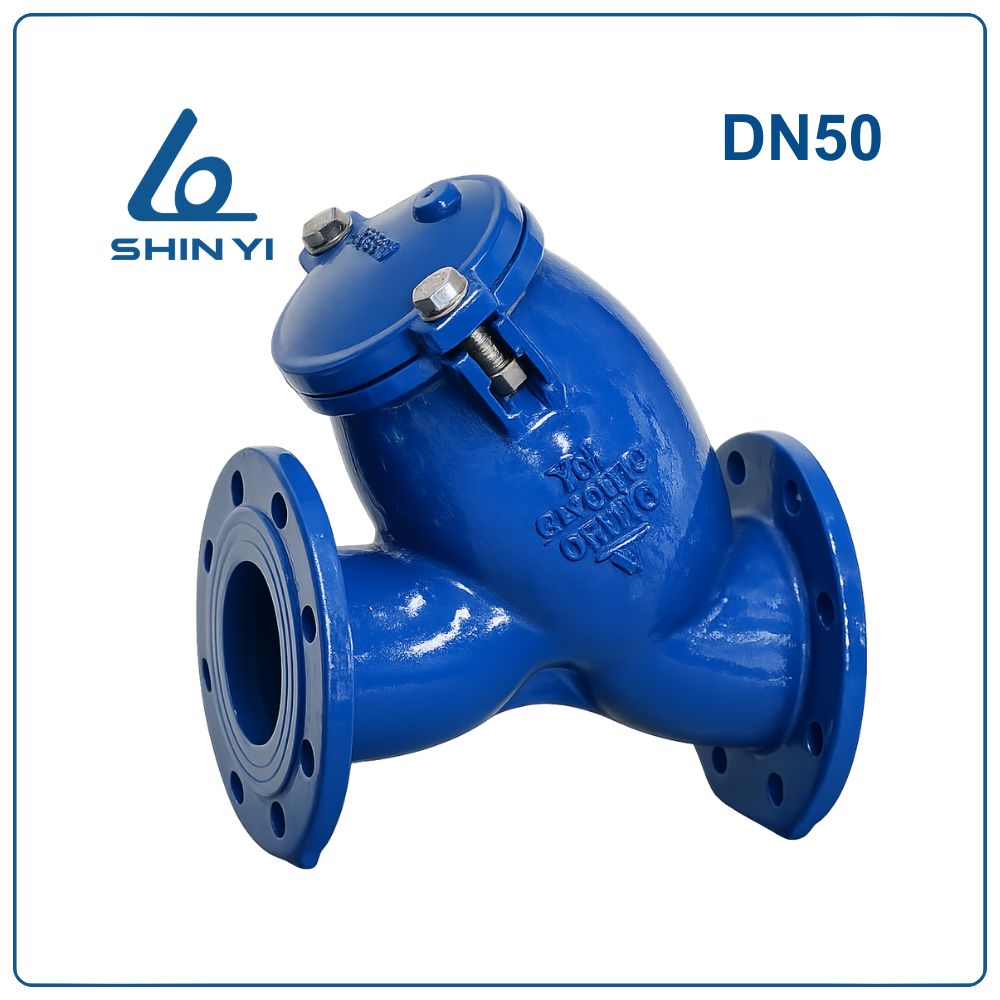

Y lọc Shinyi DN50 là thiết bị lọc rác cơ học được lắp đặt trên đường ống có kích thước danh định DN50, tương đương 2 inch và phù hợp với đường ống có đường kính ngoài khoảng Φ60 mm.

Thiết bị có cấu tạo dạng chữ Y với lưới lọc inox đặt bên trong khoang lọc. Khi dòng lưu chất đi qua thiết bị, các tạp chất rắn như cát, rỉ sét hoặc mảnh vụn kim loại sẽ bị giữ lại tại lưới lọc, trong khi lưu chất sạch tiếp tục di chuyển qua đường ống.

Nhờ đó, Y lọc DN50 giúp bảo vệ các thiết bị như máy bơm, van điều khiển, đồng hồ đo áp suất và đồng hồ lưu lượng khỏi nguy cơ hư hỏng do tạp chất.

Thông Số Kỹ Thuật Y Lọc Shinyi DN50

Ưu Điểm Của Y Lọc Shinyi DN50

Y lọc DN50 mang lại nhiều lợi ích trong quá trình vận hành hệ thống đường ống:

• Loại bỏ tạp chất hiệu quả: Lưới lọc inox giúp giữ lại các hạt rắn trong dòng lưu chất.
• Kết cấu bền chắc: Thân van được đúc từ gang cầu có khả năng chịu áp lực tốt.
• Chống ăn mòn cao: Lớp sơn Epoxy bảo vệ thiết bị trước môi trường ẩm hoặc hóa chất nhẹ.
• Thuận tiện bảo trì: Thiết kế nắp van tháo rời giúp vệ sinh lưới lọc nhanh chóng.

Cấu Tạo Y Lọc Shinyi DN50

Y lọc Shinyi DN50 gồm 7 bộ phận chính giúp thiết bị hoạt động ổn định và bền bỉ.

1. Thân Y lọc (Body): Được đúc nguyên khối từ gang cầu (Ductile Iron) theo tiêu chuẩn ASTM A536, thiết kế dạng chữ Y giúp tối ưu dòng chảy và tạo khoang chứa cặn.
2. Bu lông liên kết (Bolt): Chế tạo từ Inox ASTM A183 F304, dùng để cố định nắp van vào thân van.
3. Vòng đệm kim loại (Washer): Làm từ Inox 304, giúp phân bổ lực siết bu lông đều trên bề mặt nắp van.
4. Đai ốc (Nut): Được sản xuất từ Inox 304, tạo liên kết chắc chắn với bu lông.
5. Gioăng làm kín (O-Ring): Làm từ cao su NBR, giúp đảm bảo độ kín giữa thân và nắp van.
6. Lưới lọc (Screen): Chế tạo từ Inox 304 hoặc Inox 316, có khả năng chống gỉ và giữ lại các tạp chất rắn.
7. Nắp van (Cover): Được đúc từ gang cầu ASTM A536, có thể tháo rời để vệ sinh hoặc thay thế lưới lọc.

Nguyên Lý Hoạt Động

Khi lưu chất đi vào Y lọc DN50, dòng chảy sẽ đi qua lưới lọc inox được đặt trong khoang lọc của thiết bị.

Các tạp chất rắn sẽ bị giữ lại tại bề mặt lưới lọc, trong khi phần lưu chất đã được lọc sạch tiếp tục di chuyển qua đường ống và cung cấp cho các thiết bị phía sau.

Sau một thời gian hoạt động, lượng cặn tích tụ trong khoang lọc cần được vệ sinh để đảm bảo hiệu quả lọc và duy trì lưu lượng dòng chảy.

Hướng Dẫn Lắp Đặt Y Lọc Shinyi DN50

Để thiết bị hoạt động hiệu quả, việc lắp đặt cần thực hiện đúng kỹ thuật:

Bước 1: Kiểm tra thiết bị và phụ kiện trước khi lắp đặt.

Bước 2: Xác định đúng chiều dòng chảy theo mũi tên trên thân van.

Bước 3: Đặt gioăng làm kín giữa hai mặt bích của đường ống.

Bước 4: Siết bu lông theo nguyên tắc đối xứng để đảm bảo lực ép đều.

Bước 5: Kiểm tra hệ thống và vận hành thử sau khi lắp đặt.

Lưu Ý Khi Sử Dụng

• Thường xuyên kiểm tra và vệ sinh lưới lọc.
• Lắp đặt thiết bị đúng chiều dòng chảy của hệ thống.
• Không vận hành thiết bị vượt quá áp suất làm việc cho phép.
• Kiểm tra định kỳ để đảm bảo hệ thống hoạt động ổn định.

Ứng Dụng Thực Tế

Y lọc Shinyi DN50 được sử dụng phổ biến trong nhiều hệ thống:

• Hệ thống cấp nước sinh hoạt và cấp nước tòa nhà.
• Hệ thống phòng cháy chữa cháy (PCCC).
• Hệ thống điều hòa và làm mát HVAC.
• Các dây chuyền sản xuất công nghiệp.
• Nhà máy xử lý nước và nước thải.
