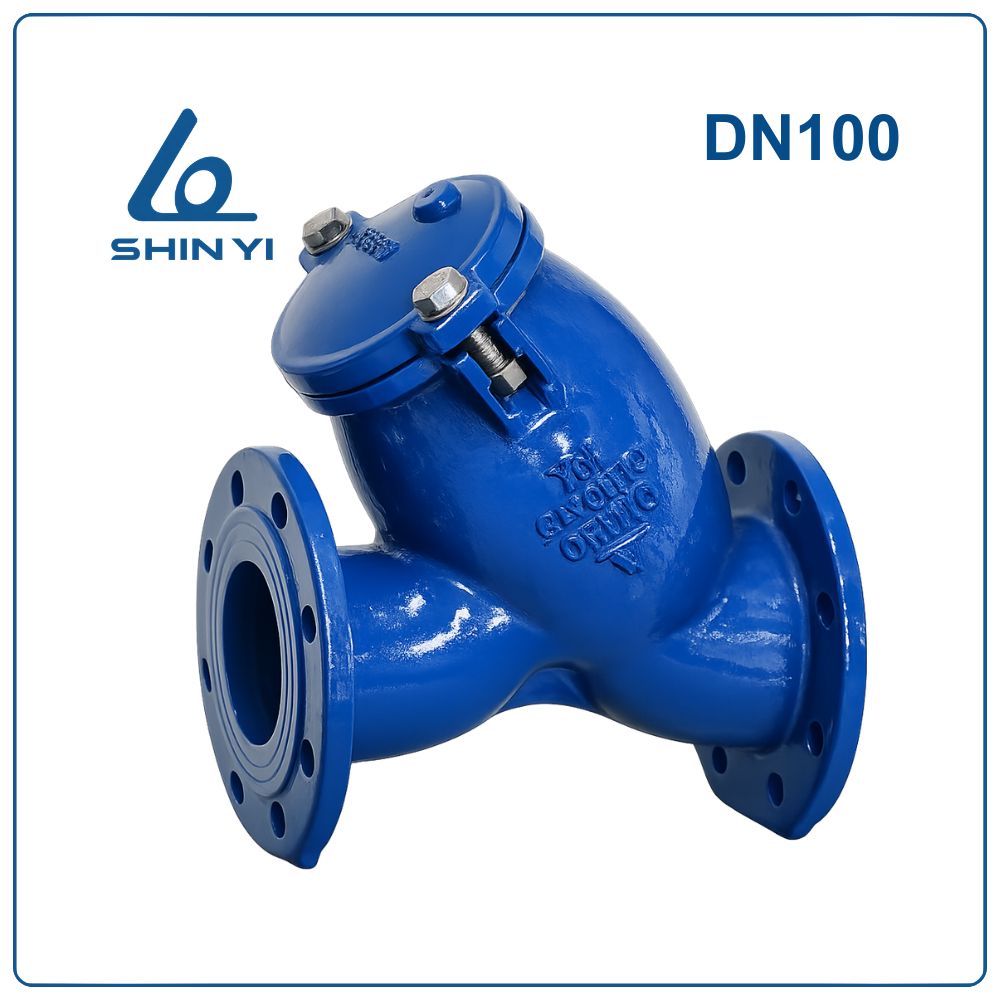

Y lọc Shinyi DN100

Khái Niệm Y Lọc Shinyi DN100

Y lọc Shinyi DN100 (tên tiếng Anh: Y-Strainer) là thiết bị lọc rác dạng chữ Y, được thiết kế để lắp đặt trên đường ống có kích thước định danh DN100, tương đương với hệ inch là 4 inch và đường kính ngoài của ống là Phi 114mm (ϕ114).

Thông Số Kỹ Thuật Y Lọc Shinyi DN100

Ưu điểm vượt trội của Y lọc Shinyi DN100

• Thiết kế dòng chảy tối ưu: Cấu tạo thân chữ Y giúp giảm thiểu tổn thất áp suất (pressure drop) khi lưu chất đi qua, đảm bảo hiệu suất tối đa cho hệ thống bơm.
• Độ bền thách thức thời gian: Thân van bằng gang cầu có khả năng chịu va đập và áp lực cao hơn nhiều so với gang xám thông thường. Lớp sơn Epoxy màu xanh đặc trưng bảo vệ van khỏi các tác động oxy hóa từ môi trường.
• Dễ dàng bảo trì: Nắp van có thể tháo rời nhanh chóng để vệ sinh lưới lọc mà không cần tháo toàn bộ thân van khỏi đường ống.
• Giá thành hợp lý: Được sản xuất tại nhà máy Shinyi Việt Nam nên sản phẩm có mức giá cực kỳ cạnh tranh so với hàng nhập khẩu nhưng chất lượng vẫn đạt tiêu chuẩn G7.

Cấu Tạo Y Lọc Shinyi DN100

Theo bản vẽ kỹ thuật chi tiết của nhà sản xuất, Y lọc DN100 Model YSTX bao gồm 7 bộ phận chính:

1. Thân Y lọc (Body): Là bộ phận chính, đúc nguyên khối từ gang cầu cao cấp (Ductile Iron) chuẩn ASTM A536. Thiết kế dạng chữ Y giúp tối ưu dòng chảy và tạo khoang chứa rác rộng.
2. Bu lông liên kết (Bolt): Chế tạo từ thép không gỉ Inox ASTM A183 F304, dùng để cố định nắp van vào thân van một cách chắc chắn.
3. Vòng đệm kim loại (Washer): Làm từ Inox 304, giúp phân bổ lực siết của bu lông đều lên bề mặt nắp van, tránh biến dạng.
4. Đai ốc (Nut): Làm từ Inox 304, kết hợp cùng bu lông tạo hệ thống liên kết bền vững, chống ăn mòn.
5. Gioăng làm kín (O-Ring): Vật liệu cao su NBR, lắp giữa nắp và thân van để ngăn chặn hoàn toàn sự rò rỉ lưu chất ra bên ngoài.
6. Lưới lọc (Screen): Là bộ phận quan trọng nhất, làm từ Inox 304 hoặc 316. Lưới có độ bền cao, không gỉ sét và khả năng lọc tạp chất tinh xảo.
7. Nắp van (Cover): Đúc từ gang cầu ASTM A536 tương đương thân van. Nắp có thể tháo rời linh hoạt để vệ sinh hoặc thay thế lưới lọc bên trong.

Nguyên Lý Hoạt Động

Khi lưu chất đi vào Y lọc:

1. Dòng chảy đi qua khoang lưới lọc.
2. Các tạp chất rắn sẽ bị giữ lại trên bề mặt lưới inox.
3. Lưu chất sạch tiếp tục đi qua và ra khỏi van.

Sau một thời gian vận hành, cặn bẩn sẽ tích tụ trong khoang lọc. Lúc này người vận hành chỉ cần mở nắp van để vệ sinh lưới lọc.

Quy trình lắp đặt Y lọc Shinyi DN100

Lắp đặt đúng kỹ thuật giúp Y lọc hoạt động bền bỉ và dễ dàng bảo trì sau này. Hãy thực hiện theo các bước sau:

Bước 1: Kiểm tra và làm sạch

• Kiểm tra bên trong thân van và lưới lọc xem có vật lạ bám vào trong quá trình vận chuyển hay không.
• Vệ sinh sạch sẽ hai mặt bích của đường ống chờ sẵn.

Bước 2: Xác định hướng dòng chảy

• Trên thân Y lọc Shinyi luôn có mũi tên đúc nổi. Bạn phải lắp sao cho hướng mũi tên trùng với hướng lưu chất đi trong ống.
• Lưu ý về vị trí: Bầu lọc (phần chứa lưới) phải hướng xuống dưới đất để rác có thể rơi vào khoang chứa theo trọng lực.

Bước 3: Đặt gioăng đệm (Gasket)

• Đặt gioăng cao su hoặc gioăng chì giữa mặt bích của van và mặt bích đường ống để đảm bảo độ kín.

Bước 4: Siết bu-lông

• Xỏ bu-lông qua các lỗ bích. Thực hiện siết theo nguyên tắc “đối xứng” (hình sao) để lực ép lên mặt bích đều nhau, tránh tình trạng vênh gây rò rỉ hoặc nứt bích.
• Không nên siết quá chặt ngay lập tức, hãy siết nhẹ vòng đầu rồi tăng dần lực cho đến khi đạt yêu cầu.

Bước 5: Vận hành thử và kiểm tra

• Mở van chặn phía trước để lưu chất đi vào.
• Kiểm tra các mối nối mặt bích và phần nắp van xem có hiện tượng rò rỉ hay không.

Các Lưu Ý Quan Trọng Khi Sử Dụng

• Vệ sinh định kỳ: Cần kiểm tra lưới lọc thường xuyên. Nếu áp suất sau Y lọc giảm mạnh, đó là dấu hiệu lưới đã bị đầy rác.
• Hướng lắp đặt: Không được lắp ngược chiều mũi tên. Nếu lắp đứng, dòng chảy phải đi từ trên xuống dưới.
• Phụ kiện thay thế: Luôn sử dụng lưới lọc và gioăng chính hãng Shinyi để đảm bảo sự đồng bộ.

Ứng Dụng Thực Tế

Y lọc Shinyi DN100 được ứng dụng rộng rãi trong:

• Hệ thống phòng cháy chữa cháy (PCCC) của các tòa nhà, nhà xưởng.
• Trạm bơm cấp nước sạch và xử lý nước thải.
• Hệ thống điều hòa trung tâm (Chiller/HVAC).
• Dây chuyền sản xuất thực phẩm, nước giải khát công nghiệp.
