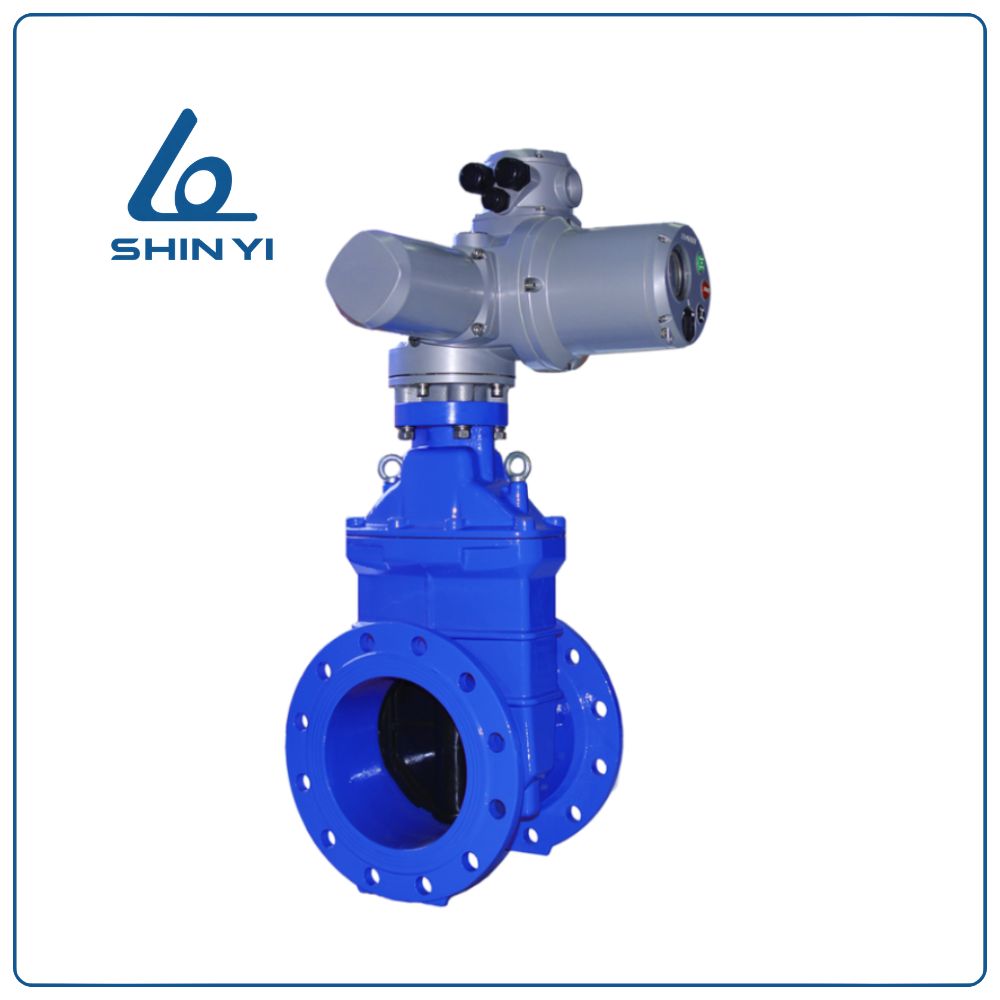

Van cổng động cơ điện Shinyi

Van cổng động cơ điện Shinyi là gì

Van cổng động cơ điện Shinyi là dòng van công nghiệp sử dụng motor điện để điều khiển đóng/mở tự động thay cho thao tác thủ công. Đây là giải pháp hiện đại giúp tối ưu vận hành, đặc biệt trong các hệ thống lớn, khó tiếp cận hoặc yêu cầu tự động hóa cao.

Van được ứng dụng rộng rãi trong hệ thống cấp nước, xử lý nước, PCCC và nhà máy công nghiệp.

Van cổng điện Shinyi là sự kết hợp giữa:

• Van cổng cơ khí (gate valve)
• Bộ điều khiển điện (electric actuator)

Khi cấp điện:

• Motor quay → truyền lực xuống trục
• Đĩa van nâng/hạ → đóng/mở dòng chảy

👉 Người vận hành có thể điều khiển từ xa thông qua tủ điện hoặc hệ thống SCADA.

Ưu điểm của van cổng động cơ điện

• Điều khiển tự động hoàn toàn
• Không cần thao tác thủ công
• Đóng/mở chính xác
• Tích hợp hệ thống điều khiển trung tâm
• Phù hợp hệ thống lớn

👉 Đây là xu hướng tất yếu trong các hệ thống công nghiệp hiện đại.

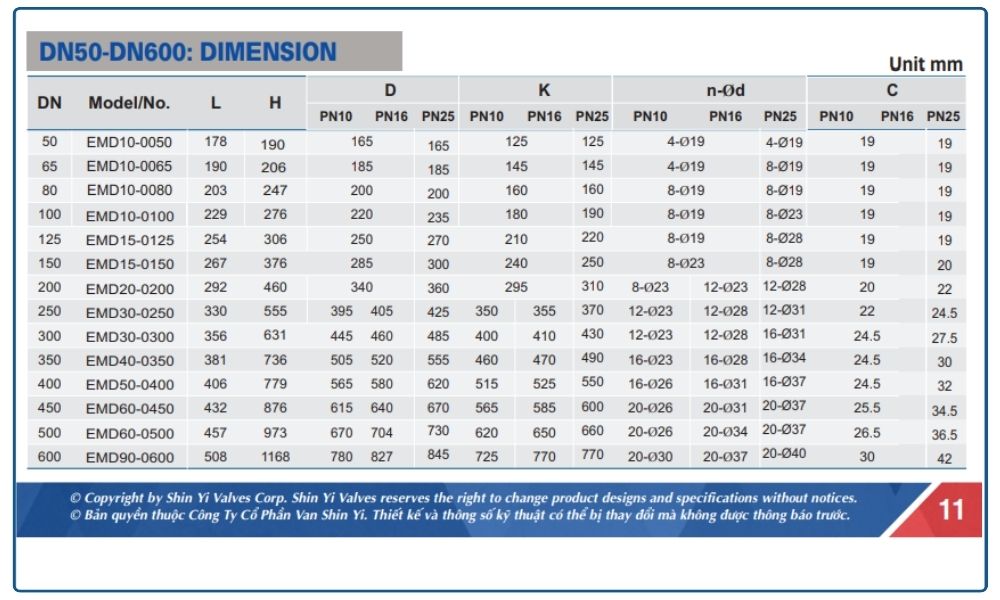

Thông số kỹ thuật van cổng động cơ điện Shinyi

• Kích thước: DN50 – DN600+
• Áp suất: PN10 / PN16 / PN25
• Nhiệt độ làm việc: 0 – 80°C
• Kết nối: Mặt bích
• Tiêu chuẩn: DIN / BS / JIS
• Vật liệu thân: Gang cầu FCD450
• Đĩa van: Bọc cao su EPDM
• Ty van: Inox chống ăn mòn
• Sơn phủ: Epoxy tĩnh điện
• Điện áp motor: 220V / 380V
• Kiểu điều khiển: ON/OFF hoặc tuyến tính
• Tiêu chuẩn bảo vệ: IP67 / IP68

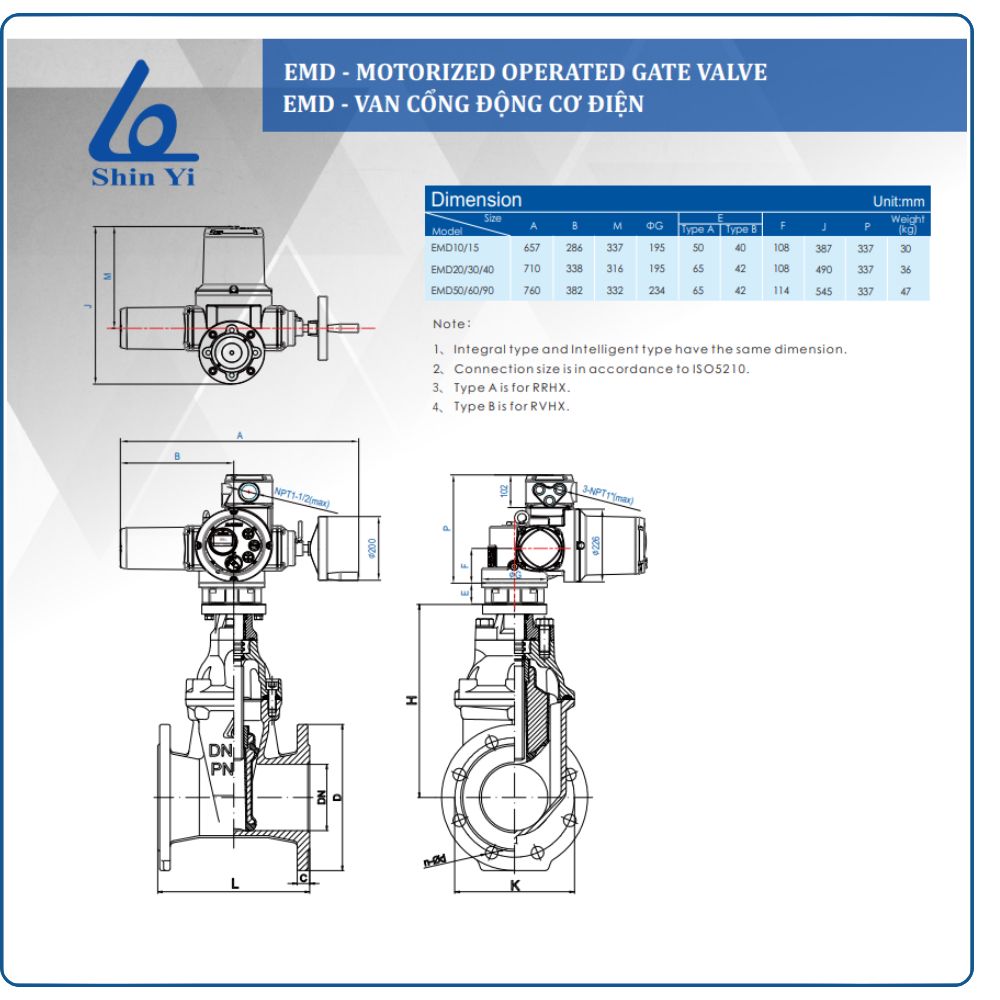

Cấu tạo van cổng động cơ điện Shinyi

4.1 Thân van (Body)

Được làm từ gang cầu, chịu áp lực cao, chống ăn mòn tốt.

4.2 Đĩa van (Gate)

Bọc cao su EPDM giúp đóng kín hoàn toàn.

4.3 Ty van (Stem)

Truyền chuyển động từ motor xuống đĩa van.

4.4 Bộ truyền động điện (Electric Actuator)

Gồm các thành phần:

• Motor điện
• Hộp giảm tốc
• Bảng mạch điều khiển
• Công tắc hành trình

4.5 Hộp điều khiển

Cho phép điều khiển tại chỗ hoặc từ xa.

Nguyên lý hoạt động

5.1 Khi mở van

• Cấp điện → motor quay
• Trục xoay → nâng đĩa van
• Dòng chảy thông suốt

5.2 Khi đóng van

• Motor quay ngược
• Đĩa van hạ xuống
• Chặn dòng chảy

Lưu ý: Van cổng điện chủ yếu dùng đóng/mở, không phù hợp điều tiết liên tục.

Phân loại van cổng điện Shinyi

6.1 Theo kiểu điều khiển

• ON/OFF: đóng mở hoàn toàn
• Tuyến tính: điều chỉnh theo %

6.2 Theo điện áp

• 220V: dân dụng
• 380V: công nghiệp

6.3 Theo kiểu van

• Ty nổi
• Ty chìm

Đặc điểm nổi bật

• Tự động hóa hoàn toàn
• Độ chính xác cao
• Tiết kiệm nhân công
• Vận hành ổn định
• Chống nước, chống bụi tốt
• Tích hợp hệ thống SCADA

Ứng dụng thực tế

8.1 Hệ thống cấp nước

• Nhà máy nước
• Hệ thống đô thị

8.2 Hệ thống PCCC

• Trạm bơm chữa cháy
• Hệ thống tự động

8.3 Công nghiệp

• Nhà máy sản xuất
• Khu công nghiệp

8.4 Xử lý nước thải

• Hệ thống tự động hóa

So sánh van cổng điện và van tay quay

Quy trình lắp đặt

Bước 1: Chuẩn bị

• Kiểm tra van và motor
• Chuẩn bị nguồn điện

Bước 2: Lắp đặt

• Lắp đúng chiều dòng chảy
• Siết chặt bulong

Bước 3: Đấu điện

• Kết nối nguồn điện
• Kiểm tra tín hiệu

Bước 4: Test vận hành

• Chạy thử đóng/mở

Bảo trì và bảo dưỡng

• Kiểm tra định kỳ 3–6 tháng
• Bảo dưỡng motor
• Tra mỡ trục
• Kiểm tra hệ điện

Báo giá van cổng động cơ điện Shinyi

• DN80: ~5.000.000 – 8.000.000 VNĐ
• DN100: ~7.000.000 – 12.000.000 VNĐ
• DN150: ~12.000.000 – 20.000.000 VNĐ
• DN200+: từ 20.000.000 VNĐ

Giá phụ thuộc vào kích thước, loại motor và tiêu chuẩn kỹ thuật.

Vì sao nên chọn van Shinyi?

• Thương hiệu uy tín
• Chất lượng cao
• Độ bền vượt trội
• Giá hợp lý
• Dễ thay thế

Câu hỏi thường gặp

Van có hoạt động khi mất điện không?

Không, cần có nguồn điện hoặc cơ chế tay quay phụ.

Có điều khiển từ xa được không?

Có, qua tủ điện hoặc SCADA.

Có dùng cho PCCC không?

Có, nhưng thường kết hợp hệ điều khiển riêng.

Kết luận

Van cổng động cơ điện Shinyi là giải pháp tối ưu cho hệ thống tự động hóa hiện đại. Với khả năng điều khiển chính xác, độ bền cao và tích hợp công nghệ tiên tiến, đây là lựa chọn hàng đầu cho các công trình lớn và hệ thống công nghiệp.
