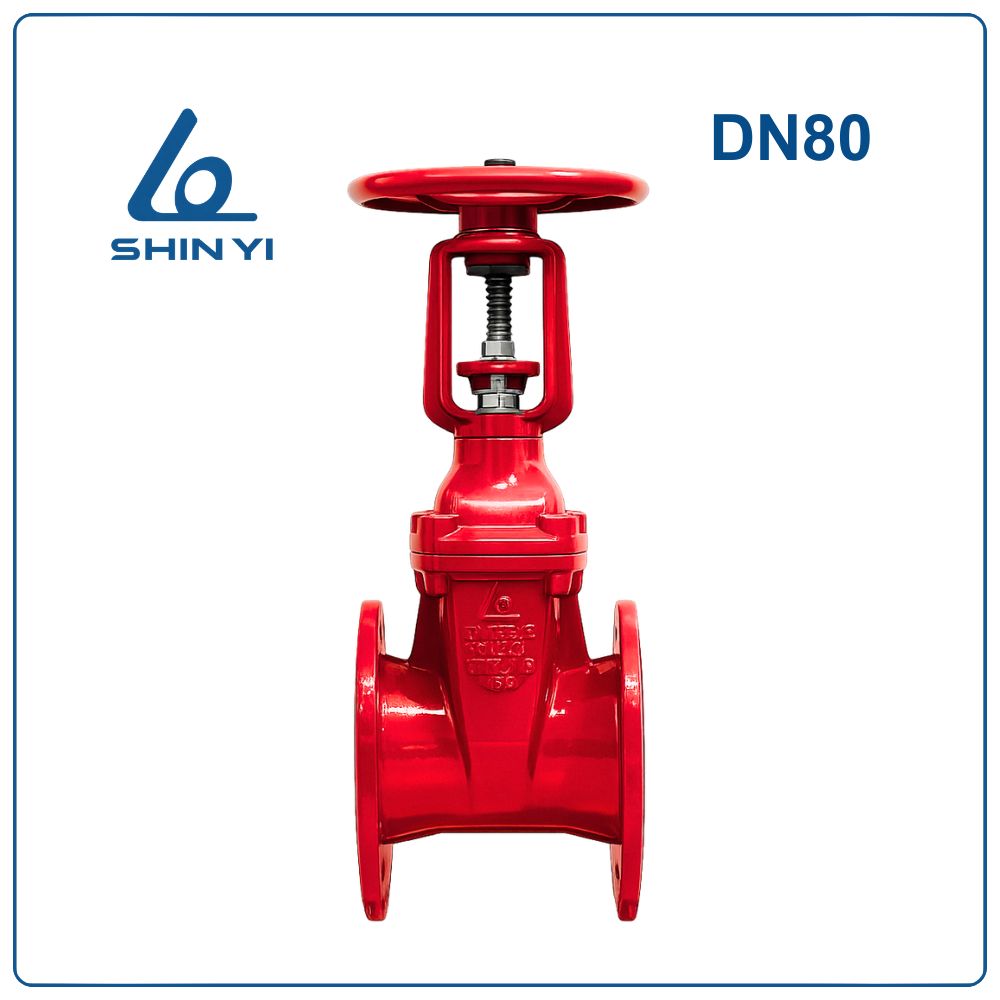

Van cổng ty nổi Shinyi DN80

Van cổng ty nổi Shinyi DN80 là gì?

Van cổng ty nổi Shinyi DN80 ( Phi 89 – 3 inch) là thiết bị dùng để đóng hoặc mở dòng chảy trong hệ thống đường ống thông qua cơ chế nâng hạ đĩa van bằng trục ty nổi. Khi vận hành, ty van sẽ nhô lên khỏi thân van khi mở, giúp người vận hành dễ dàng quan sát trạng thái đóng hoặc mở của van.

Van được chế tạo từ gang cầu GGG50 có độ bền cao, kết hợp với đĩa van bọc cao su EPDM và ty van inox chống ăn mòn, giúp đảm bảo độ kín và tuổi thọ lâu dài trong quá trình sử dụng.

Kích thước DN80 (3 inch) thường được sử dụng trong các hệ thống cấp nước sinh hoạt, hệ thống phòng cháy chữa cháy (PCCC), hệ thống cấp nước công nghiệp và hạ tầng kỹ thuật.

Quy đổi kích thước DN80

Thông số kỹ thuật van cổng ty nổi Shinyi DN80

Ưu điểm của van cổng ty nổi Shinyi DN80

Van cổng ty nổi DN80 được nhiều công trình lựa chọn nhờ các ưu điểm nổi bật:

Dễ nhận biết trạng thái hoạt động
Ty van nhô lên khi mở giúp người vận hành dễ dàng nhận biết trạng thái đóng mở của van.

Độ kín cao
Đĩa van gang cầu bọc cao su EPDM giúp van đóng kín hoàn toàn và hạn chế rò rỉ lưu chất.

Chống ăn mòn tốt
Thân van được phủ lớp sơn epoxy giúp tăng khả năng chống gỉ sét và kéo dài tuổi thọ.

Độ bền cao
Ty van inox giúp thiết bị hoạt động ổn định trong môi trường nước.

Dễ bảo trì
Ty van nằm bên ngoài thân van nên việc kiểm tra và bảo dưỡng rất thuận tiện.

Cấu tạo của van cổng ty nổi Shinyi DN80

Van cổng ty nổi DN80 gồm các bộ phận chính sau:

Thân van (Body)
Được đúc từ gang cầu GGG50 có độ bền cơ học cao và phủ lớp sơn epoxy chống ăn mòn.

Đĩa van (Gate)
Được làm từ gang cầu bọc cao su EPDM giúp tăng độ kín khi đóng van.

Ty van (Stem)
Ty van inox có nhiệm vụ nâng hạ đĩa van khi vận hành.

Nắp van (Bonnet)
Bảo vệ các bộ phận bên trong van và đảm bảo độ kín.

Tay quay (Handwheel)
Dùng để điều khiển quá trình đóng mở van.

Nguyên lý hoạt động

Van cổng ty nổi DN80 hoạt động theo nguyên lý nâng hạ đĩa van:

• Khi xoay tay quay ngược chiều kim đồng hồ, ty van nâng lên và đĩa van mở để lưu chất đi qua.
• Khi xoay tay quay theo chiều kim đồng hồ, ty van hạ xuống và đĩa van đóng lại.

Thiết kế ty nổi giúp người vận hành dễ dàng quan sát trạng thái đóng mở của van.

Điểm khác biệt của van cổng ty nổi so với ty chìm

Van cổng ty nổi có một số điểm khác biệt so với van cổng ty chìm:

• Ty van nhô lên khi mở, dễ nhận biết trạng thái đóng mở.
• Dễ kiểm tra và bảo trì do ty van nằm bên ngoài thân van.
• Phù hợp lắp đặt trên mặt đất hoặc trong phòng kỹ thuật.
• Chiều cao van thay đổi khi vận hành.

Ứng dụng của van cổng ty nổi Shinyi DN80

Van cổng ty nổi Shinyi DN80 được sử dụng phổ biến trong nhiều hệ thống:

• Hệ thống cấp nước sinh hoạt
• Hệ thống phòng cháy chữa cháy (PCCC)
• Nhà máy và khu công nghiệp
• Hệ thống cấp nước tòa nhà và chung cư
• Hệ thống hạ tầng cấp thoát nước

Hướng dẫn lắp đặt van cổng ty nổi Shinyi DN80

Bước 1: Kiểm tra kích thước DN80 và tình trạng van trước khi lắp đặt.

Bước 2: Làm sạch đường ống để loại bỏ cặn bẩn và dị vật.

Bước 3: Đặt van vào giữa hai mặt bích của đường ống đúng vị trí.

Bước 4: Lắp gioăng làm kín giữa hai mặt bích.

Bước 5: Lắp bulong và siết chặt theo hình chéo để đảm bảo lực siết đều.

Bước 6: Vận hành thử van để kiểm tra độ kín và khả năng đóng mở.

Lưu ý khi sử dụng

• Không sử dụng van cổng để điều tiết lưu lượng.
• Không đóng mở van quá nhanh để tránh sốc áp lực trong hệ thống.
• Kiểm tra ty van và bulong định kỳ.
• Thực hiện bảo trì định kỳ để tăng tuổi thọ thiết bị.
