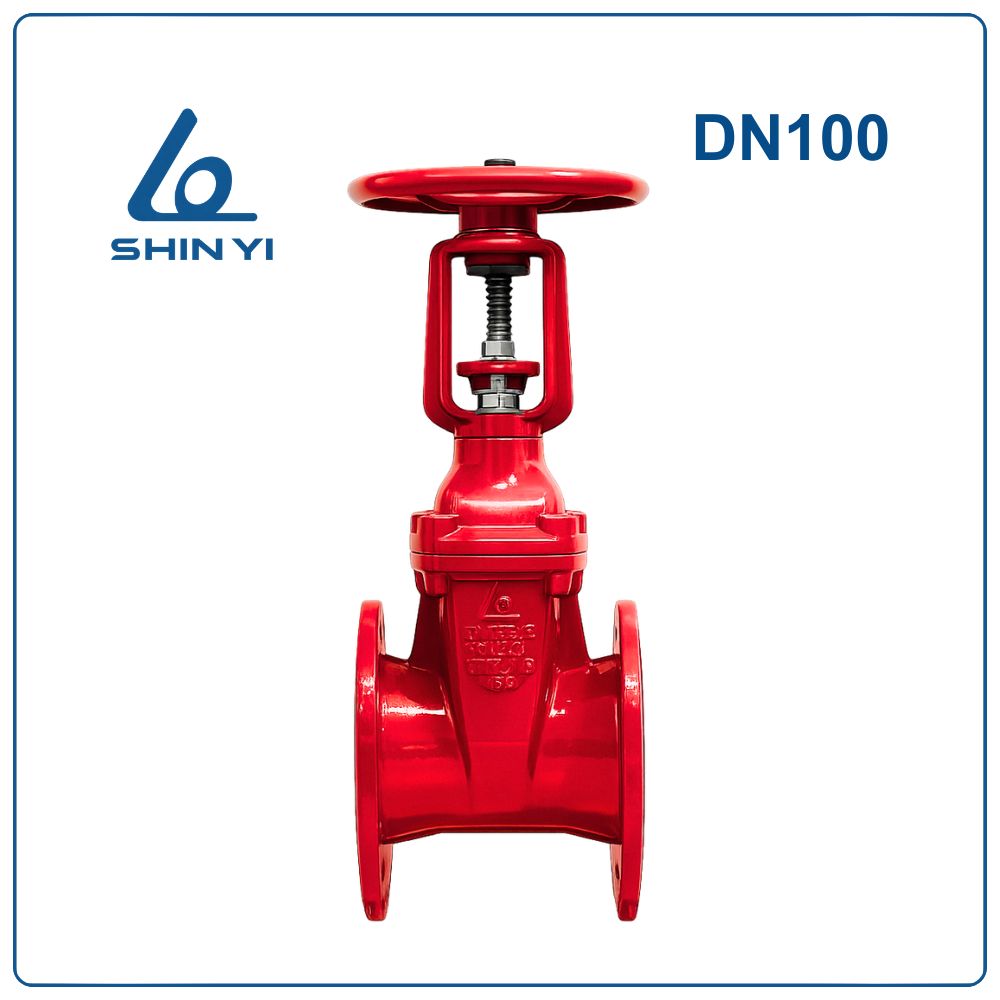

Van cổng ty nổi Shinyi DN100

Van cổng ty nổi Shinyi DN100 là gì?

Van cổng ty nổi Shinyi DN100 ( Phi 114 – 4inch) là loại van cổng được thiết kế với trục ty van nhô lên khi van mở, giúp người vận hành dễ dàng quan sát trạng thái đóng hoặc mở của van.

Khi xoay tay quay, ty van sẽ di chuyển lên xuống và kéo theo đĩa van để điều khiển dòng chảy trong đường ống. Nhờ cấu tạo này, van thường được sử dụng trong các hệ thống cần quan sát trực tiếp trạng thái vận hành của van.

Kích thước DN100 là kích thước phổ biến trong các hệ thống cấp nước công nghiệp, hệ thống phòng cháy chữa cháy (PCCC), hệ thống cấp nước tòa nhà và các công trình hạ tầng kỹ thuật.

Quy đổi kích thước DN100

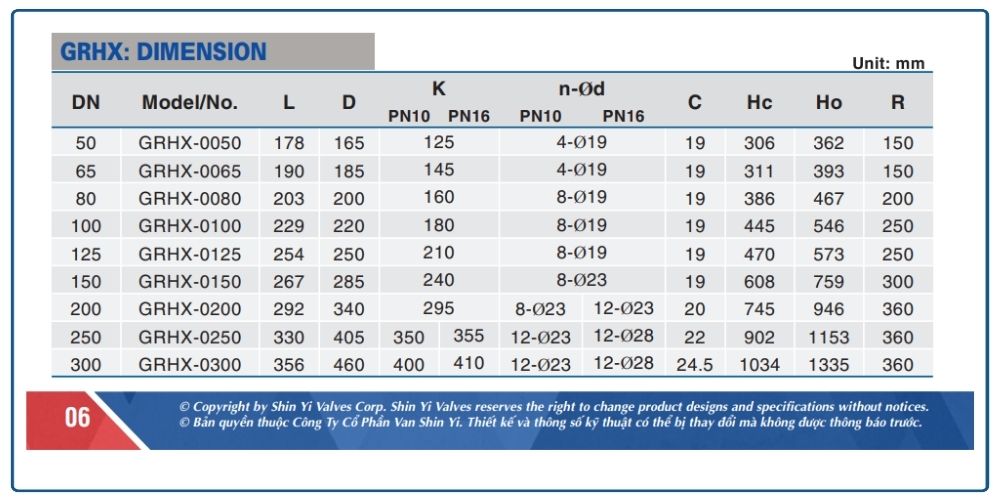

Thông số kỹ thuật van cổng ty nổi Shinyi DN100

Ưu điểm của van cổng ty nổi Shinyi DN100

Van cổng ty nổi DN100 được sử dụng phổ biến nhờ các ưu điểm sau:

Dễ quan sát trạng thái van
Ty van nhô lên khi mở giúp người vận hành nhận biết nhanh trạng thái đóng hoặc mở.

Độ kín cao
Đĩa van gang cầu bọc cao su EPDM giúp van đóng kín hoàn toàn và hạn chế rò rỉ lưu chất.

Chống ăn mòn tốt
Thân van gang cầu phủ sơn epoxy giúp chống gỉ sét và tăng tuổi thọ thiết bị.

Dễ bảo trì bảo dưỡng
Ty van nằm bên ngoài nên việc kiểm tra và bảo trì thuận tiện hơn.

Độ bền cao
Ty van inox giúp van hoạt động ổn định trong thời gian dài.

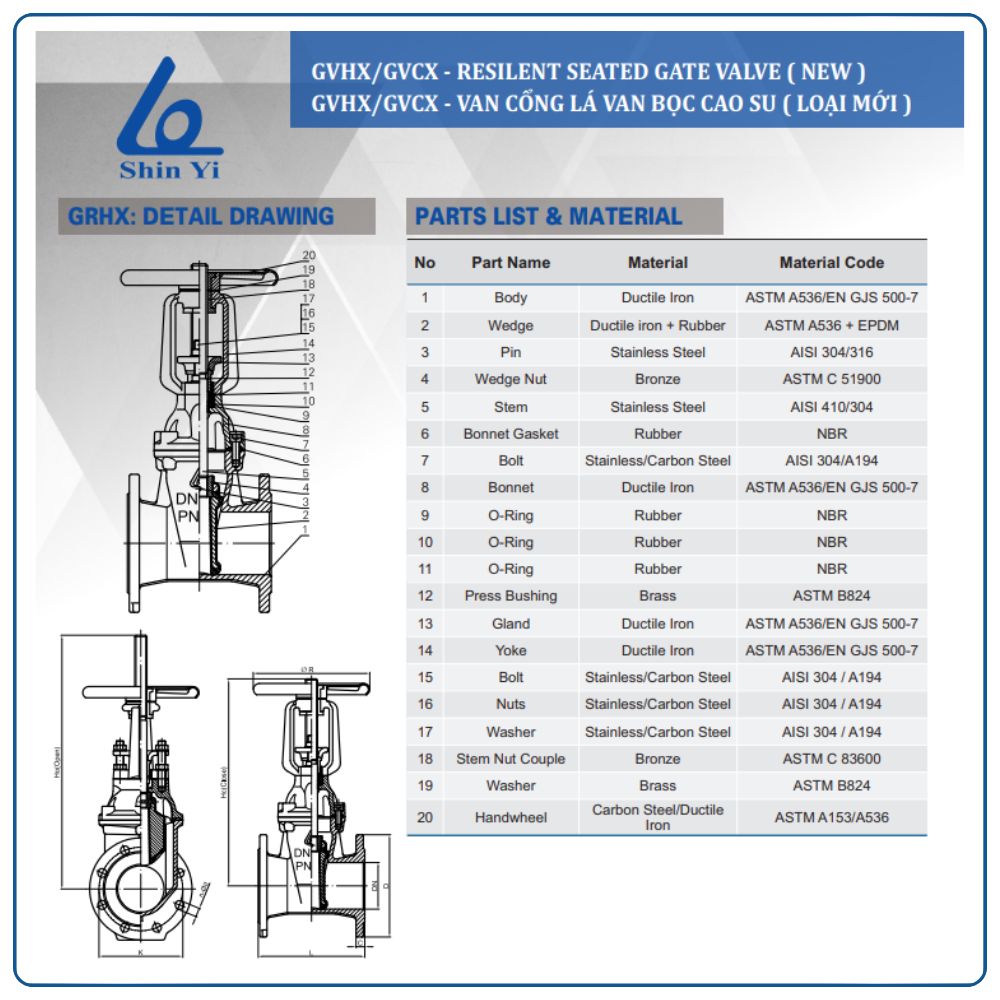

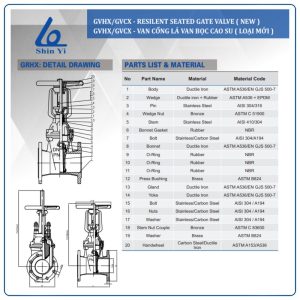

Cấu tạo của van cổng ty nổi Shinyi DN100

Van cổng ty nổi Shinyi được cấu tạo từ nhiều bộ phận chính:

Thân van (Body)
Được đúc từ gang cầu GGG50 và phủ lớp sơn epoxy chống ăn mòn.

Đĩa van (Gate)
Gang cầu bọc cao su EPDM giúp tăng độ kín và hạn chế rò rỉ.

Ty van (Stem)
Ty van làm từ inox, khi vận hành sẽ nhô lên khỏi thân van để kéo đĩa van lên xuống.

Nắp van (Bonnet)
Bảo vệ cơ cấu truyền động và đảm bảo độ kín của van.

Tay quay (Handwheel)
Dùng để điều khiển quá trình đóng hoặc mở van.

Nguyên lý hoạt động

Van cổng ty nổi hoạt động dựa trên cơ chế nâng lên và hạ xuống của đĩa van.

• Khi xoay tay quay ngược chiều kim đồng hồ, ty van nâng lên và đĩa van mở hoàn toàn để lưu chất chảy qua.
• Khi xoay tay quay theo chiều kim đồng hồ, ty van hạ xuống và đĩa van chặn dòng chảy.

Nhờ ty van nhô lên khi mở, người vận hành có thể quan sát trực tiếp trạng thái vận hành của van.

Điểm khác biệt của van cổng ty nổi so với ty chìm

Van cổng ty nổi có một số điểm khác biệt so với van ty chìm:

• Ty van nhô lên khi mở van giúp dễ nhận biết trạng thái vận hành.
• Dễ bảo trì và kiểm tra do ty van nằm bên ngoài thân van.
• Phù hợp lắp đặt trên mặt đất hoặc phòng kỹ thuật.
• Khi vận hành, chiều cao van thay đổi do ty van di chuyển lên xuống.

Ứng dụng của van cổng ty nổi Shinyi DN100

Van được sử dụng rộng rãi trong nhiều hệ thống:

• Hệ thống phòng cháy chữa cháy (PCCC)
• Hệ thống cấp nước tòa nhà và chung cư
• Hệ thống cấp nước nhà máy và khu công nghiệp
• Nhà máy nước và trạm bơm
• Hệ thống cấp thoát nước đô thị

Hướng dẫn lắp đặt van cổng ty nổi Shinyi DN100

Bước 1: Kiểm tra kích thước DN100 và tình trạng van trước khi lắp đặt.

Bước 2: Làm sạch đường ống để loại bỏ cặn bẩn hoặc vật lạ.

Bước 3: Đặt van vào giữa hai mặt bích của đường ống đúng chiều dòng chảy.

Bước 4: Lắp gioăng làm kín giữa hai mặt bích.

Bước 5: Lắp bulong và siết theo hình chéo để đảm bảo lực siết đều.

Bước 6: Vận hành thử van để kiểm tra khả năng đóng mở.

Lưu ý khi sử dụng

• Không đóng mở van quá nhanh để tránh sốc áp lực trong đường ống.
• Kiểm tra ty van và bulong định kỳ.
• Không sử dụng van cổng để điều tiết lưu lượng liên tục.
• Thực hiện bảo trì định kỳ để tăng tuổi thọ thiết bị.

Kết luận

Van cổng ty nổi Shinyi DN100 là thiết bị quan trọng trong hệ thống cấp nước và PCCC. Với thiết kế ty nổi giúp dễ dàng quan sát trạng thái vận hành, độ kín cao và khả năng chống ăn mòn tốt, sản phẩm được ứng dụng rộng rãi trong nhiều công trình kỹ thuật và công nghiệp.
