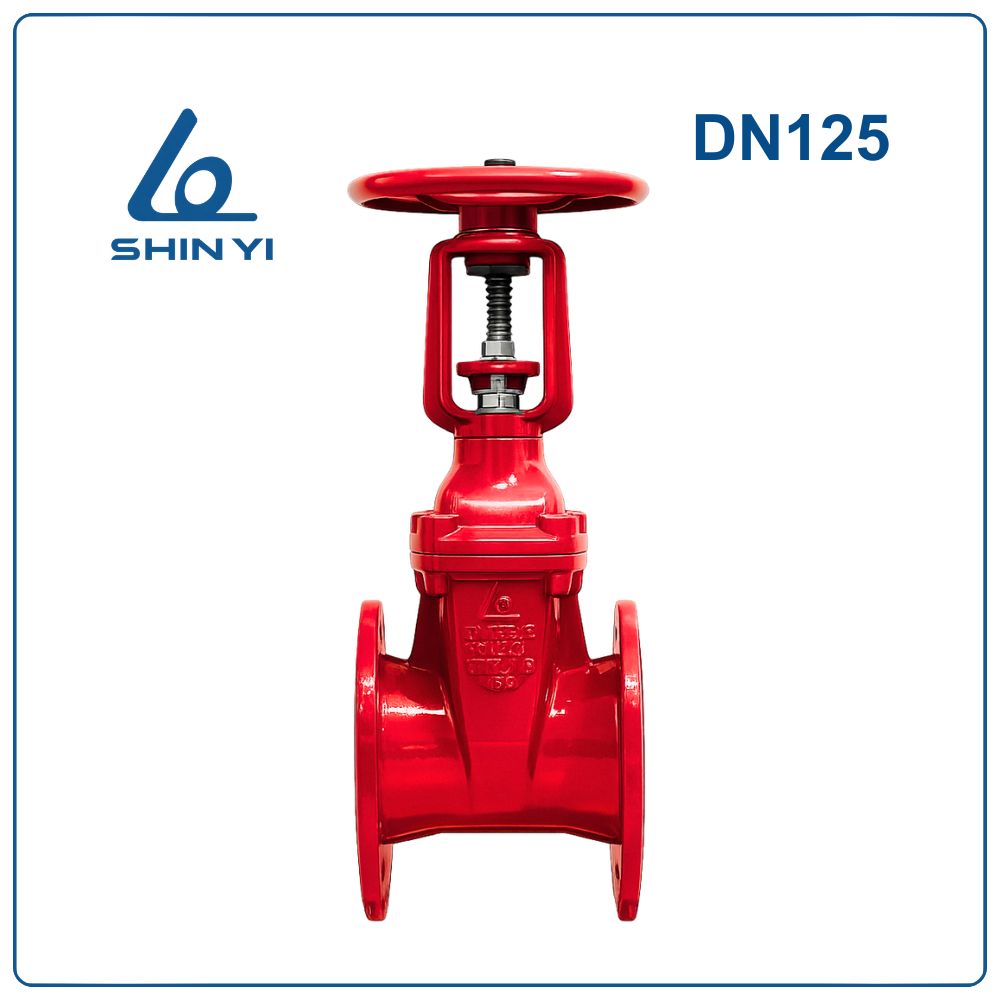

Van cổng ty nổi Shinyi DN125

Van cổng ty nổi Shinyi DN125 là gì?

Van cổng ty nổi Shinyi DN125 ( Phi 141 – 5 inch) là thiết bị đóng mở dòng chảy trong đường ống bằng cơ chế nâng hạ đĩa van thông qua trục ty nổi. Khi vận hành, ty van sẽ nhô lên khỏi thân van khi mở, giúp người vận hành dễ dàng nhận biết trạng thái hoạt động của van.

Van được thiết kế chắc chắn với thân gang cầu, đĩa van bọc cao su EPDM và ty van inox chống ăn mòn, đảm bảo độ kín cao và tuổi thọ lâu dài.

Kích thước DN125 (5 inch) thường được lắp đặt trong các hệ thống cấp nước công nghiệp, hệ thống phòng cháy chữa cháy (PCCC), trạm bơm và hạ tầng cấp thoát nước đô thị.

Quy đổi kích thước DN125

Thông số kỹ thuật van cổng ty nổi Shinyi DN125

Ưu điểm của van cổng ty nổi Shinyi DN125

Van cổng ty nổi DN125 được sử dụng phổ biến nhờ nhiều ưu điểm nổi bật:

Dễ nhận biết trạng thái đóng mở
Ty van nhô lên khi mở giúp người vận hành quan sát trực tiếp trạng thái của van.

Độ kín cao
Đĩa van gang cầu bọc cao su EPDM giúp ngăn rò rỉ và đảm bảo lưu chất không bị thất thoát.

Chống ăn mòn tốt
Thân van gang cầu phủ lớp sơn epoxy chống gỉ sét, phù hợp với môi trường nước.

Độ bền cao
Ty van inox giúp thiết bị hoạt động ổn định trong thời gian dài.

Dễ bảo trì và bảo dưỡng
Ty van nằm ngoài thân van nên việc kiểm tra và bảo dưỡng rất thuận tiện.

Cấu tạo của van cổng ty nổi Shinyi DN125

Van cổng ty nổi DN125 gồm các bộ phận chính:

Thân van (Body)
Được đúc từ gang cầu GGG50 có độ bền cơ học cao và phủ sơn epoxy chống ăn mòn.

Đĩa van (Gate)
Đĩa van được bọc cao su EPDM giúp tăng độ kín khi đóng van.

Ty van (Stem)
Ty van làm từ inox, khi vận hành sẽ nhô lên khỏi thân van để kéo đĩa van.

Nắp van (Bonnet)
Giữ kín và bảo vệ các bộ phận bên trong van.

Tay quay (Handwheel)
Dùng để điều khiển quá trình đóng mở van.

Nguyên lý hoạt động

Van cổng ty nổi DN125 hoạt động dựa trên chuyển động của ty van:

• Khi xoay tay quay ngược chiều kim đồng hồ, ty van nâng lên và đĩa van mở để lưu chất chảy qua.
• Khi xoay tay quay theo chiều kim đồng hồ, ty van hạ xuống và đĩa van đóng lại.

Nhờ thiết kế ty nổi, người vận hành có thể quan sát trực tiếp độ mở của van.

Điểm khác biệt của van cổng ty nổi so với ty chìm

Van cổng ty nổi có một số khác biệt so với van cổng ty chìm:

• Ty van nhô lên khi mở, giúp nhận biết trạng thái đóng mở dễ dàng.
• Dễ bảo trì và kiểm tra do ty van nằm bên ngoài thân van.
• Phù hợp lắp đặt trên mặt đất hoặc phòng kỹ thuật.
• Chiều cao van thay đổi khi vận hành do ty van di chuyển lên xuống.

Ứng dụng của van cổng ty nổi Shinyi DN125

Van cổng ty nổi Shinyi DN125 được sử dụng trong nhiều hệ thống:

• Hệ thống phòng cháy chữa cháy (PCCC)
• Hệ thống cấp nước công nghiệp
• Nhà máy nước và trạm bơm
• Hệ thống cấp nước tòa nhà và khu đô thị
• Hệ thống hạ tầng cấp thoát nước

Hướng dẫn lắp đặt van cổng ty nổi Shinyi DN125

Bước 1: Kiểm tra kích thước DN125 và tình trạng van trước khi lắp đặt.

Bước 2: Vệ sinh đường ống để loại bỏ cặn bẩn và dị vật.

Bước 3: Đặt van vào giữa hai mặt bích của đường ống.

Bước 4: Lắp gioăng làm kín giữa hai mặt bích.

Bước 5: Lắp bulong và siết chặt theo hình chéo để lực siết đều.

Bước 6: Vận hành thử van để kiểm tra độ kín và khả năng đóng mở.

Lưu ý khi sử dụng

• Không sử dụng van cổng để điều tiết lưu lượng.
• Không đóng mở van quá nhanh để tránh sốc áp lực.
• Kiểm tra ty van và bulong định kỳ.
• Thực hiện bảo trì định kỳ để tăng tuổi thọ thiết bị.
