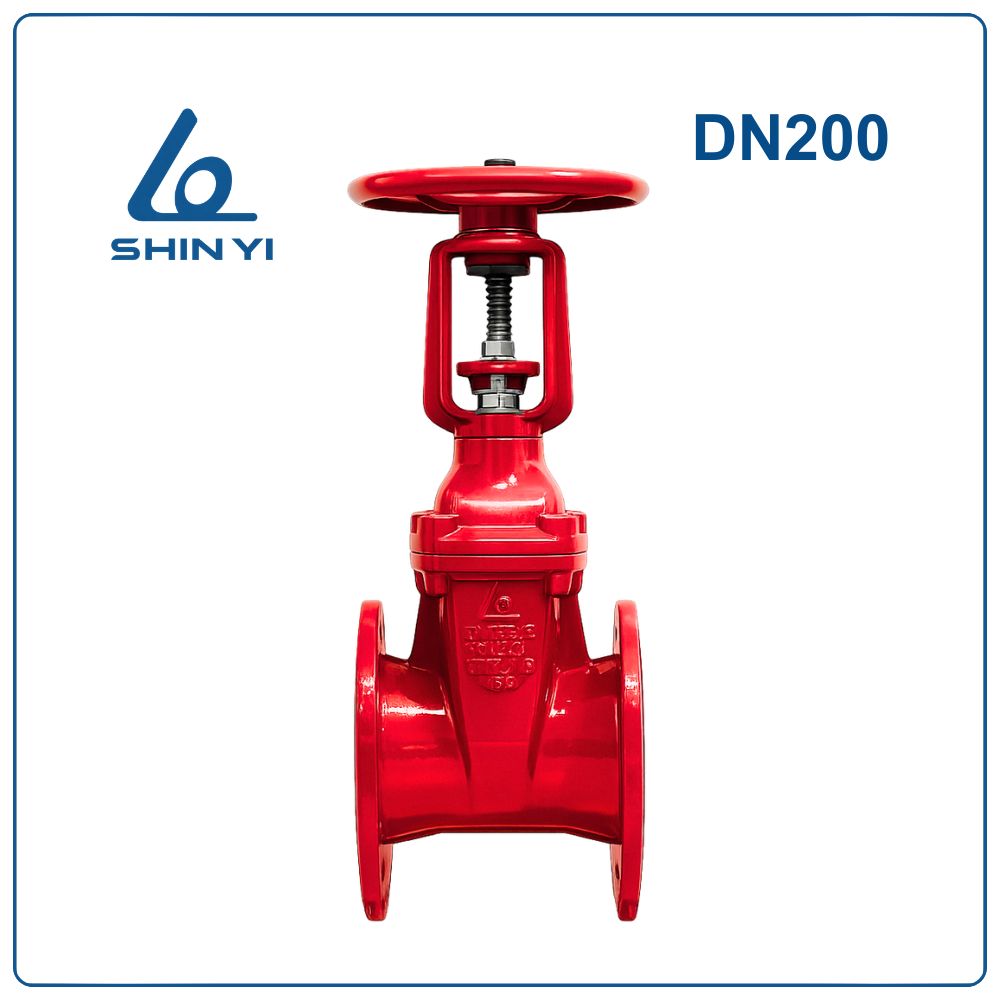

Van cổng ty nổi Shinyi DN200

Van cổng ty nổi Shinyi DN200 là gì?

Van cổng ty nổi Shinyi DN200 ( Phi 219 – 8 inch) là thiết bị cơ khí dùng để đóng hoặc mở dòng chảy trong đường ống bằng cách nâng hoặc hạ đĩa van thông qua trục ty nổi. Khi vận hành, ty van sẽ nhô lên khỏi thân van khi mở, giúp người vận hành dễ dàng quan sát trạng thái hoạt động của van.

Với cấu tạo thân gang cầu chắc chắn, đĩa van bọc cao su EPDM và ty van inox chống ăn mòn, van có khả năng làm kín tốt và tuổi thọ cao trong môi trường nước.

Kích thước DN200 (8 inch) thường được sử dụng trong các hệ thống cấp nước công nghiệp, hệ thống phòng cháy chữa cháy (PCCC), nhà máy nước, trạm bơm và hệ thống hạ tầng cấp thoát nước đô thị.

Quy đổi kích thước DN200

Thông số kỹ thuật van cổng ty nổi Shinyi DN200

Ưu điểm của van cổng ty nổi Shinyi DN200

Van cổng ty nổi DN200 được sử dụng rộng rãi nhờ các ưu điểm sau:

Dễ nhận biết trạng thái đóng mở
Ty van nhô lên khi mở giúp người vận hành dễ dàng quan sát trạng thái hoạt động của van.

Độ kín cao
Đĩa van gang cầu bọc cao su EPDM giúp van đóng kín hoàn toàn và hạn chế rò rỉ lưu chất.

Chống ăn mòn tốt
Thân van gang cầu phủ sơn epoxy chống gỉ sét, giúp tăng tuổi thọ thiết bị.

Độ bền cao
Ty van inox giúp van hoạt động ổn định trong môi trường nước và môi trường ẩm.

Dễ bảo trì và bảo dưỡng
Ty van nằm ngoài thân van nên thuận tiện cho việc kiểm tra và bảo trì.

Cấu tạo của van cổng ty nổi Shinyi DN200

Van cổng ty nổi DN200 được cấu tạo từ các bộ phận chính sau:

Thân van (Body)
Được đúc từ gang cầu GGG50 có độ bền cao và phủ sơn epoxy chống ăn mòn.

Đĩa van (Gate)
Được làm từ gang cầu bọc cao su EPDM giúp tăng độ kín khi đóng van.

Ty van (Stem)
Ty van làm từ inox, có nhiệm vụ nâng hạ đĩa van khi vận hành.

Nắp van (Bonnet)
Giữ kín và bảo vệ các bộ phận bên trong van.

Tay quay (Handwheel)
Dùng để điều khiển quá trình đóng mở van.

Nguyên lý hoạt động

Van cổng ty nổi DN200 hoạt động theo nguyên lý nâng hạ đĩa van:

• Khi xoay tay quay ngược chiều kim đồng hồ, ty van nâng lên và đĩa van mở hoàn toàn để lưu chất đi qua.
• Khi xoay tay quay theo chiều kim đồng hồ, ty van hạ xuống và đĩa van đóng lại.

Nhờ thiết kế ty nổi, người vận hành có thể quan sát trực tiếp trạng thái đóng mở của van.

Điểm khác biệt của van cổng ty nổi so với ty chìm

Van cổng ty nổi có một số điểm khác biệt so với van cổng ty chìm:

• Ty van nhô lên khi mở giúp nhận biết trạng thái đóng mở.
• Dễ kiểm tra và bảo trì do ty van nằm bên ngoài thân van.
• Phù hợp lắp đặt trên mặt đất hoặc phòng kỹ thuật.
• Chiều cao van thay đổi khi vận hành.

Ứng dụng của van cổng ty nổi Shinyi DN200

Van cổng ty nổi DN200 được sử dụng phổ biến trong nhiều hệ thống:

• Hệ thống phòng cháy chữa cháy (PCCC)
• Hệ thống cấp nước công nghiệp
• Nhà máy nước và trạm bơm
• Hệ thống cấp nước khu đô thị và tòa nhà lớn
• Hệ thống cấp thoát nước đô thị

Hướng dẫn lắp đặt van cổng ty nổi Shinyi DN200

Bước 1: Kiểm tra kích thước DN200 và tình trạng van trước khi lắp đặt.

Bước 2: Vệ sinh đường ống để loại bỏ cặn bẩn và vật lạ.

Bước 3: Đặt van vào giữa hai mặt bích của đường ống.

Bước 4: Lắp gioăng làm kín giữa hai mặt bích.

Bước 5: Lắp bulong và siết chặt theo hình chéo để đảm bảo lực siết đều.

Bước 6: Vận hành thử van để kiểm tra độ kín và khả năng đóng mở.

Lưu ý khi sử dụng

• Không sử dụng van cổng để điều tiết lưu lượng liên tục.
• Không đóng mở van quá nhanh để tránh sốc áp lực.
• Kiểm tra ty van và bulong định kỳ.
• Thực hiện bảo trì van định kỳ để tăng tuổi thọ thiết bị.
