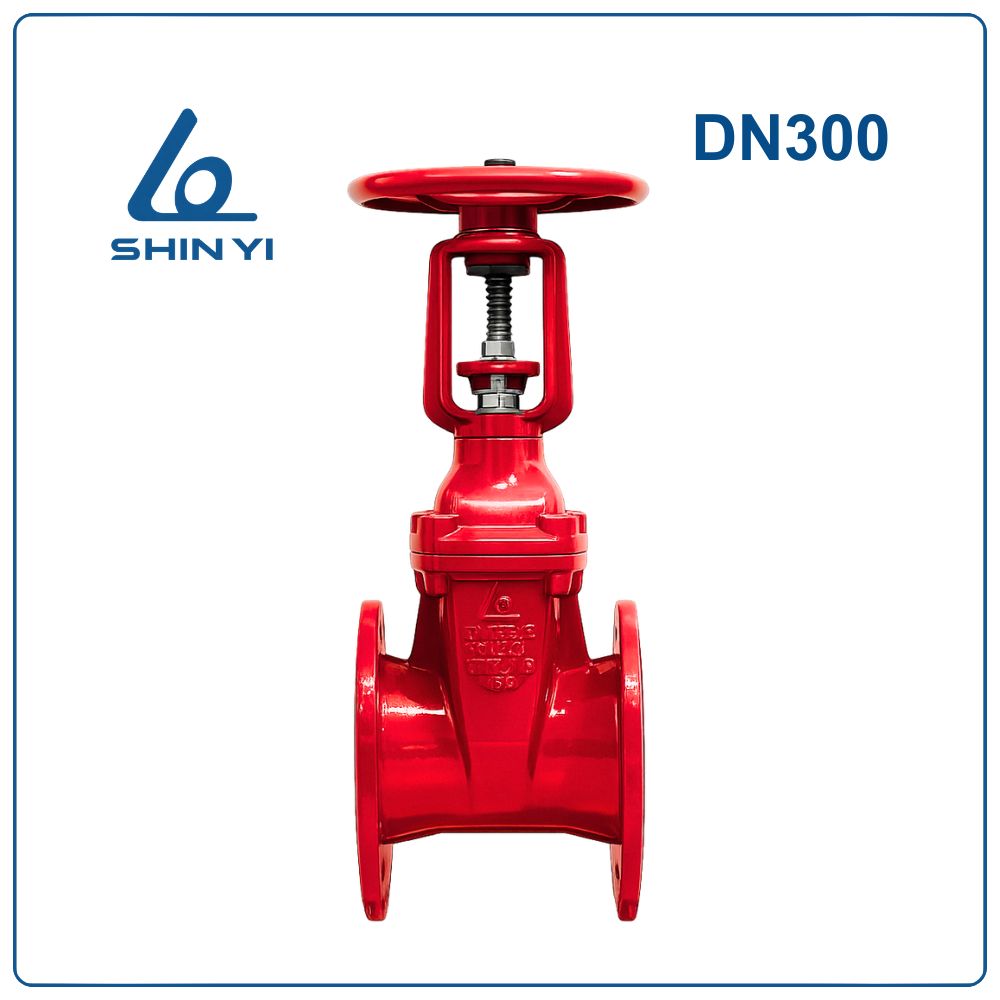

Van cổng ty nổi Shinyi DN300

Van cổng ty nổi Shinyi DN300 là gì?

Van cổng ty nổi Shinyi DN300 ( Phi 325 – 12 inch) là thiết bị dùng để đóng hoặc mở hoàn toàn dòng chảy trong hệ thống đường ống bằng cơ chế nâng hoặc hạ đĩa van thông qua trục ty nổi. Khi vận hành, ty van sẽ nhô lên khỏi thân van khi mở, giúp người vận hành dễ dàng quan sát trạng thái đóng hoặc mở của van.

Van được chế tạo từ gang cầu GGG50 có độ bền cao, đĩa van bọc cao su EPDM và ty van inox chống ăn mòn, đảm bảo khả năng làm kín tốt và tuổi thọ lâu dài.

Kích thước DN300 (12 inch) thường được sử dụng trong các hệ thống cấp nước đô thị, nhà máy nước, trạm bơm, hệ thống phòng cháy chữa cháy (PCCC) và các công trình hạ tầng kỹ thuật quy mô lớn.

Quy đổi kích thước DN300

Thông số kỹ thuật van cổng ty nổi Shinyi DN300

Ưu điểm của van cổng ty nổi Shinyi DN300

Van cổng ty nổi DN300 được sử dụng phổ biến trong các hệ thống cấp nước lớn nhờ nhiều ưu điểm:

Dễ nhận biết trạng thái đóng mở
Ty van nhô lên khi mở giúp người vận hành dễ dàng quan sát trạng thái hoạt động của van.

Độ kín cao
Đĩa van gang cầu bọc cao su EPDM giúp van đóng kín hoàn toàn, hạn chế rò rỉ lưu chất.

Chống ăn mòn tốt
Thân van được phủ sơn epoxy chống gỉ sét, phù hợp với môi trường nước.

Độ bền và tuổi thọ cao
Ty van inox giúp thiết bị hoạt động ổn định trong thời gian dài.

Dễ bảo trì và kiểm tra
Ty van nằm bên ngoài thân van nên việc bảo dưỡng và kiểm tra thuận tiện.

Cấu tạo của van cổng ty nổi Shinyi DN300

Van cổng ty nổi DN300 được cấu tạo từ các bộ phận chính sau:

Thân van (Body)
Được đúc từ gang cầu GGG50 có độ bền cao và phủ lớp sơn epoxy chống ăn mòn.

Đĩa van (Gate)
Gang cầu bọc cao su EPDM giúp tăng độ kín khi đóng van.

Ty van (Stem)
Ty van inox có nhiệm vụ nâng hạ đĩa van trong quá trình vận hành.

Nắp van (Bonnet)
Giữ kín và bảo vệ các bộ phận bên trong van.

Tay quay (Handwheel)
Dùng để điều khiển quá trình đóng mở van.

Nguyên lý hoạt động

Van cổng ty nổi DN300 hoạt động dựa trên cơ chế nâng hạ đĩa van:

• Khi xoay tay quay ngược chiều kim đồng hồ, ty van nâng lên và đĩa van mở để lưu chất chảy qua.
• Khi xoay tay quay theo chiều kim đồng hồ, ty van hạ xuống và đĩa van đóng lại.

Nhờ thiết kế ty nổi, người vận hành có thể dễ dàng quan sát trạng thái đóng mở của van.

Điểm khác biệt của van cổng ty nổi so với ty chìm

Van cổng ty nổi có một số điểm khác biệt so với van cổng ty chìm:

• Ty van nhô lên khi mở, giúp nhận biết trạng thái van.
• Dễ kiểm tra và bảo trì do ty van nằm bên ngoài thân van.
• Phù hợp lắp đặt trên mặt đất hoặc phòng kỹ thuật.
• Chiều cao van thay đổi khi vận hành.

Ứng dụng của van cổng ty nổi Shinyi DN300

Van cổng ty nổi Shinyi DN300 được sử dụng rộng rãi trong nhiều hệ thống lớn:

• Hệ thống phòng cháy chữa cháy (PCCC)
• Hệ thống cấp nước đô thị
• Nhà máy nước và trạm bơm lớn
• Hệ thống cấp nước khu công nghiệp
• Hệ thống hạ tầng cấp thoát nước

Hướng dẫn lắp đặt van cổng ty nổi Shinyi DN300

Bước 1: Kiểm tra kích thước DN300 và tình trạng van trước khi lắp đặt.

Bước 2: Làm sạch đường ống để loại bỏ cặn bẩn và vật lạ.

Bước 3: Đặt van vào giữa hai mặt bích của đường ống đúng vị trí lắp đặt.

Bước 4: Lắp gioăng làm kín giữa hai mặt bích.

Bước 5: Lắp bulong và siết chặt theo hình chéo để đảm bảo lực siết đều.

Bước 6: Vận hành thử van để kiểm tra độ kín và khả năng đóng mở.

Lưu ý khi sử dụng

• Không sử dụng van cổng để điều tiết lưu lượng liên tục.
• Không đóng mở van quá nhanh để tránh sốc áp lực trong đường ống.
• Kiểm tra ty van và bulong định kỳ.
• Thực hiện bảo trì định kỳ để tăng tuổi thọ thiết bị.
