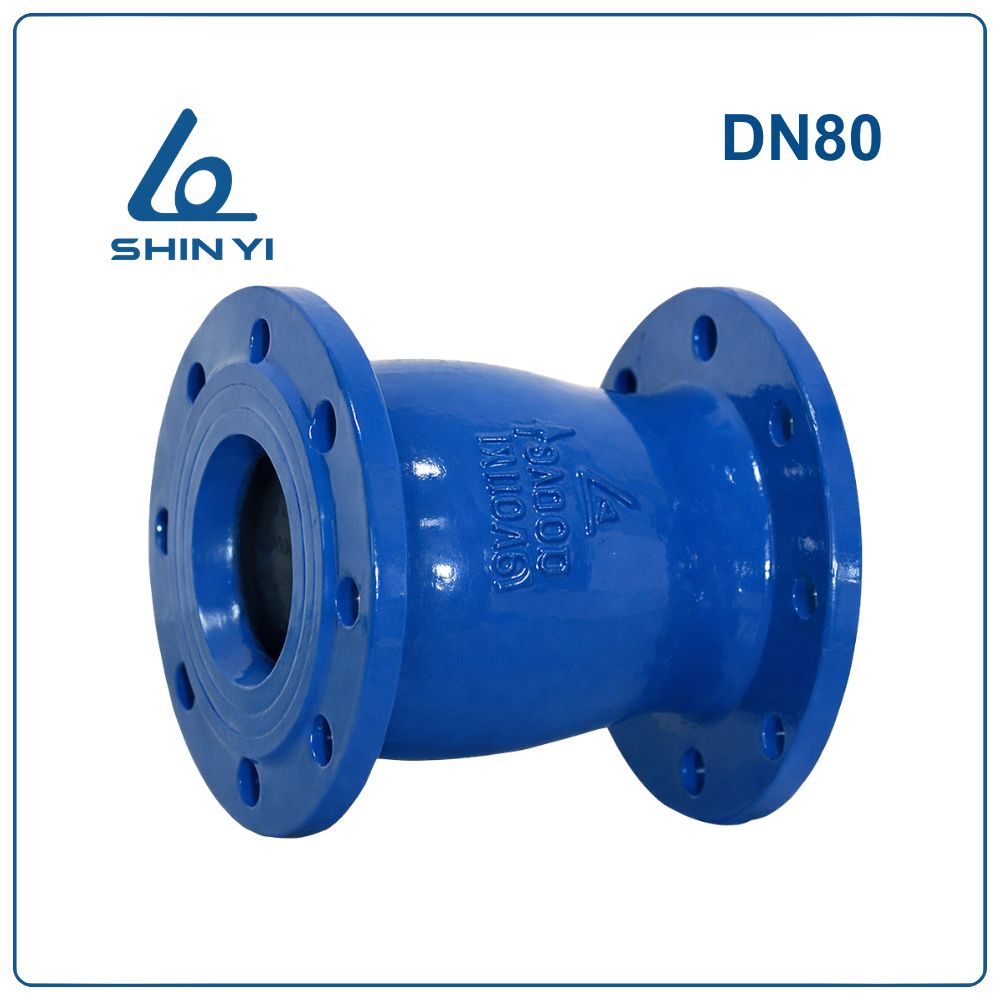

Van 1 chiều lò xo Shinyi DN80

Khái niệm Van 1 chiều lò xo Shinyi DN80

Van 1 chiều lò xo Shinyi DN80 (Phi 89 – 3 inch) là loại van cho phép lưu chất đi qua theo một hướng duy nhất. Khi dòng chảy dừng hoặc có xu hướng chảy ngược, lực đàn hồi của lò xo sẽ đẩy đĩa van đóng lại để ngăn dòng chảy quay ngược trong đường ống.

Kích thước DN80 tương đương 3 inch, thường sử dụng cho đường ống có đường kính khoảng 89 mm, phổ biến trong các hệ thống cấp nước, trạm bơm và hệ thống PCCC.

Thông số kỹ thuật Van 1 chiều lò xo Shinyi DN80

Ưu điểm nổi bật của Van 1 chiều lò xo Shinyi DN80

• Ngăn chảy ngược hiệu quả: Cơ cấu lò xo giúp đĩa van tự động đóng chặt khi dòng chảy dừng lại, ngăn dòng chảy ngược và bảo vệ máy bơm.
• Thiết kế nhỏ gọn: Van có cấu trúc dạng silent check với chiều dài ngắn (khoảng 180 mm), giúp tiết kiệm không gian lắp đặt trong hệ thống đường ống DN80.
• Độ bền cao: Thân van được chế tạo từ gang cầu FCD450 và phủ lớp sơn Epoxy chống ăn mòn, giúp tăng tuổi thọ khi làm việc trong môi trường nước.
• Lắp đặt linh hoạt: Van có thể lắp đặt theo phương ngang hoặc phương thẳng đứng, phù hợp với nhiều cấu hình hệ thống.

So sánh Van 1 chiều lò xo Shinyi DN80 và Van 1 chiều lá lật Shinyi DN80

Van lò xo DN80 thường được lựa chọn khi hệ thống yêu cầu đóng nhanh, giảm búa nước và vận hành êm.

Cấu tạo Van 1 chiều lò xo Shinyi DN80

Van 1 chiều lò xo DN80 gồm nhiều bộ phận chính giúp đảm bảo độ kín và độ bền khi vận hành.

• Thân van (Body): Chế tạo từ gang cầu FCD450, chịu áp lực tốt và chống ăn mòn trong môi trường nước.
• Đĩa van (Disc): Đĩa van được chế tạo từ gang cầu bọc cao su EPDM hoặc inox, giúp đảm bảo độ kín khi đóng.
• Trục van (Shaft): Trục inox giúp dẫn hướng cho đĩa van chuyển động chính xác.
• Lò xo (Spring): Lò xo inox tạo lực đàn hồi giúp đĩa van đóng nhanh khi dòng chảy dừng.
• Bạc đỡ (Bearing): Giúp giảm ma sát và tăng độ ổn định khi van hoạt động.
• Bộ khuếch tán (Diffuser Core): Giúp ổn định dòng chảy và giảm tổn thất áp suất.
• Nút bịt (Plug): Bộ phận bằng đồng giúp bảo vệ các chi tiết bên trong van.
• Bu lông liên kết (Hex Bolt): Bu lông inox giúp cố định chắc chắn các bộ phận của van.

Nguyên lý hoạt động

Van 1 chiều lò xo DN80 hoạt động dựa trên sự chênh lệch áp suất dòng chảy và lực đàn hồi của lò xo.

• Khi dòng nước chảy theo đúng hướng → áp lực dòng chảy đẩy đĩa van nén lò xo và mở van để lưu chất đi qua.
• Khi dòng chảy giảm hoặc dừng → lò xo sẽ đẩy đĩa van trở về vị trí đóng.
• Nếu xuất hiện dòng chảy ngược → áp lực phía sau sẽ ép chặt đĩa van vào bề mặt làm kín để ngăn dòng chảy quay ngược.

Ứng dụng của Van 1 chiều lò xo Shinyi DN80

Van được sử dụng rộng rãi trong nhiều hệ thống:

• Hệ thống cấp nước sinh hoạt
• Trạm bơm nước
• Hệ thống phòng cháy chữa cháy (PCCC)
• Nhà máy xử lý nước
• Hệ thống đường ống công nghiệp

Lưu ý khi lắp đặt và sử dụng

Để đảm bảo van hoạt động ổn định và bền bỉ:

• Lắp đặt đúng chiều mũi tên trên thân van
• Kiểm tra mặt bích và gioăng trước khi lắp đặt
• Siết bu lông đều lực để đảm bảo độ kín
• Vệ sinh đường ống trước khi lắp van
• Kiểm tra và bảo trì định kỳ trong quá trình vận hành
