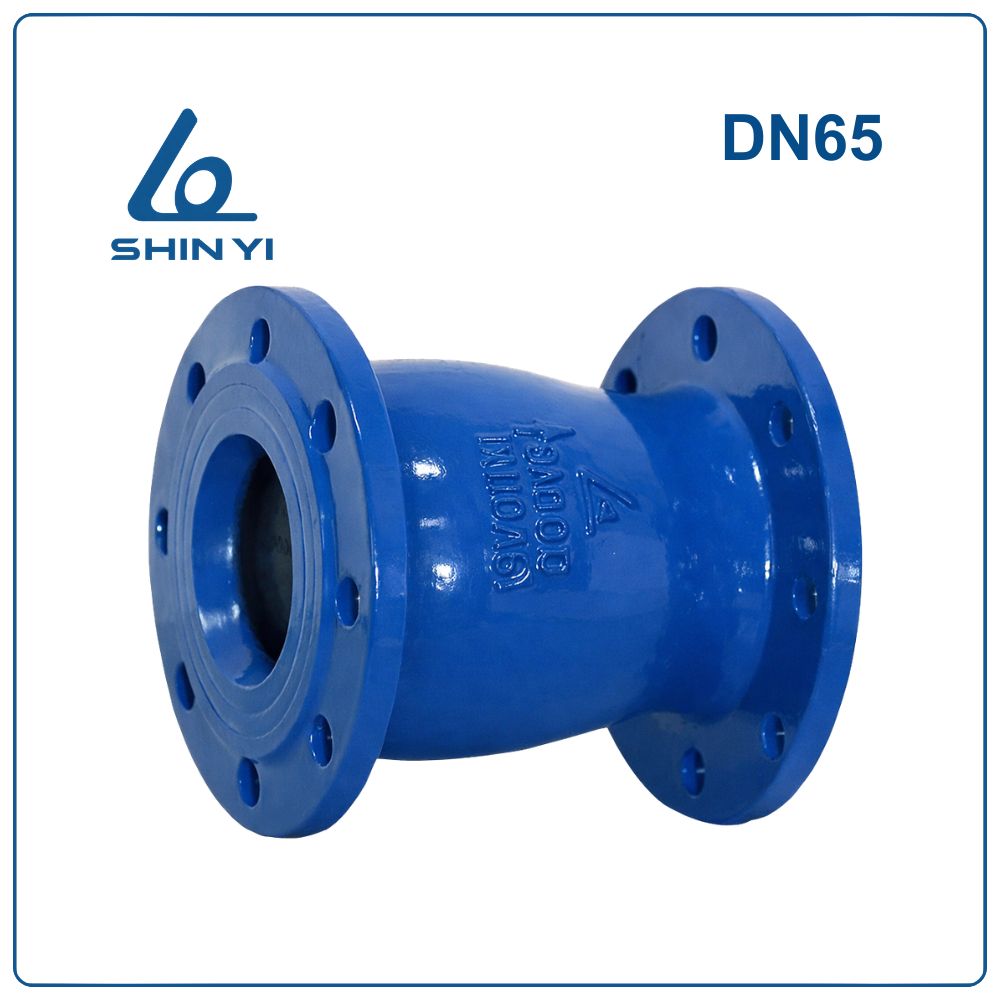

Khái niệm Van 1 chiều lò xo Shinyi DN65
Van 1 chiều lò xo Shinyi DN65 (Phi 76 – 2.1/2 inch) là loại van cơ học cho phép lưu chất đi qua theo một chiều nhất định. Khi dòng chảy giảm hoặc đảo chiều, lực đàn hồi của lò xo sẽ đẩy đĩa van trở về vị trí đóng để ngăn dòng chảy quay ngược trong đường ống.
Kích thước DN65 tương đương 2½ inch, thường sử dụng cho đường ống có đường kính khoảng 76 mm, phổ biến trong hệ thống cấp nước tòa nhà, trạm bơm và hệ thống PCCC.

Thông số kỹ thuật Van 1 chiều lò xo Shinyi DN65
| Thông số | Giá trị |
| Thương hiệu / Xuất xứ | Van Shin Yi – Việt Nam |
| Model | SCVX |
| Kích thước | DN65 |
| Quy đổi kích thước | 2½ inch – Ø76 mm |
| Kiểu van | Van 1 chiều lò xo (Silent Check Valve) |
| Kiểu kết nối | Mặt bích (Flange) |
| Tiêu chuẩn thiết kế | BS EN 1074-3 |
| Tiêu chuẩn mặt bích | BS 4504 / DIN 2632 / DIN 2633 |
| Áp suất làm việc | PN10 / PN16 / PN25 |
| Nhiệt độ làm việc | -10°C đến 120°C |
| Vật liệu thân | Gang cầu FCD450 |
| Đĩa van | Inox SUS304 / SUS316 |
| Lò xo | Inox chống ăn mòn |
| Gioăng làm kín | EPDM / NBR |
| Sơn phủ | Epoxy chống ăn mòn |
| Môi trường làm việc | Nước sạch, nước thải |
| Ứng dụng | Hệ thống cấp nước, PCCC, xử lý nước |

Ưu điểm nổi bật của Van 1 chiều lò xo Shinyi DN65
Van 1 chiều lò xo DN65 được thiết kế nhằm đảm bảo khả năng vận hành ổn định và độ bền cao trong hệ thống đường ống.
- Ngăn chảy ngược hiệu quả: Cơ cấu lò xo giúp đĩa van tự động đóng chặt khi dòng chảy dừng lại, ngăn dòng chảy ngược và bảo vệ máy bơm.
- Thiết kế nhỏ gọn: Van có cấu trúc dạng silent check với chiều dài ngắn, giúp tiết kiệm không gian lắp đặt trong hệ thống đường ống DN65.
- Độ bền cao: Thân van được chế tạo từ gang cầu FCD450 và phủ lớp sơn Epoxy chống ăn mòn, giúp tăng tuổi thọ khi làm việc trong môi trường nước.
- Lắp đặt linh hoạt: Van có thể lắp đặt theo phương ngang hoặc phương thẳng đứng, phù hợp với nhiều cấu hình hệ thống khác nhau.
So sánh Van 1 chiều lò xo Shinyi DN65 và Van 1 chiều lá lật Shinyi DN65
| Tiêu chí kỹ thuật | Van 1 chiều lò xo Shinyi DN65 | Van 1 chiều lá lật Shinyi DN65 |
| Cơ cấu hoạt động | Đĩa van trượt theo trục + lò xo inox | Cánh van lật quanh trục bản lề |
| Áp suất mở tối thiểu | 0.02 – 0.04 bar | 0.10 – 0.20 bar |
| Tốc độ đóng van | 0.2 – 0.3 giây | 0.7 – 1.2 giây |
| Khả năng chống búa nước | Rất tốt | Trung bình |
| Độ ồn khi đóng | < 30 dB | 45 – 60 dB |
| Tổn thất áp suất | 0.15 – 0.25 bar | 0.04 – 0.10 bar |
| Chiều dài van | 170 mm | Khoảng 290 – 320 mm |
| Trọng lượng trung bình | 10 – 14 kg | 16 – 22 kg |
| Hướng lắp đặt | Ngang hoặc đứng | Chủ yếu lắp ngang |
| Ứng dụng phù hợp | Trạm bơm, hệ thống PCCC | Hệ thống cấp nước |
Van lò xo DN65 thường được lựa chọn khi hệ thống yêu cầu đóng nhanh, vận hành êm và hạn chế búa nước.
Cấu tạo Van 1 chiều lò xo Shinyi DN65
Van 1 chiều lò xo DN65 gồm nhiều bộ phận chính giúp đảm bảo độ kín và độ bền khi vận hành.
- Thân van (Body): Được chế tạo từ gang cầu FCD450 có khả năng chịu áp lực cao và chống ăn mòn tốt.
- Đĩa van (Disc): Làm từ inox SUS304 hoặc SUS316 giúp tăng độ bền và đảm bảo độ kín khi đóng van.
- Bạc đỡ (Bearing): Chi tiết inox giúp giảm ma sát khi đĩa van chuyển động.
- Trục van (Shaft): Trục inox giúp dẫn hướng cho đĩa van khi đóng mở.
- Lò xo (Spring): Lò xo inox tạo lực đàn hồi giúp van đóng nhanh khi dòng chảy dừng.
- Bộ khuếch tán (Diffuser Core): Giúp ổn định dòng chảy và giảm tổn thất áp suất.
- Nút bịt (Plug): Bộ phận bằng đồng giúp bảo vệ các chi tiết bên trong.
- Bu lông liên kết (Hex Bolt): Bu lông inox giúp cố định chắc chắn các bộ phận của van.

Nguyên lý hoạt động
Van hoạt động dựa trên sự chênh lệch áp suất dòng chảy và lực đàn hồi của lò xo.
- Khi dòng nước chảy theo đúng hướng → áp lực dòng chảy đẩy đĩa van nén lò xo và mở van để lưu chất đi qua.
- Khi dòng chảy giảm hoặc dừng → lò xo sẽ đẩy đĩa van trở về vị trí đóng.
- Nếu xuất hiện dòng chảy ngược → áp lực phía sau sẽ ép chặt đĩa van vào bề mặt làm kín để ngăn dòng chảy quay ngược.
Ứng dụng của Van 1 chiều lò xo Shinyi DN65
Van được sử dụng rộng rãi trong nhiều hệ thống đường ống:
- Hệ thống cấp nước sinh hoạt
- Trạm bơm nước
- Hệ thống phòng cháy chữa cháy (PCCC)
- Nhà máy xử lý nước
- Hệ thống đường ống công nghiệp
Lưu ý khi lắp đặt và sử dụng
Để đảm bảo van hoạt động hiệu quả:
- Lắp đúng chiều mũi tên trên thân van
- Kiểm tra mặt bích và gioăng trước khi lắp đặt
- Siết bu lông đều lực để đảm bảo độ kín
- Vệ sinh đường ống trước khi lắp van
- Kiểm tra và bảo trì định kỳ
