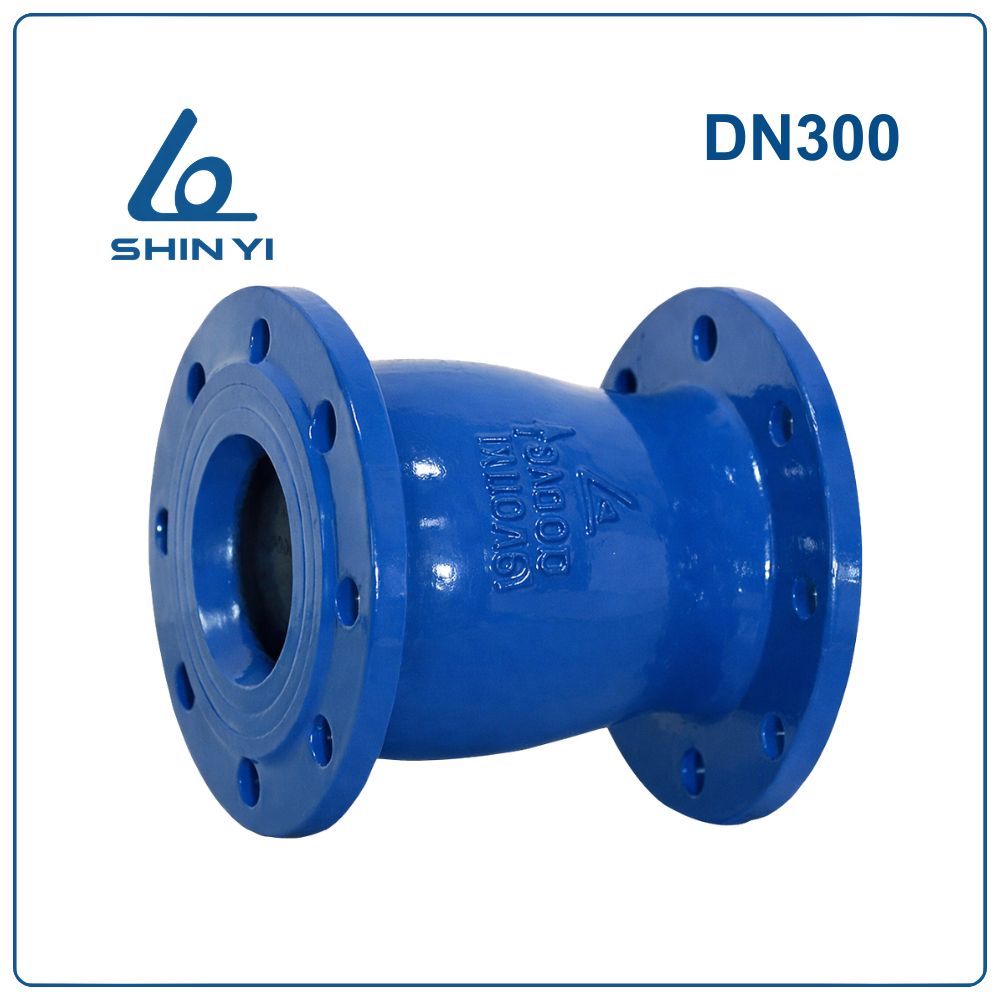

Van 1 chiều lò xo Shinyi DN300

Khái niệm Van 1 chiều lò xo Shinyi DN300

Van 1 chiều lò xo Shinyi DN300 (Phi 324 – 12 inch) là loại van cơ học cho phép lưu chất đi qua theo một hướng duy nhất. Khi dòng chảy dừng hoặc có xu hướng chảy ngược, lực đàn hồi của lò xo sẽ đẩy đĩa van đóng lại để ngăn dòng chảy quay ngược trong đường ống.

Kích thước DN300 tương đương 12 inch, thường được lắp đặt cho các tuyến ống lớn có đường kính ngoài khoảng 324 mm, phổ biến trong hệ thống cấp nước đô thị, trạm bơm và nhà máy công nghiệp.

Thông số kỹ thuật Van 1 chiều lò xo Shinyi DN300

Ưu điểm nổi bật của Van 1 chiều lò xo Shinyi DN300

Van được thiết kế nhằm đảm bảo hiệu quả vận hành và độ bền cao trong các hệ thống đường ống lớn.

• Ngăn chảy ngược hiệu quả: Cơ cấu lò xo giúp đĩa van tự động đóng chặt khi dòng chảy dừng lại, ngăn dòng chảy ngược và bảo vệ máy bơm.
• Thiết kế nhỏ gọn: Van có cấu trúc dạng silent check với chiều dài ngắn, tiết kiệm không gian lắp đặt trong hệ thống đường ống DN300.
• Độ bền cao: Thân van làm từ gang cầu FCD450 và phủ lớp sơn Epoxy chống ăn mòn, giúp tăng tuổi thọ khi làm việc trong môi trường nước.
• Lắp đặt linh hoạt: Van có thể lắp đặt theo phương ngang hoặc phương thẳng đứng mà vẫn đảm bảo khả năng đóng kín ổn định.

So sánh Van 1 chiều lò xo Shinyi DN300 và Van 1 chiều lá lật Shinyi DN300

Van lò xo DN300 thường được lựa chọn cho các hệ thống cần đóng nhanh, giảm búa nước và vận hành êm.

Cấu tạo Van 1 chiều lò xo Shinyi DN300

Van 1 chiều lò xo Shinyi DN300 gồm nhiều bộ phận chính giúp đảm bảo độ kín và khả năng vận hành ổn định.

• Thân van (Body): Được chế tạo từ gang cầu FCD450 có khả năng chịu áp lực cao và chống ăn mòn tốt.
• Đĩa van (Disc): Làm từ inox SUS304 hoặc SUS316 giúp tăng độ bền và đảm bảo độ kín khi đóng.
• Bạc đỡ (Bearing): Giúp giảm ma sát khi đĩa van chuyển động và giữ ổn định hướng chuyển động.
• Trục van (Shaft): Trục inox có nhiệm vụ dẫn hướng cho đĩa van khi đóng mở.
• Lò xo (Spring): Lò xo inox tạo lực đàn hồi giúp van đóng nhanh khi dòng chảy dừng.
• Bộ khuếch tán (Diffuser Core): Giúp ổn định dòng chảy và giảm tổn thất áp suất trong quá trình vận hành.
• Nút bịt (Plug): Bộ phận bằng đồng dùng để bảo vệ và bịt kín các chi tiết bên trong.
• Bu lông liên kết (Hex Bolt): Bu lông inox giúp cố định chắc chắn các bộ phận của van.

Nguyên lý hoạt động

Van hoạt động dựa trên sự chênh lệch áp suất của dòng chảy và lực đàn hồi của lò xo.

Khi dòng nước chảy theo đúng hướng, áp lực dòng chảy sẽ đẩy đĩa van nén lò xo và mở van để lưu chất đi qua.

Khi dòng chảy giảm hoặc dừng lại, lò xo sẽ đẩy đĩa van trở về vị trí đóng. Nếu xuất hiện dòng chảy ngược, áp lực phía sau sẽ ép chặt đĩa van vào bề mặt làm kín để ngăn dòng chảy quay ngược.

Ứng dụng của Van 1 chiều lò xo Shinyi DN300

Van được sử dụng phổ biến trong các hệ thống quy mô lớn:

• Hệ thống cấp nước đô thị
• Trạm bơm công nghiệp
• Nhà máy xử lý nước
• Hệ thống phòng cháy chữa cháy
• Hệ thống đường ống nhà máy và khu công nghiệp

Lưu ý khi lắp đặt và sử dụng

Để đảm bảo van hoạt động ổn định và bền bỉ:

• Lắp đặt đúng chiều mũi tên trên thân van
• Kiểm tra bề mặt mặt bích trước khi lắp đặt
• Siết bu lông đều lực để đảm bảo độ kín
• Vệ sinh đường ống trước khi lắp van
• Kiểm tra và bảo trì định kỳ trong quá trình vận hành
