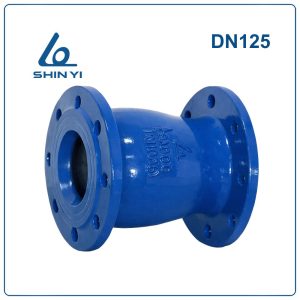

Van 1 chiều lò xo Shinyi DN125

Khái niệm Van 1 chiều lò xo Shinyi DN125

Van 1 chiều lò xo Shinyi DN125 (Phi 141 – 5 inch) là loại van chỉ cho phép lưu chất đi qua theo một chiều nhất định. Khi dòng chảy dừng hoặc đảo chiều, lò xo sẽ đẩy đĩa van đóng lại để ngăn dòng chảy ngược.

Kích thước DN125 tương đương 5 inch – đường kính ống khoảng 140 mm, thường được sử dụng trong các hệ thống đường ống có lưu lượng trung bình đến lớn trong công nghiệp và dân dụng.

Thông số kỹ thuật Van 1 chiều lò xo Shinyi DN125

Ưu điểm nổi bật của Van 1 chiều lò xo Shinyi DN125

Van 1 chiều lò xo DN125 được thiết kế để đảm bảo hiệu quả vận hành và độ bền trong hệ thống đường ống.

• Ngăn chảy ngược hiệu quả: Cơ cấu lò xo giúp đĩa van tự động đóng chặt khi dòng chảy dừng lại, ngăn dòng chảy ngược và bảo vệ máy bơm.
• Thiết kế nhỏ gọn: Van có cấu trúc dạng silent check / wafer, chiều dài ngắn giúp tiết kiệm không gian lắp đặt trong hệ thống đường ống.
• Độ bền cao: Thân van được chế tạo từ gang cầu và phủ lớp sơn Epoxy chống ăn mòn, giúp tăng tuổi thọ khi làm việc trong môi trường nước.
• Lắp đặt linh hoạt: Van có thể lắp đặt theo phương ngang hoặc phương thẳng đứng, phù hợp với nhiều cấu hình đường ống khác nhau.

So sánh Van 1 chiều lò xo DN125 và Van 1 chiều lá lật DN125

Trong hệ thống đường ống, van 1 chiều lò xo và van 1 chiều lá lật đều được sử dụng để ngăn dòng chảy ngược, tuy nhiên hai loại van này có nhiều điểm khác biệt.

Nhờ khả năng đóng nhanh và vận hành êm, van 1 chiều lò xo DN125 thường được ưu tiên trong hệ thống bơm và hệ thống PCCC.

Cấu tạo Van 1 chiều lò xo Shinyi DN125

Van 1 chiều lò xo Shinyi DN125 được cấu tạo từ các bộ phận chính:

• Thân van (Body): Chế tạo từ gang cầu FCD450, có khả năng chịu áp lực và chống ăn mòn tốt.
• Đĩa van (Disc): Được làm từ inox SUS304 hoặc SUS316, giúp tăng độ bền và độ kín.
• Bạc đỡ (Bearing): Được chế tạo từ inox giúp giảm ma sát khi đĩa van chuyển động.
• Trục van (Shaft): Trục inox giúp giữ và dẫn hướng cho đĩa van.
• Lò xo (Spring): Lò xo inox tạo lực đàn hồi để đĩa van đóng nhanh khi dòng chảy dừng.
• Bộ khuếch tán (Diffuser Core): Giúp ổn định dòng chảy và tăng hiệu quả vận hành của van.
• Nút bịt (Plug): Chế tạo từ đồng.
• Bu lông liên kết (Int Hex Bolt): Bu lông inox giúp cố định và liên kết các bộ phận của van.

Nguyên lý hoạt động

Van hoạt động dựa trên sự chênh lệch áp suất dòng chảy và lực đàn hồi của lò xo.

Khi lưu chất chảy theo đúng hướng thiết kế, áp lực dòng chảy sẽ đẩy đĩa van nén lò xo và mở van để lưu chất đi qua.

Khi dòng chảy giảm hoặc dừng lại, lò xo sẽ đẩy đĩa van trở về vị trí đóng. Nếu xuất hiện dòng chảy ngược, áp lực phía sau kết hợp với lực lò xo sẽ ép chặt đĩa van vào bề mặt làm kín để ngăn dòng chảy quay ngược lại hệ thống.

Ứng dụng của Van 1 chiều lò xo Shinyi DN125

Van được sử dụng phổ biến trong nhiều hệ thống:

• Hệ thống cấp nước sinh hoạt
• Trạm bơm nước
• Hệ thống phòng cháy chữa cháy (PCCC)
• Nhà máy xử lý nước
• Hệ thống đường ống công nghiệp

Lưu ý khi lắp đặt và sử dụng

Để đảm bảo van hoạt động hiệu quả:

• Lắp đặt đúng chiều mũi tên trên thân van
• Kiểm tra mặt bích và gioăng trước khi lắp đặt
• Siết bu lông đều lực để đảm bảo độ kín
• Vệ sinh đường ống trước khi lắp van
• Kiểm tra và bảo trì định kỳ
