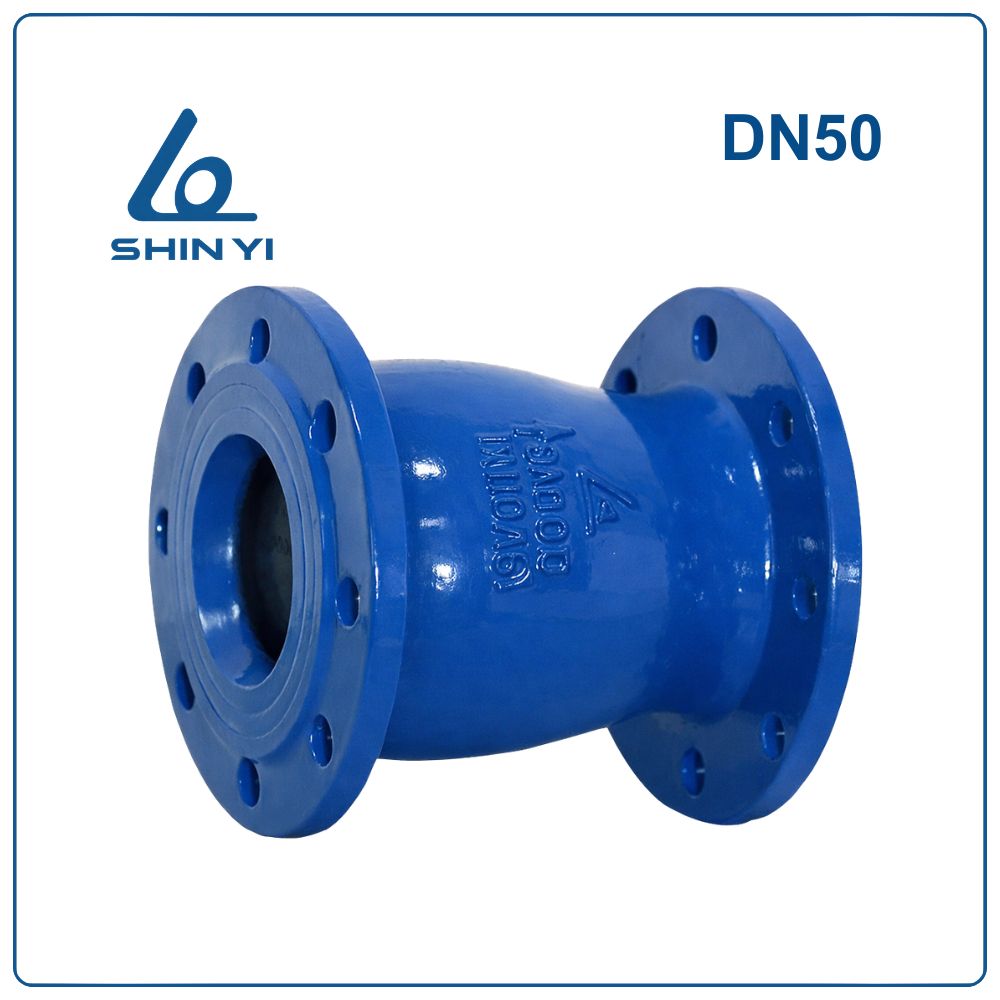

Van 1 chiều lò xo Shinyi DN50

Khái niệm Van 1 chiều lò xo Shinyi DN50

Van 1 chiều lò xo Shinyi DN50 (Phi 60 – 2 inch) là loại van tự động cho phép lưu chất đi qua theo một chiều duy nhất. Khi dòng chảy giảm hoặc đảo chiều, lò xo sẽ đẩy đĩa van đóng lại để ngăn dòng chảy quay ngược trong đường ống.

Kích thước DN50 tương đương 2 inch, thường được sử dụng cho đường ống có đường kính khoảng 60 mm, phổ biến trong các hệ thống cấp nước tòa nhà, trạm bơm nhỏ và hệ thống PCCC.

Thông số kỹ thuật Van 1 chiều lò xo Shinyi DN50

Ưu điểm nổi bật của Van 1 chiều lò xo Shinyi DN50

Van 1 chiều lò xo DN50 được thiết kế nhằm đảm bảo độ kín, độ bền và khả năng vận hành ổn định.

• Ngăn chảy ngược hiệu quả: Cơ cấu lò xo giúp đĩa van đóng nhanh khi dòng chảy dừng, ngăn dòng chảy ngược và bảo vệ thiết bị trong hệ thống.
• Thiết kế nhỏ gọn: Van có cấu trúc dạng silent check với chiều dài ngắn, giúp tiết kiệm không gian lắp đặt trên đường ống DN50.
• Độ bền cao: Thân van làm từ gang cầu FCD450 và phủ lớp sơn Epoxy chống ăn mòn, giúp tăng tuổi thọ khi làm việc trong môi trường nước.
• Lắp đặt linh hoạt: Van có thể lắp theo phương ngang hoặc thẳng đứng mà vẫn đảm bảo khả năng đóng kín ổn định.

So sánh Van 1 chiều lò xo Shinyi DN50 và Van 1 chiều lá lật Shinyi DN50

Cấu tạo Van 1 chiều lò xo Shinyi DN50

Van 1 chiều lò xo DN50 gồm nhiều bộ phận chính giúp đảm bảo độ kín và độ bền trong quá trình vận hành.

• Thân van (Body): Chế tạo từ gang cầu FCD450 có khả năng chịu áp lực cao và chống ăn mòn tốt.
• Đĩa van (Disc): Làm từ gang cầu bọc cao su EPDM giúp tăng độ kín khi đóng van.
• Bạc đỡ (Bearing): Chi tiết inox giúp giảm ma sát khi đĩa van chuyển động.
• Trục van (Shaft): Trục inox dẫn hướng cho đĩa van đóng mở chính xác.
• Lò xo (Spring): Lò xo inox tạo lực đàn hồi giúp đĩa van đóng nhanh khi dòng chảy dừng.
• Bộ khuếch tán (Diffuser Core): Giúp ổn định dòng chảy và giảm tổn thất áp suất trong van.
• Nút bịt (Plug): Bộ phận bằng đồng giúp bảo vệ các chi tiết bên trong van.
• Bu lông liên kết (Hex Bolt): Bu lông inox giúp cố định chắc chắn các bộ phận của van.

Nguyên lý hoạt động

Van 1 chiều lò xo Shinyi DN50 hoạt động dựa trên sự chênh lệch áp suất dòng chảy và lực đàn hồi của lò xo.

Khi dòng nước chảy theo đúng hướng thiết kế, áp lực dòng chảy sẽ đẩy đĩa van nén lò xo và mở van để lưu chất đi qua.

Khi dòng chảy giảm hoặc dừng lại, lò xo sẽ đẩy đĩa van trở về vị trí đóng. Nếu xuất hiện dòng chảy ngược, áp lực phía sau sẽ ép chặt đĩa van vào bề mặt làm kín để ngăn dòng chảy quay ngược lại hệ thống.

Ứng dụng của Van 1 chiều lò xo Shinyi DN50

Van được sử dụng phổ biến trong nhiều hệ thống:

• Hệ thống cấp nước sinh hoạt
• Trạm bơm nhỏ
• Hệ thống phòng cháy chữa cháy
• Nhà máy xử lý nước
• Hệ thống đường ống công nghiệp

Lưu ý khi lắp đặt và sử dụng

Để đảm bảo van hoạt động ổn định:

• Lắp đúng chiều mũi tên trên thân van
• Kiểm tra bề mặt mặt bích trước khi lắp
• Siết bu lông đều lực để đảm bảo độ kín
• Vệ sinh đường ống trước khi lắp đặt
• Kiểm tra và bảo trì định kỳ
