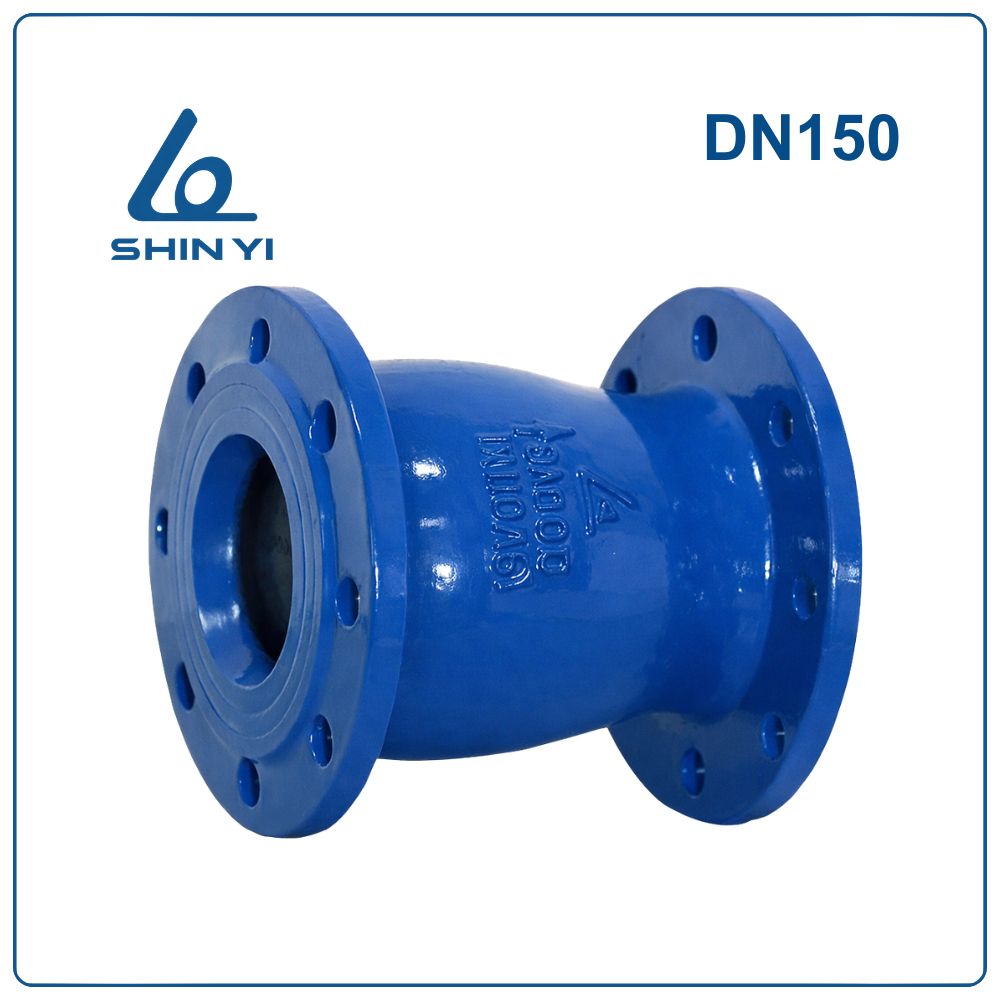

Van 1 chiều lò xo Shinyi DN150

Khái niệm Van 1 chiều lò xo Shinyi DN150

Van 1 chiều lò xo Shinyi DN150 (Phi 168 – 6 inch) là loại van cho phép lưu chất đi qua theo một chiều nhất định, khi dòng chảy dừng hoặc đảo chiều thì lò xo sẽ đẩy đĩa van đóng lại để ngăn dòng chảy ngược.

Kích thước DN150 tương đương 6 inch – đường kính ống khoảng 168 mm, thường được lắp đặt trong các hệ thống đường ống có lưu lượng lớn trong công nghiệp và hạ tầng cấp nước.

Thông số kỹ thuật Van 1 chiều lò xo Shinyi DN150

Ưu điểm nổi bật của Van 1 chiều lò xo Shinyi DN150

Van 1 chiều lò xo Shinyi DN150 được thiết kế nhằm đảm bảo hiệu quả vận hành và độ bền cao cho hệ thống đường ống.

• Ngăn chảy ngược hiệu quả: Cơ cấu lò xo giúp đĩa van tự động đóng chặt khi dòng chảy dừng lại, ngăn dòng chảy ngược và bảo vệ máy bơm.
• Thiết kế nhỏ gọn: Van có cấu trúc dạng silent check / wafer, chiều dài ngắn giúp tiết kiệm không gian lắp đặt trong hệ thống đường ống.
• Độ bền cao: Thân van được chế tạo từ gang cầu và phủ lớp sơn Epoxy chống ăn mòn, giúp tăng tuổi thọ khi làm việc trong môi trường nước.
• Lắp đặt linh hoạt: Van có thể lắp đặt theo phương ngang hoặc phương thẳng đứng, phù hợp với nhiều cấu hình đường ống khác nhau.

So sánh Van 1 chiều lò xo Shinyi DN150 và 1 chiều lá lật Shinyi DN150

Cấu tạo Van 1 chiều lò xo Shinyi DN150

Van 1 chiều lò xo Shinyi DN150 gồm nhiều bộ phận được thiết kế đồng bộ để đảm bảo hoạt động ổn định:

• Thân van (Body): Được chế tạo từ gang cầu FCD450 có độ bền cao, khả năng chịu áp lực tốt và chống ăn mòn trong môi trường nước.
• Đĩa van (Disc): Được làm từ inox SUS304 hoặc SUS316 giúp tăng độ bền, chống gỉ và đảm bảo độ kín khi đóng van.
• Bạc đỡ (Bearing): Chế tạo từ vật liệu inox giúp giảm ma sát khi đĩa van chuyển động, tăng độ ổn định khi vận hành.
• Trục van (Shaft): Trục inox có nhiệm vụ giữ và dẫn hướng cho đĩa van trong quá trình đóng mở.
• Lò xo (Spring): Lò xo inox tạo lực đàn hồi giúp đĩa van đóng nhanh khi dòng chảy dừng lại.
• Bộ khuếch tán (Diffuser Core): Có nhiệm vụ ổn định dòng chảy và giảm tổn thất áp suất khi lưu chất đi qua van.
• Nút bịt (Plug): Bộ phận được chế tạo từ đồng giúp bịt kín và bảo vệ các chi tiết bên trong van.
• Bu lông liên kết (Int Hex Bolt): Bu lông inox giúp liên kết chắc chắn các bộ phận của van.

Nguyên lý hoạt động

Van 1 chiều lò xo DN150 hoạt động dựa trên sự chênh lệch áp suất của dòng chảy và lực đàn hồi của lò xo.

Khi dòng nước chảy theo đúng hướng thiết kế, áp lực dòng chảy sẽ đẩy đĩa van nén lò xo và mở van để lưu chất đi qua.

Khi dòng chảy giảm hoặc dừng lại, lực đàn hồi của lò xo sẽ đẩy đĩa van trở về vị trí đóng ban đầu. Nếu xuất hiện dòng chảy ngược, áp lực phía sau sẽ ép chặt đĩa van vào bề mặt làm kín để ngăn dòng chảy quay ngược lại hệ thống.

Ứng dụng của Van 1 chiều lò xo Shinyi DN150

Van được sử dụng rộng rãi trong nhiều hệ thống:

• Hệ thống cấp nước sinh hoạt
• Trạm bơm nước
• Hệ thống phòng cháy chữa cháy (PCCC)
• Nhà máy xử lý nước
• Hệ thống đường ống công nghiệp

Lưu ý khi lắp đặt và sử dụng

Để đảm bảo van hoạt động hiệu quả và bền bỉ:

• Lắp đặt đúng chiều mũi tên trên thân van
• Kiểm tra mặt bích và gioăng trước khi lắp đặt
• Siết bu lông đều lực để đảm bảo độ kín
• Vệ sinh đường ống trước khi lắp van
• Thực hiện kiểm tra và bảo trì định kỳ
