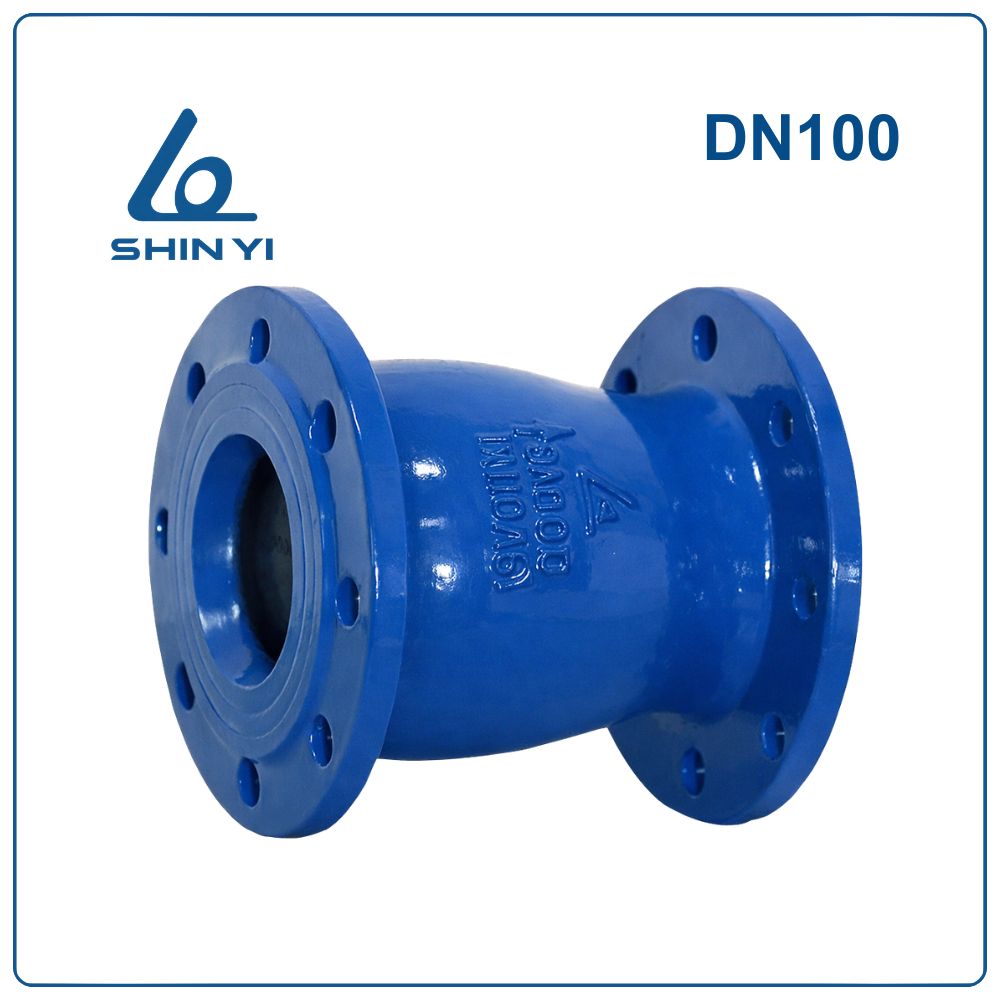

Van 1 chiều lò xo Shinyi DN100

Khái niệm Van 1 chiều lò xo Shinyi DN100

Van 1 chiều lò xo Shinyi DN100 (Phi 114 – 4 inch) là loại van chỉ cho phép lưu chất đi qua theo một hướng duy nhất, khi dòng chảy dừng hoặc đảo chiều thì lò xo sẽ đẩy đĩa van đóng lại để ngăn dòng chảy quay ngược.

Kích thước DN100 tương đương 4 inch – đường kính ống khoảng 114 mm, thường được sử dụng trong các hệ thống đường ống có lưu lượng trung bình trong công nghiệp và dân dụng.

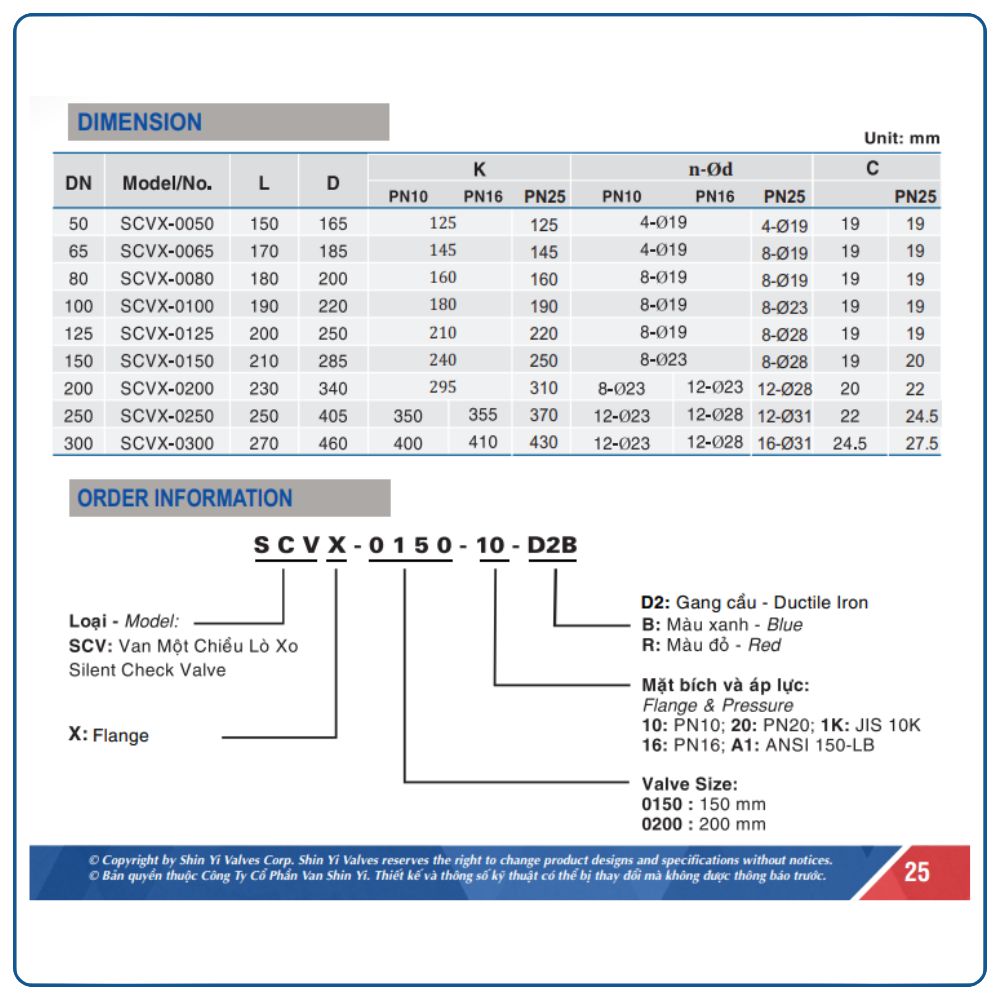

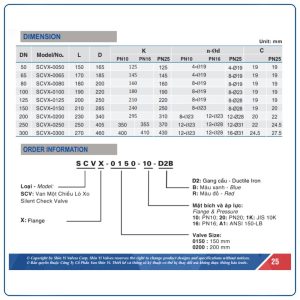

Thông số kỹ thuật Van 1 chiều lò xo Shinyi DN100

Ưu điểm nổi bật của Van 1 chiều lò xo Shinyi DN100

Van 1 chiều lò xo Shinyi DN100 được thiết kế nhằm đảm bảo độ ổn định và an toàn cho hệ thống đường ống.

• Ngăn chảy ngược hiệu quả: Cơ cấu lò xo giúp đĩa van tự động đóng chặt khi dòng chảy dừng lại, ngăn dòng chảy ngược và bảo vệ máy bơm.
• Thiết kế nhỏ gọn: Van có cấu trúc dạng silent check / wafer, chiều dài ngắn giúp tiết kiệm không gian lắp đặt trong hệ thống đường ống.
• Độ bền cao: Thân van được chế tạo từ gang cầu và phủ lớp sơn Epoxy chống ăn mòn, giúp tăng tuổi thọ khi làm việc trong môi trường nước.
• Lắp đặt linh hoạt: Van có thể lắp đặt theo phương ngang hoặc phương thẳng đứng, phù hợp với nhiều cấu hình đường ống khác nhau.

So sánh Van 1 chiều lò xo DN100 và Van 1 chiều lá lật DN100

Hai loại van một chiều phổ biến trong hệ thống đường ống là van 1 chiều lò xo và van 1 chiều lá lật. Mỗi loại có ưu điểm riêng phù hợp với từng hệ thống.

Nhờ khả năng đóng nhanh và giảm tiếng ồn, van 1 chiều lò xo DN100 thường được ưu tiên trong hệ thống bơm và hệ thống PCCC.

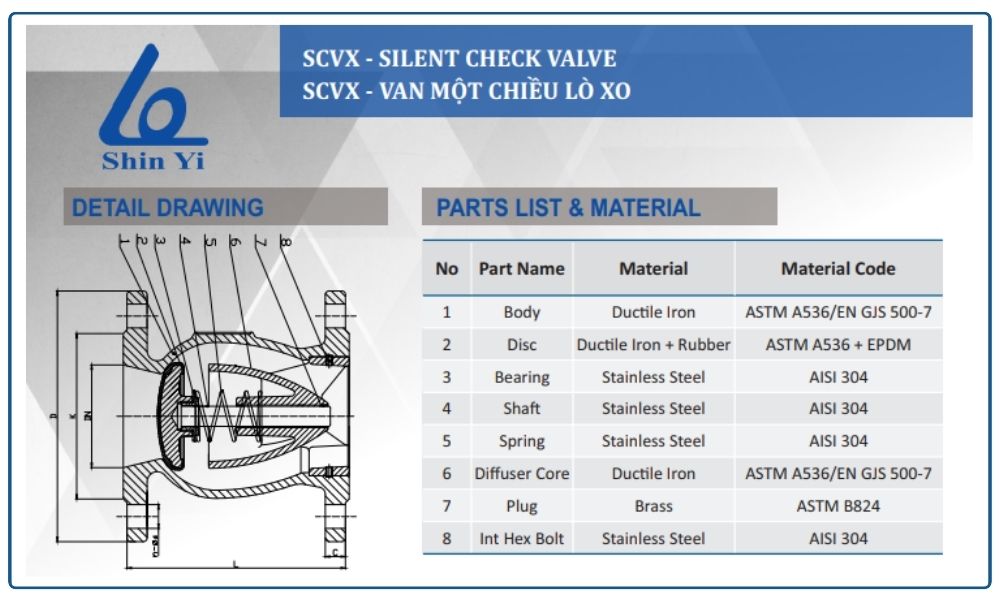

Cấu tạo Van 1 chiều lò xo Shinyi DN100

Theo bản vẽ kỹ thuật của nhà sản xuất, van gồm các bộ phận chính:

1. Thân van (Body): Chế tạo từ gang cầu FCD450, có khả năng chịu áp lực và chống ăn mòn tốt.
2. Đĩa van (Disc): Được làm từ inox SUS304 hoặc SUS316, giúp tăng độ bền và khả năng chống ăn mòn.
3. Bạc đỡ (Bearing): Được làm từ inox, giúp giảm ma sát khi đĩa van chuyển động.
4. Trục van (Shaft): Trục inox giúp giữ và dẫn hướng chuyển động của đĩa van.
5. Lò xo (Spring): Lò xo inox tạo lực đàn hồi để đĩa van đóng nhanh khi dòng chảy dừng lại.
6. Bộ khuếch tán (Diffuser Core): Giúp ổn định dòng chảy và giảm tổn thất áp suất.
7. Nút bịt (Plug): Được chế tạo từ đồng.
8. Bu lông liên kết (Int Hex Bolt): Bu lông inox giúp liên kết các bộ phận của van.

Nguyên lý hoạt động

Van 1 chiều lò xo DN100 hoạt động dựa trên sự chênh lệch áp suất của dòng chảy và lực đàn hồi của lò xo.

Khi lưu chất chảy theo đúng hướng thiết kế, áp lực dòng chảy sẽ đẩy đĩa van nén lò xo và mở van để lưu chất đi qua.

Khi dòng chảy giảm hoặc dừng lại, lực đàn hồi của lò xo sẽ đẩy đĩa van trở về vị trí đóng ban đầu. Nếu xuất hiện dòng chảy ngược, áp lực phía sau sẽ ép chặt đĩa van vào bề mặt làm kín để ngăn dòng chảy quay ngược.

Ứng dụng của Van 1 chiều lò xo Shinyi DN100

Van được sử dụng phổ biến trong nhiều hệ thống:

• Hệ thống cấp nước sinh hoạt
• Trạm bơm nước
• Hệ thống phòng cháy chữa cháy (PCCC)
• Nhà máy xử lý nước
• Hệ thống đường ống công nghiệp

Lưu ý khi lắp đặt và sử dụng

Để van hoạt động ổn định và bền bỉ:

• Lắp đặt đúng chiều mũi tên trên thân van
• Kiểm tra mặt bích và gioăng trước khi lắp
• Siết bu lông đều lực để đảm bảo độ kín
• Vệ sinh đường ống trước khi lắp đặt
• Kiểm tra và bảo trì định kỳ
