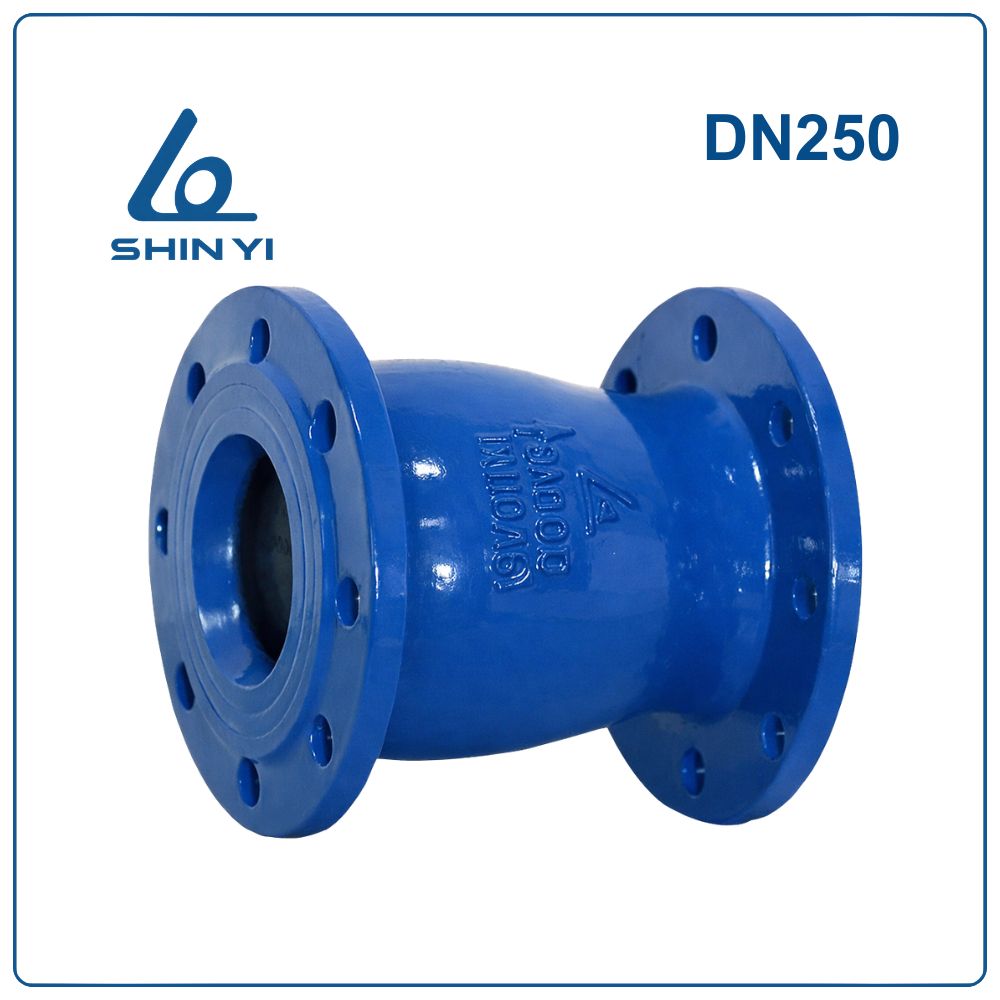

Van 1 chiều lò xo Shinyi DN250

Khái niệm Van 1 chiều lò xo Shinyi DN250

Van 1 chiều lò xo Shinyi DN250 (Phi 273 – 10 inch) là loại van cho phép lưu chất đi qua theo một chiều nhất định, khi dòng chảy giảm hoặc đảo chiều thì lực đàn hồi của lò xo sẽ đẩy đĩa van đóng lại để ngăn dòng chảy quay ngược.

Kích thước DN250 tương đương 10 inch, phù hợp với đường ống có đường kính ngoài khoảng 273 mm, thường được sử dụng trong hệ thống đường ống lớn của nhà máy, trạm bơm và hệ thống cấp nước đô thị.

Thông số kỹ thuật Van 1 chiều lò xo Shinyi DN250

Ưu điểm nổi bật của Van 1 chiều lò xo Shinyi DN250

Van 1 chiều lò xo DN250 được thiết kế tối ưu nhằm đảm bảo độ bền, khả năng vận hành ổn định và bảo vệ hệ thống đường ống.

• Ngăn chảy ngược hiệu quả: Cơ cấu lò xo giúp đĩa van tự động đóng chặt khi dòng chảy dừng lại, ngăn dòng chảy ngược và bảo vệ máy bơm.
• Thiết kế nhỏ gọn: Van có cấu trúc dạng silent check / wafer với chiều dài ngắn, giúp tiết kiệm không gian lắp đặt trong hệ thống đường ống lớn.
• Độ bền cao: Thân van được chế tạo từ gang cầu FCD450 và phủ lớp sơn Epoxy chống ăn mòn, giúp tăng tuổi thọ khi làm việc trong môi trường nước.
• Lắp đặt linh hoạt: Van có thể lắp đặt theo phương ngang hoặc phương thẳng đứng, phù hợp với nhiều cấu hình hệ thống khác nhau.

So sánh Van 1 chiều lò xo Shinyi DN250 và 1 chiều lá lật Shinyi DN250

Van lò xo DN250 thường được lựa chọn khi hệ thống yêu cầu đóng nhanh, giảm búa nước và vận hành êm.

Cấu tạo Van 1 chiều lò xo Shinyi DN250

Van được cấu thành từ nhiều bộ phận chính giúp đảm bảo hoạt động ổn định và độ kín cao.

• Thân van (Body): Chế tạo từ gang cầu FCD450 có khả năng chịu áp lực cao và chống ăn mòn tốt trong môi trường nước.
• Đĩa van (Disc): Làm từ inox SUS304 hoặc SUS316 giúp tăng độ bền, chống gỉ và đảm bảo độ kín khi đóng van.
• Bạc đỡ (Bearing): Chi tiết inox giúp giảm ma sát khi đĩa van chuyển động, tăng độ ổn định khi vận hành.
• Trục van (Shaft): Trục inox có nhiệm vụ dẫn hướng cho đĩa van đóng mở chính xác.
• Lò xo (Spring): Lò xo inox tạo lực đàn hồi giúp đĩa van đóng nhanh khi dòng chảy dừng.
• Bộ khuếch tán (Diffuser Core): Giúp ổn định dòng chảy và giảm tổn thất áp suất trong quá trình vận hành.
• Nút bịt (Plug): Được chế tạo từ đồng giúp bảo vệ các chi tiết bên trong.
• Bu lông liên kết (Hex Bolt): Bu lông inox giúp cố định chắc chắn các bộ phận của van.

Nguyên lý hoạt động

Van 1 chiều lò xo DN250 hoạt động dựa trên sự chênh lệch áp suất của dòng chảy và lực đàn hồi của lò xo.

Khi dòng nước chảy theo đúng hướng thiết kế, áp lực dòng chảy sẽ đẩy đĩa van nén lò xo và mở van để lưu chất đi qua.

Khi dòng chảy giảm hoặc dừng lại, lò xo sẽ đẩy đĩa van trở về vị trí đóng ban đầu. Nếu xuất hiện dòng chảy ngược, áp lực phía sau sẽ ép chặt đĩa van vào bề mặt làm kín để ngăn dòng chảy quay ngược lại hệ thống.

Ứng dụng của Van 1 chiều lò xo Shinyi DN250

Van được sử dụng phổ biến trong nhiều hệ thống công nghiệp và hạ tầng:

• Hệ thống cấp nước đô thị
• Trạm bơm công nghiệp
• Nhà máy xử lý nước
• Hệ thống phòng cháy chữa cháy
• Hệ thống đường ống nhà máy

Lưu ý khi lắp đặt và sử dụng

Để đảm bảo van hoạt động ổn định và bền bỉ:

• Lắp đặt đúng chiều mũi tên trên thân van
• Kiểm tra bề mặt mặt bích trước khi lắp đặt
• Siết bu lông đều lực để đảm bảo độ kín
• Vệ sinh đường ống trước khi lắp van
• Kiểm tra và bảo trì định kỳ trong quá trình vận hành
