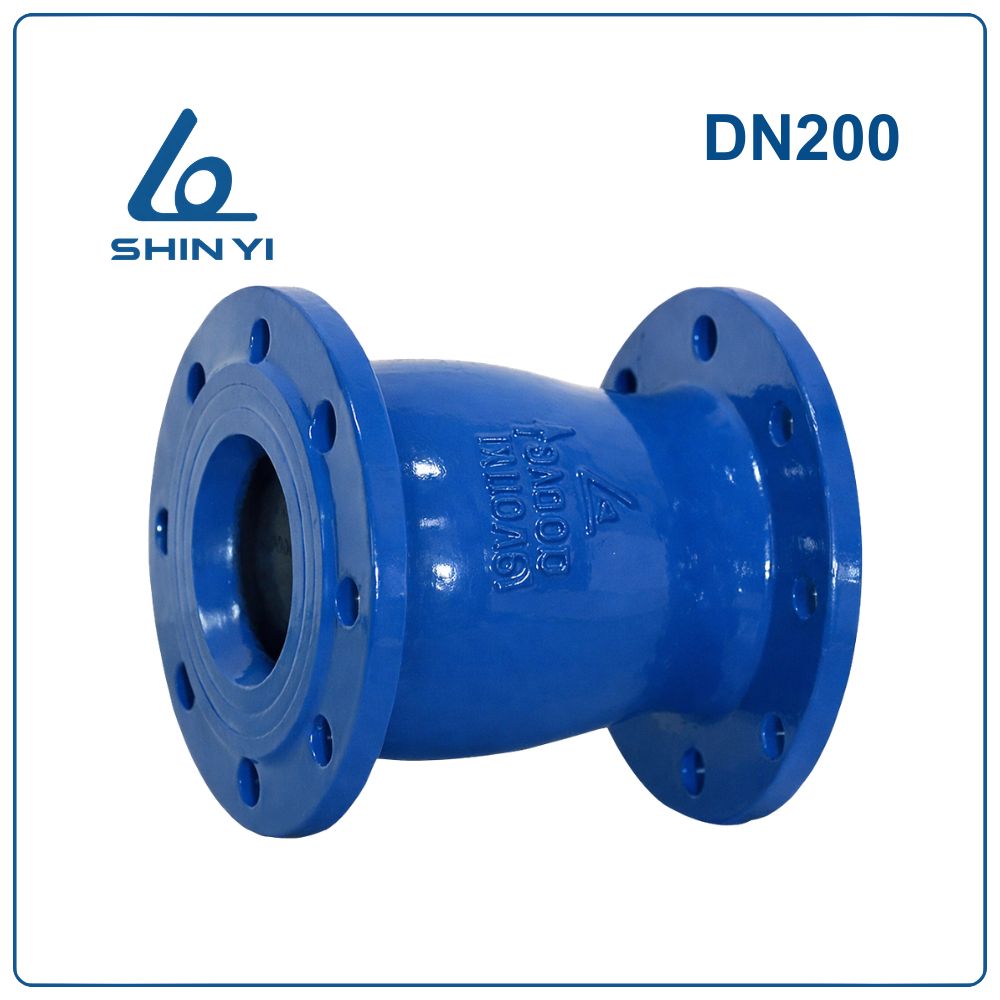

Khái niệm Van 1 chiều lò xo Shinyi DN200
Van 1 chiều lò xo Shinyi DN200 (Phi 219 – 8 inch) là loại van cho phép lưu chất đi qua theo một chiều nhất định, khi dòng chảy dừng hoặc đảo chiều thì lò xo sẽ đẩy đĩa van đóng lại để ngăn dòng chảy quay ngược.
Kích thước DN200 tương đương 8 inch – đường kính ống khoảng 219 mm, thường được sử dụng trong các hệ thống đường ống có lưu lượng lớn như trạm bơm, hệ thống cấp nước đô thị và nhà máy xử lý nước.

Thông số kỹ thuật Van 1 chiều lò xo Shinyi DN200
| Thông số | Giá trị |
| Thương hiệu / Xuất xứ | Van Shin Yi – Việt Nam |
| Model | SCVX |
| Kích thước | DN200 |
| Quy đổi kích thước | 8 inch – Ø219 mm |
| Kiểu van | Van 1 chiều lò xo (Silent Check Valve) |
| Kết nối | Mặt bích (Flange) |
| Tiêu chuẩn mặt bích | BS 4504 / DIN 2632 / JIS 10K / ANSI 150LB |
| Chiều dài van (L) | 230 mm |
| Vật liệu thân van | Gang cầu FCD450 |
| Đĩa van | Inox SUS304 / SUS316 |
| Lò xo | Inox chống ăn mòn |
| Gioăng làm kín | EPDM / NBR |
| Sơn phủ | Epoxy chống ăn mòn |
| Áp suất làm việc | PN10 / PN16 / PN25 |
| Nhiệt độ làm việc | -10°C đến 120°C |
| Môi trường làm việc | Nước sạch, nước thải |
| Ứng dụng | Cấp nước, xử lý nước, PCCC |

Ưu điểm nổi bật của Van 1 chiều lò xo Shinyi DN200
Van 1 chiều lò xo DN200 được thiết kế nhằm đảm bảo hiệu quả vận hành và độ bền cao cho hệ thống đường ống.
- Ngăn chảy ngược hiệu quả: Cơ cấu lò xo giúp đĩa van tự động đóng chặt khi dòng chảy dừng lại, ngăn dòng chảy ngược và bảo vệ máy bơm.
- Thiết kế nhỏ gọn: Van có cấu trúc dạng silent check / wafer, chiều dài ngắn giúp tiết kiệm không gian lắp đặt trong hệ thống đường ống.
- Độ bền cao: Thân van được chế tạo từ gang cầu và phủ lớp sơn Epoxy chống ăn mòn, giúp tăng tuổi thọ khi làm việc trong môi trường nước.
- Lắp đặt linh hoạt: Van có thể lắp đặt theo phương ngang hoặc phương thẳng đứng, phù hợp với nhiều cấu hình đường ống khác nhau.
So sánh Van 1 chiều lò xo Shinyi DN200 và Van 1 chiều lá lật DN200
| Tiêu chí | Van 1 chiều lò xo Shinyi DN200 | Van 1 chiều lá lật Shinyi DN200 |
| Cơ cấu đóng mở | Đĩa van trượt theo trục + lò xo inox đàn hồi | Đĩa van dạng cánh lật quay quanh trục bản lề |
| Áp suất mở tối thiểu (Cracking Pressure) | 0.03 – 0.05 bar | 0.15 – 0.25 bar |
| Tốc độ đóng van | 0.2 – 0.4 giây sau khi dòng chảy giảm | 0.8 – 1.5 giây |
| Khả năng chống búa nước | Rất tốt nhờ lò xo đóng nhanh | Trung bình do quán tính cánh lật |
| Độ ồn khi đóng | < 30 dB (gần như không gây tiếng ồn) | 50 – 70 dB do va đập cánh van |
| Tổn thất áp suất qua van | 0.2 – 0.35 bar | 0.05 – 0.15 bar |
| Chiều dài van (Face to Face) | Khoảng 230 mm | Khoảng 495 mm |
| Trọng lượng trung bình | 45 – 55 kg | 70 – 85 kg |
| Kiểu lắp đặt | Lắp ngang hoặc thẳng đứng | Chủ yếu lắp ngang |
| Độ ổn định khi dòng chảy yếu | Hoạt động tốt nhờ lò xo hỗ trợ | Có thể không đóng kín khi lưu lượng thấp |
| Khả năng bảo vệ máy bơm | Rất tốt, đóng nhanh tránh dòng hồi | Tốt nhưng có độ trễ |
| Bảo trì | Ít bảo trì, kết cấu kín | Cần kiểm tra bản lề và trục định kỳ |
| Ứng dụng phù hợp | Trạm bơm, PCCC, hệ thống áp lực cao | Hệ thống cấp nước, thoát nước |
Cấu tạo Van 1 chiều lò xo Shinyi DN200
Van 1 chiều lò xo Shinyi DN200 gồm các bộ phận chính:
- Thân van (Body): Được chế tạo từ gang cầu FCD450 có khả năng chịu áp lực tốt và chống ăn mòn cao.
- Đĩa van (Disc): Được làm từ inox SUS304 hoặc SUS316 giúp tăng độ bền và đảm bảo độ kín khi đóng van.
- Bạc đỡ (Bearing): Bộ phận giúp giảm ma sát khi đĩa van chuyển động.
- Trục van (Shaft): Trục inox giúp giữ và dẫn hướng cho đĩa van trong quá trình hoạt động.
- Lò xo (Spring): Lò xo inox tạo lực đàn hồi giúp đĩa van đóng nhanh khi dòng chảy dừng lại.
- Bộ khuếch tán (Diffuser Core): Giúp ổn định dòng chảy và giảm tổn thất áp suất khi lưu chất đi qua van.
- Nút bịt (Plug): Chế tạo từ đồng giúp bảo vệ các chi tiết bên trong.
- Bu lông liên kết (Int Hex Bolt): Bu lông inox giúp cố định các bộ phận của van chắc chắn.

Nguyên lý hoạt động
Van hoạt động dựa trên sự chênh lệch áp suất của dòng chảy và lực đàn hồi của lò xo.
- Khi lưu chất chảy đúng chiều → áp lực dòng chảy đẩy đĩa van nén lò xo và mở van để dòng chảy đi qua.
- Khi dòng chảy giảm hoặc dừng → lò xo sẽ đẩy đĩa van trở về vị trí đóng.
- Nếu xuất hiện dòng chảy ngược → áp lực phía sau kết hợp với lực lò xo ép chặt đĩa van vào bề mặt làm kín, ngăn dòng chảy quay ngược.
Ứng dụng của Van 1 chiều lò xo Shinyi DN200
Van được sử dụng rộng rãi trong nhiều hệ thống:
- Hệ thống cấp nước sinh hoạt
- Trạm bơm nước
- Hệ thống phòng cháy chữa cháy (PCCC)
- Nhà máy xử lý nước
- Hệ thống đường ống công nghiệp
Lưu ý khi lắp đặt và sử dụng
Để van hoạt động ổn định và bền bỉ:
- Lắp đúng chiều mũi tên trên thân van
- Kiểm tra mặt bích và gioăng trước khi lắp đặt
- Siết bu lông đều lực để đảm bảo độ kín
- Vệ sinh đường ống trước khi lắp van
- Thực hiện kiểm tra và bảo trì định kỳ
Xem thêm các sản phẩm ống phụ kiện giá tốt giao hàng toàn quốc liên hệ ngay.
