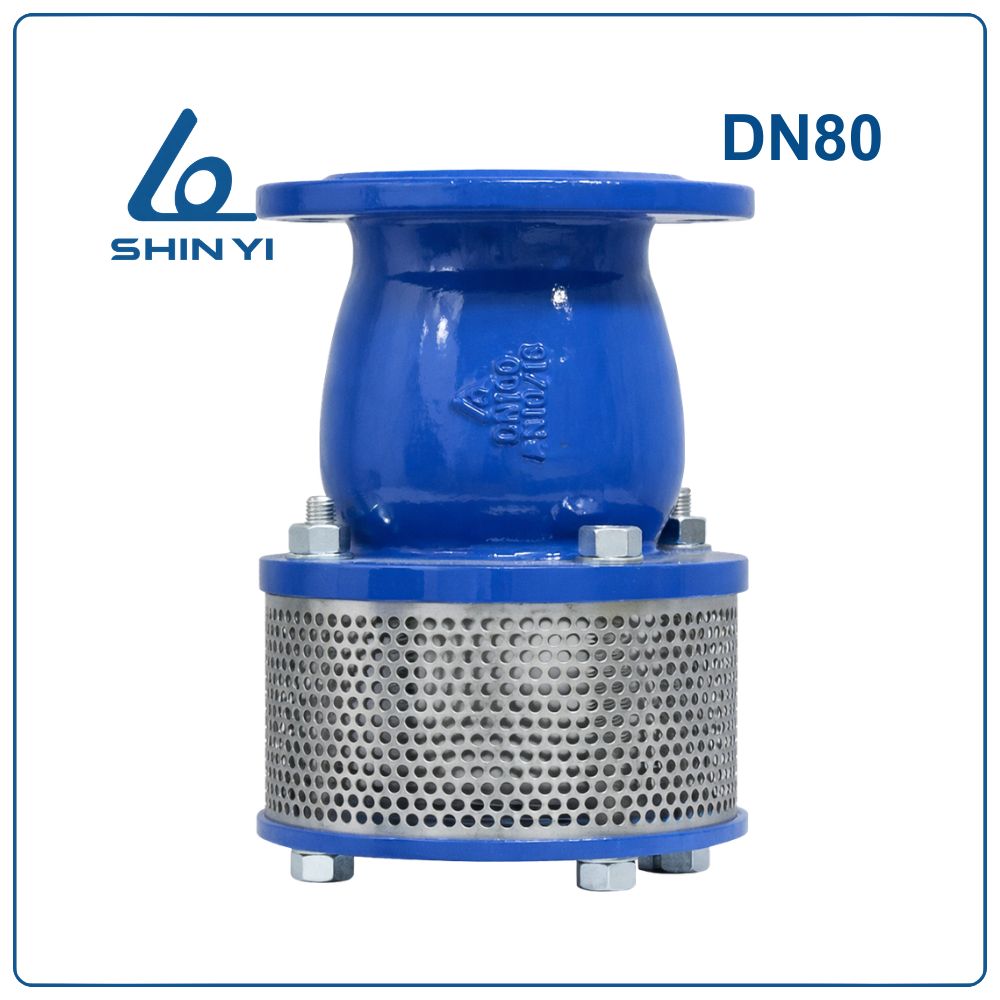

Rọ bơm Shinyi DN80

Rọ Bơm Shinyi DN80 Là Gì?

Rọ bơm Shinyi DN80 (Phi 89 – 3 inch) là thiết bị kết hợp giữa van một chiều và lưới lọc, được lắp đặt tại đầu hút của máy bơm nước. Thiết bị cho phép nước đi qua lưới lọc vào hệ thống, đồng thời giữ lại các tạp chất rắn trong nguồn nước.

Khi máy bơm ngừng hoạt động, cơ cấu van một chiều sẽ tự động đóng lại để ngăn nước chảy ngược ra ngoài, giúp duy trì nước trong đường ống hút.

Rọ bơm DN80 có kích thước danh định DN80 (3 inch), phù hợp với đường ống có đường kính ngoài khoảng 89 mm, thường được sử dụng trong các hệ thống bơm nước dân dụng và công nghiệp.

Thông Số Kỹ Thuật

Ưu Điểm Của Rọ Bơm Shinyi DN80

• Bảo vệ thiết bị bơm: Giữ lại các tạp chất rắn trước khi nước đi vào máy bơm.
• Giữ nước trong đường ống: Van một chiều giúp duy trì cột nước trong hệ thống hút.
• Độ bền cơ học cao: Thân gang cầu có khả năng chịu áp lực tốt.
• Khả năng chống ăn mòn tốt: Lưới lọc và các chi tiết inox giúp thiết bị hoạt động bền bỉ.
• Giảm chi phí bảo trì: Hạn chế tình trạng hư hỏng máy bơm do tạp chất.

Cấu Tạo Rọ Bơm Shinyi DN80

Rọ bơm DN80 được thiết kế gồm nhiều chi tiết cơ khí liên kết với nhau nhằm đảm bảo khả năng lọc rác và chống chảy ngược hiệu quả.

1. Mặt bích (Flange): Được đúc từ gang cầu theo tiêu chuẩn ASTM A536 / EN GJS 500-7, dùng để kết nối với đường ống hút.
2. Lưới lọc (Net): Làm từ Inox AISI 304, giúp giữ lại cát, rác và các tạp chất trong nước.
3. Bu lông (Bolt): Chế tạo từ thép Carbon A194, dùng để cố định các bộ phận của rọ bơm.
4. Đai ốc (Nut): Làm từ thép Carbon A194, kết hợp cùng bu lông tạo liên kết chắc chắn.
5. Vòng đệm (Washer): Làm từ thép Carbon A194, giúp phân bố lực siết bu lông đều.
6. Thân rọ bơm (Body): Được đúc từ gang cầu ASTM A536 / EN GJS 500-7, có khả năng chịu lực và áp suất tốt.
7. Đĩa van (Disc): Là bộ phận đóng mở chính, được làm từ gang cầu bọc cao su EPDM để tăng độ kín.
8. Bạc đỡ (Bearing): Chế tạo từ Inox AISI 304, giúp giảm ma sát khi trục van chuyển động.
9. Trục van (Shaft): Làm từ Inox AISI 304, có khả năng chống ăn mòn.
10. Lò xo (Spring): Làm từ Inox AISI 304, giúp đĩa van đóng lại khi dòng chảy dừng.
11. Lõi khuếch tán (Diffuser Core): Được đúc từ gang cầu, giúp ổn định dòng nước khi đi qua rọ bơm.
12. Nút bịt (Plug): Làm từ đồng thau theo tiêu chuẩn ASTM B824, dùng để xả cặn hoặc kiểm tra thiết bị.
13. Bu lông lục giác chìm (Internal Hex Bolt): Chế tạo từ Inox AISI 304, dùng để cố định các bộ phận bên trong rọ bơm.

Nguyên Lý Hoạt Động

Khi máy bơm vận hành, lực hút trong đường ống sẽ làm mở đĩa van bên trong rọ bơm, cho phép nước đi qua lưới lọc và đi vào hệ thống.

Trong quá trình này, các tạp chất rắn sẽ bị giữ lại bên ngoài lưới lọc. Khi máy bơm dừng hoạt động, lò xo sẽ đẩy đĩa van đóng lại, ngăn nước trong đường ống chảy ngược ra ngoài.

Nhờ vậy, hệ thống luôn duy trì được lượng nước cần thiết để máy bơm khởi động hiệu quả.

Hướng Dẫn Lắp Đặt

Bước 1: Kiểm tra thiết bị trước khi lắp đặt để đảm bảo rọ bơm không bị hư hỏng.

Bước 2: Làm sạch đầu đường ống hút của máy bơm.

Bước 3: Đặt rọ bơm tại vị trí đầu hút của hệ thống bơm.

Bước 4: Lắp gioăng làm kín giữa hai mặt bích.

Bước 5: Lắp bu lông và siết chặt theo thứ tự đối xứng.

Bước 6: Kiểm tra lại toàn bộ các mối nối trước khi vận hành.

Bước 7: Khởi động máy bơm để kiểm tra hoạt động của rọ bơm.

Lưu Ý Khi Sử Dụng

• Vệ sinh lưới lọc định kỳ để tránh tắc nghẽn.
• Không để rọ bơm làm việc trong môi trường có nhiều rác lớn.
• Kiểm tra định kỳ các bộ phận chuyển động như trục van và lò xo.
• Không vận hành thiết bị vượt quá áp suất cho phép.
• Khi lưu lượng hút giảm, cần kiểm tra và vệ sinh rọ bơm.

Ứng Dụng

Rọ bơm Shinyi DN80 được sử dụng phổ biến trong các hệ thống:

• Hệ thống bơm nước sinh hoạt
• Hệ thống cấp nước công nghiệp
• Hệ thống bơm nước tưới tiêu
• Hệ thống phòng cháy chữa cháy
• Hệ thống bơm nước cho bể chứa
