Rọ bơm Shinyi DN250

Rọ Bơm Shinyi DN250 Là Gì?

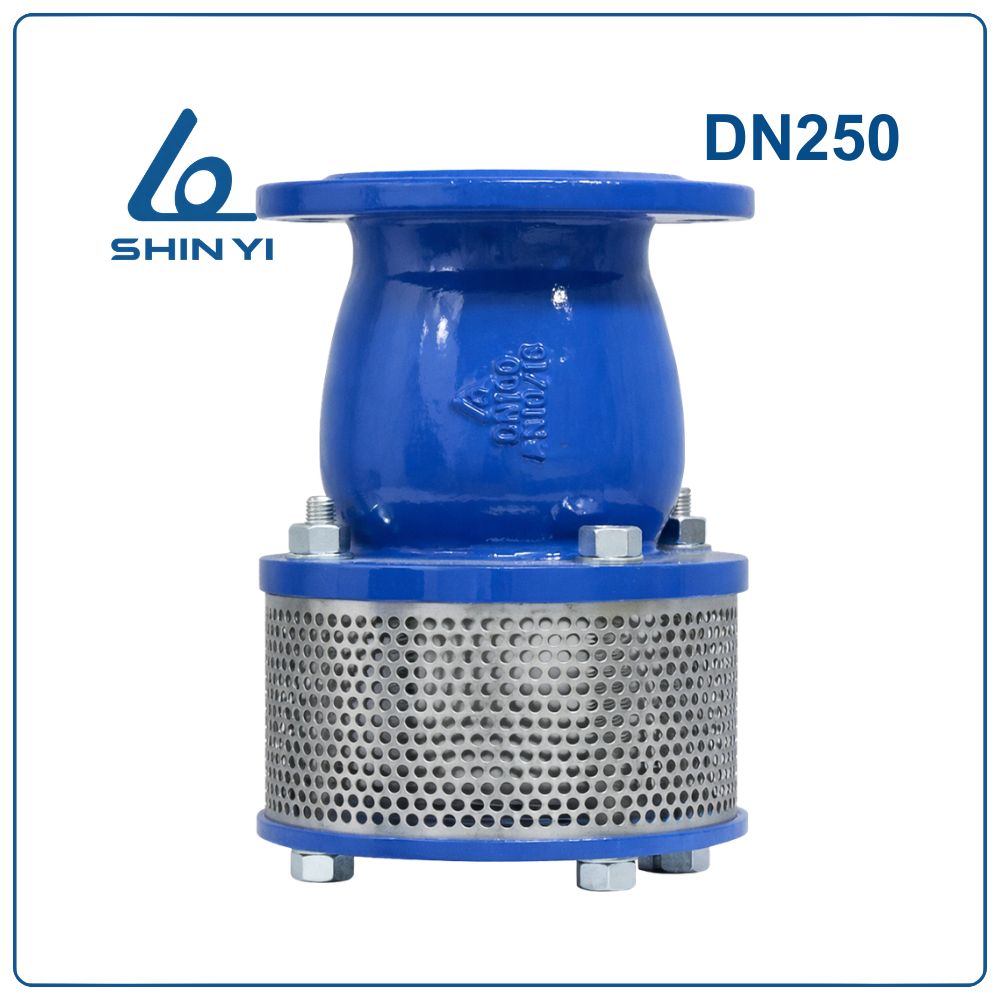

Rọ bơm Shinyi DN250 (Phi 273 – 10 inch) là thiết bị cơ khí được lắp tại đầu hút của máy bơm, kết hợp giữa van một chiều và lưới lọc bảo vệ. Khi máy bơm vận hành, nước sẽ đi qua lưới lọc và vào hệ thống. Ngược lại khi bơm ngừng hoạt động, van sẽ tự động đóng lại để ngăn dòng nước chảy ngược.

Với kích thước danh định DN250 (10 inch), thiết bị phù hợp với hệ thống đường ống có đường kính khoảng 273 mm, thường được sử dụng trong các hệ thống bơm có lưu lượng lớn.

Thông Số Kỹ Thuật Cơ Bản

Đặc Điểm Nổi Bật Của Rọ Bơm DN250

• Lọc rác hiệu quả ngay tại đầu hút: Lưới lọc inox giúp giữ lại các hạt rắn, cặn bẩn và vật thể lạ trong nguồn nước.
• Hạn chế hiện tượng tụt nước: Cơ cấu van một chiều giúp duy trì nước trong đường ống, giúp máy bơm khởi động nhanh.
• Kết cấu cơ khí chắc chắn: Thân gang cầu có khả năng chịu lực tốt và ít bị biến dạng khi làm việc trong môi trường áp lực.
• Khả năng chống ăn mòn tốt: Các chi tiết inox giúp thiết bị làm việc bền bỉ trong môi trường nước.
• Độ ổn định cao trong vận hành: Hệ thống lò xo và trục van giúp đĩa van đóng mở linh hoạt.

Cấu Tạo Rọ Bơm Shinyi DN250

Thiết bị được thiết kế với nhiều bộ phận liên kết chặt chẽ nhằm đảm bảo khả năng lọc rác và chống chảy ngược hiệu quả.

1. Mặt bích (Flange): Được đúc từ gang cầu theo tiêu chuẩn ASTM A536 / EN GJS 500-7, dùng để kết nối rọ bơm với đường ống hút của hệ thống.
2. Lưới lọc (Net): Chế tạo từ Inox AISI 304, có chức năng giữ lại các tạp chất rắn trước khi nước đi vào máy bơm.
3. Bu lông (Bolt): Làm từ thép Carbon A194, giúp liên kết và cố định các bộ phận của thiết bị.
4. Đai ốc (Nut): Sử dụng thép Carbon A194, kết hợp cùng bu lông để tạo nên liên kết chắc chắn.
5. Vòng đệm (Washer): Làm từ thép Carbon A194, giúp phân bố lực siết bu lông đồng đều.
6. Thân rọ bơm (Body): Được đúc từ gang cầu ASTM A536 / EN GJS 500-7, đảm bảo độ bền và khả năng chịu áp lực cao.
7. Đĩa van (Disc): Là bộ phận đóng mở chính, được làm từ gang cầu bọc cao su EPDM để tạo độ kín.
8. Bạc đỡ (Bearing): Làm từ Inox AISI 304, giúp giảm ma sát trong quá trình chuyển động của trục van.
9. Trục van (Shaft): Chế tạo từ Inox AISI 304, có khả năng chống ăn mòn và chịu lực tốt.
10. Lò xo (Spring): Làm từ Inox AISI 304, giúp đĩa van đóng nhanh khi máy bơm ngừng hoạt động.
11. Lõi khuếch tán (Diffuser Core): Được đúc từ gang cầu, có tác dụng ổn định dòng nước khi đi qua thiết bị.
12. Nút bịt (Plug): Làm từ đồng thau theo tiêu chuẩn ASTM B824, dùng để xả cặn hoặc kiểm tra thiết bị.
13. Bu lông lục giác chìm (Internal Hex Bolt): Làm từ Inox AISI 304, giúp cố định các chi tiết bên trong của rọ bơm.

Cơ Chế Hoạt Động

Khi máy bơm bắt đầu vận hành, lực hút tạo ra trong đường ống sẽ làm mở đĩa van bên trong rọ bơm, cho phép nước đi qua lưới lọc và đi vào hệ thống.

Trong quá trình này, các tạp chất rắn sẽ bị giữ lại bên ngoài lưới lọc. Khi máy bơm ngừng hoạt động, lò xo sẽ đẩy đĩa van trở về vị trí đóng, ngăn không cho nước trong đường ống chảy ngược ra ngoài.

Nhờ vậy, hệ thống luôn duy trì được cột nước cần thiết để máy bơm có thể hoạt động ổn định trong lần khởi động tiếp theo.

Các Bước Lắp Đặt Rọ Bơm DN250

Bước 1: Kiểm tra tổng thể rọ bơm trước khi lắp đặt để đảm bảo thiết bị không bị hư hỏng.

Bước 2: Làm sạch đầu đường ống hút của máy bơm nhằm loại bỏ rỉ sét và cặn bẩn.

Bước 3: Đưa rọ bơm vào vị trí lắp đặt tại đầu hút của hệ thống bơm.

Bước 4: Lắp gioăng làm kín giữa hai mặt bích để tránh rò rỉ.

Bước 5: Lắp bu lông và siết chặt theo thứ tự đối xứng để đảm bảo độ kín.

Bước 6: Kiểm tra lại toàn bộ các vị trí liên kết sau khi lắp đặt.

Bước 7: Khởi động máy bơm để kiểm tra khả năng hút nước và tình trạng hoạt động của thiết bị.

Lưu Ý Khi Sử Dụng

• Thường xuyên kiểm tra và vệ sinh lưới lọc để tránh tình trạng tắc nghẽn.
• Không sử dụng rọ bơm trong môi trường có nhiều rác lớn hoặc vật thể cứng.
• Kiểm tra định kỳ các bộ phận như lò xo, trục van và đĩa van.
• Đảm bảo thiết bị làm việc trong giới hạn áp suất và nhiệt độ cho phép.
• Khi máy bơm có dấu hiệu giảm lưu lượng hút, cần kiểm tra rọ bơm để vệ sinh.

Ứng Dụng Trong Thực Tế

Rọ bơm Shinyi DN250 thường được lắp đặt trong các hệ thống như:

• Trạm bơm cấp nước đô thị
• Hệ thống phòng cháy chữa cháy công nghiệp
• Nhà máy xử lý nước và nước thải
• Hệ thống bơm nước trong khu công nghiệp
• Hệ thống bơm nước nông nghiệp và thủy lợi
