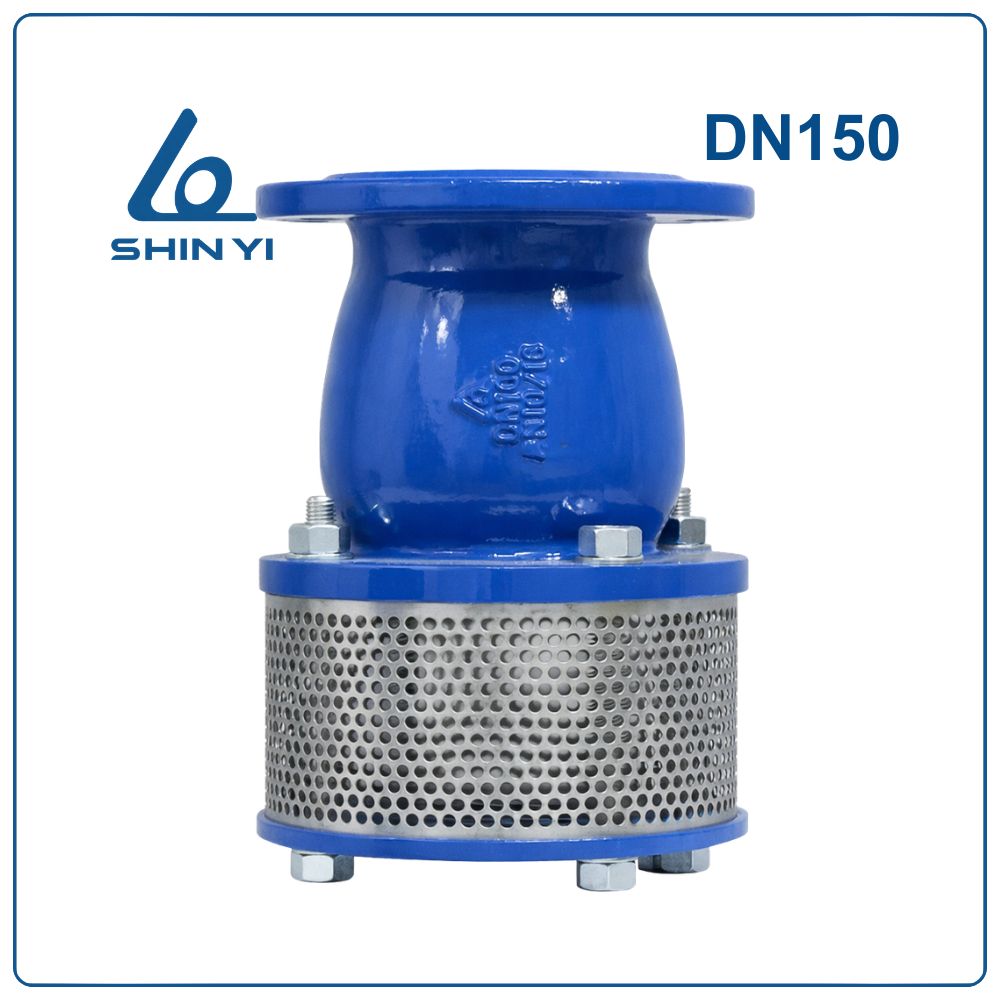

Rọ bơm Shinyi DN150

Khái Niệm Rọ Bơm Shinyi DN150

Rọ bơm Shinyi DN150 (Phi 168 – 6 inch) (Foot Valve Strainer) là thiết bị van một chiều kết hợp lưới lọc, được lắp đặt tại đầu hút của hệ thống bơm nước. Thiết bị giúp ngăn chặn rác và tạp chất đi vào máy bơm, đồng thời giữ nước trong đường ống khi máy bơm dừng hoạt động.

Sản phẩm có kích thước danh định DN150, tương đương 6 inch, phù hợp với đường ống có đường kính ngoài khoảng 168mm.

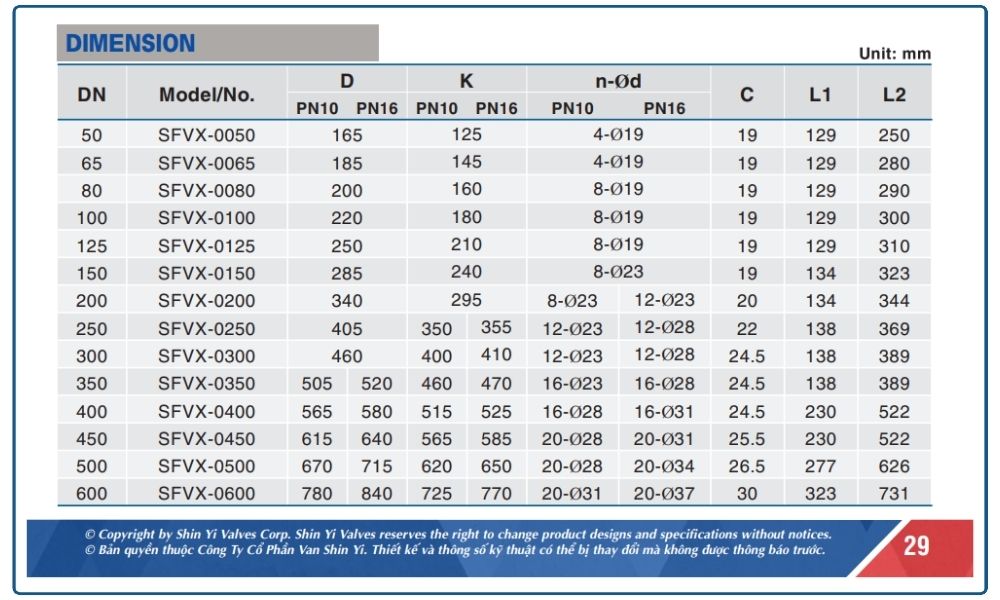

Thông Số Kỹ Thuật Rọ Bơm Shinyi DN150

Ưu Điểm Của Rọ Bơm Shinyi DN150

• Khả năng lọc rác hiệu quả: Lưới lọc inox giúp giữ lại cát, sỏi và các tạp chất rắn trong nguồn nước.
• Chống tụt nước trong đường ống: Cơ chế van một chiều giúp duy trì cột nước trong hệ thống khi máy bơm ngừng hoạt động.
• Kết cấu bền chắc: Thân gang cầu có khả năng chịu áp lực và chống va đập tốt.
• Hoạt động ổn định: Lò xo inox giúp đĩa van đóng nhanh, hạn chế hiện tượng chảy ngược.
• Tuổi thọ cao: Vật liệu inox và gang cầu giúp thiết bị chống ăn mòn và sử dụng lâu dài.

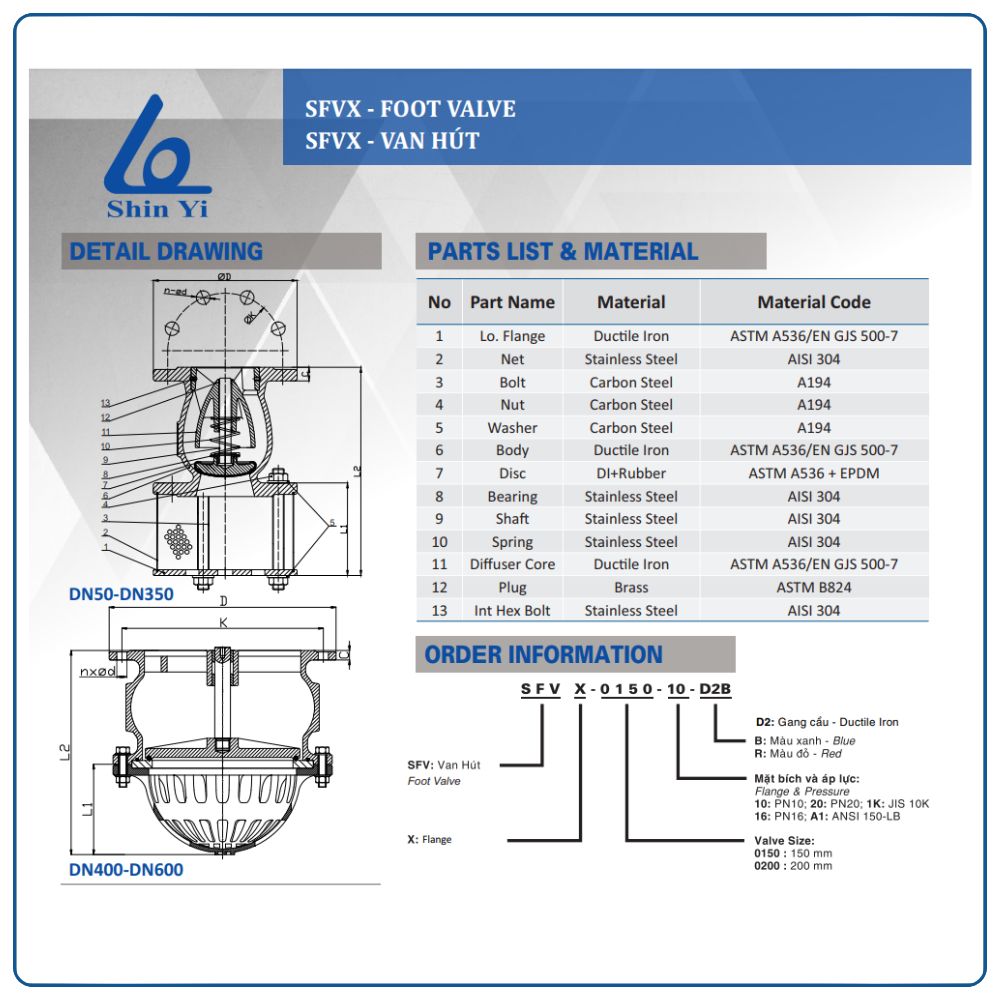

Cấu Tạo Rọ Bơm Shinyi DN150

Rọ bơm Shinyi DN150 được thiết kế với nhiều bộ phận cơ khí kết hợp nhằm đảm bảo khả năng lọc rác và chống chảy ngược hiệu quả.

1. Mặt bích (Flange): Được đúc từ gang cầu Ductile Iron theo tiêu chuẩn ASTM A536 / EN GJS 500-7, dùng để kết nối rọ bơm với hệ thống đường ống hút.
2. Lưới lọc (Net): Chế tạo từ Inox AISI 304, có nhiệm vụ giữ lại rác, cát và tạp chất rắn trong nước.
3. Bu lông (Bolt): Làm từ thép Carbon A194, giúp liên kết các bộ phận của rọ bơm.
4. Đai ốc (Nut): Sản xuất từ thép Carbon A194, kết hợp với bu lông tạo liên kết chắc chắn.
5. Vòng đệm (Washer): Làm từ thép Carbon A194, giúp phân bố lực siết đều và tăng độ bền cho liên kết.
6. Thân rọ bơm (Body): Đúc từ gang cầu ASTM A536 / EN GJS 500-7, có khả năng chịu lực và áp suất tốt.
7. Đĩa van (Disc): Được chế tạo từ gang cầu bọc cao su EPDM, giúp tạo độ kín khi van đóng.
8. Bạc đỡ (Bearing): Làm từ Inox AISI 304, giúp giảm ma sát khi van hoạt động.
9. Trục van (Shaft): Chế tạo từ Inox AISI 304, có khả năng chống ăn mòn cao.
10. Lò xo (Spring): Làm từ Inox AISI 304, giúp đĩa van đóng nhanh khi dòng chảy ngừng.
11. Lõi khuếch tán (Diffuser Core): Được đúc từ gang cầu ASTM A536 / EN GJS 500-7, giúp ổn định dòng nước khi đi qua rọ bơm.
12. Nút bịt (Plug): Làm từ đồng thau theo tiêu chuẩn ASTM B824, dùng để xả cặn hoặc kiểm tra thiết bị.
13. Bu lông lục giác chìm (Internal Hex Bolt): Được chế tạo từ Inox AISI 304, giúp cố định các bộ phận bên trong của rọ bơm.

Nguyên Lý Hoạt Động

Khi máy bơm vận hành, lực hút của bơm sẽ làm mở đĩa van bên trong rọ bơm để nước đi qua lưới lọc và vào hệ thống bơm. Trong quá trình này, các tạp chất rắn sẽ bị giữ lại bên ngoài lưới lọc.

Khi máy bơm dừng hoạt động, lò xo sẽ đẩy đĩa van đóng lại, ngăn không cho nước chảy ngược ra ngoài và giữ nước trong đường ống, giúp máy bơm dễ dàng khởi động lại.

Hướng Dẫn Lắp Đặt Rọ Bơm Shinyi DN150

Bước 1: Kiểm tra thiết bị
Kiểm tra rọ bơm trước khi lắp đặt để đảm bảo các bộ phận không bị hư hỏng.

Bước 2: Làm sạch đường ống hút
Loại bỏ cặn bẩn hoặc vật cản tại đầu đường ống trước khi lắp đặt.

Bước 3: Xác định vị trí lắp đặt
Rọ bơm cần được lắp đặt tại đầu hút của máy bơm và đặt trong nguồn nước.

Bước 4: Lắp gioăng làm kín
Đặt gioăng giữa hai mặt bích để đảm bảo độ kín.

Bước 5: Lắp bu lông và siết chặt
Siết bu lông theo thứ tự đối xứng để đảm bảo lực siết đều.

Bước 6: Kiểm tra sau lắp đặt
Kiểm tra lại toàn bộ mối nối và các vị trí bu lông.

Bước 7: Vận hành thử
Khởi động máy bơm và kiểm tra khả năng hút nước cũng như tình trạng rò rỉ.

Lưu Ý Khi Sử Dụng

• Thường xuyên kiểm tra và vệ sinh lưới lọc để tránh tình trạng tắc nghẽn.
• Không để rọ bơm hoạt động trong môi trường có nhiều rác lớn hoặc tạp chất vượt quá khả năng lọc.
• Kiểm tra định kỳ các bộ phận như đĩa van, lò xo và trục van để đảm bảo thiết bị hoạt động ổn định.
• Không vận hành thiết bị vượt quá áp suất và nhiệt độ cho phép.
• Khi lưu lượng hút của máy bơm giảm, cần kiểm tra rọ bơm để vệ sinh hoặc thay thế lưới lọc nếu cần.

Ứng Dụng Thực Tế

Rọ bơm Shinyi DN150 được sử dụng phổ biến trong nhiều hệ thống như:

• Trạm bơm cấp nước sinh hoạt
• Hệ thống phòng cháy chữa cháy
• Hệ thống bơm nước công nghiệp
• Nhà máy xử lý nước và nước thải
• Hệ thống bơm nước nông nghiệp và thủy lợi
