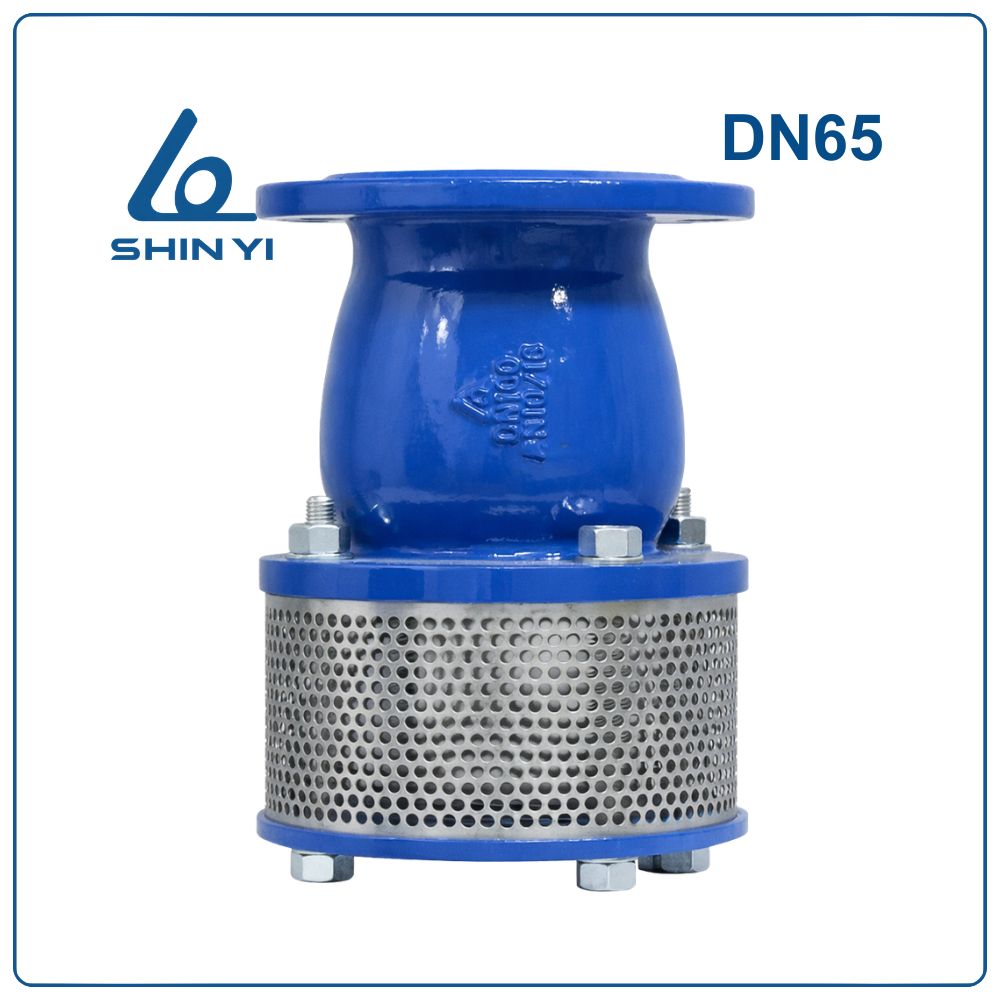

Rọ bơm Shinyi DN65

Giới Thiệu Rọ Bơm Shinyi DN65

Rọ bơm Shinyi DN65 (Phi 76 – 2.1/2 inch) là thiết bị cơ khí chuyên dùng trong hệ thống bơm nước, được lắp tại đầu hút của đường ống để lọc tạp chất và ngăn dòng chảy ngược.

Sản phẩm có kích thước danh định DN65 (2.5 inch), phù hợp với đường ống có đường kính ngoài khoảng 76 mm. Với cấu tạo chắc chắn và lưới lọc inox bền bỉ, rọ bơm DN65 được sử dụng phổ biến trong nhiều hệ thống cấp nước và công nghiệp.

Thông Số Kỹ Thuật

Ưu Điểm Của Rọ Bơm Shinyi DN65

• Lọc tạp chất hiệu quả: Lưới lọc inox có độ bền cao giúp giữ lại cát, rác và các vật thể rắn trong nước.
• Ngăn dòng chảy ngược: Cơ cấu van một chiều giúp giữ nước trong đường ống khi máy bơm dừng hoạt động.
• Kết cấu chắc chắn: Thân gang cầu có khả năng chịu lực tốt và ít bị biến dạng trong quá trình sử dụng.
• Độ bền cao: Các chi tiết inox giúp thiết bị chống ăn mòn tốt trong môi trường nước.
• Hoạt động ổn định: Hệ thống lò xo giúp đĩa van đóng mở nhanh và chính xác.

Cấu Tạo Rọ Bơm Shinyi DN65

Rọ bơm DN65 được thiết kế với nhiều bộ phận cơ khí liên kết chặt chẽ để đảm bảo hiệu quả lọc rác và độ kín của hệ thống.

1. Mặt bích (Flange): Được đúc từ gang cầu theo tiêu chuẩn ASTM A536 / EN GJS 500-7, dùng để kết nối rọ bơm với đường ống hút.
2. Lưới lọc (Net): Làm từ Inox AISI 304, có nhiệm vụ giữ lại cát, rác và các tạp chất rắn trong nước.
3. Bu lông (Bolt): Chế tạo từ thép Carbon A194, dùng để liên kết các bộ phận của thiết bị.
4. Đai ốc (Nut): Làm từ thép Carbon A194, kết hợp cùng bu lông để tạo liên kết chắc chắn.
5. Vòng đệm (Washer): Làm từ thép Carbon A194, giúp phân bố lực siết bu lông đồng đều.
6. Thân rọ bơm (Body): Được đúc từ gang cầu ASTM A536 / EN GJS 500-7, đảm bảo độ bền và khả năng chịu áp lực.
7. Đĩa van (Disc): Là bộ phận đóng mở chính, được chế tạo từ gang cầu bọc cao su EPDM.
8. Bạc đỡ (Bearing): Làm từ Inox AISI 304, giúp giảm ma sát khi trục van chuyển động.
9. Trục van (Shaft): Chế tạo từ Inox AISI 304, có khả năng chống ăn mòn tốt.
10. Lò xo (Spring): Làm từ Inox AISI 304, giúp đĩa van đóng nhanh khi dòng chảy dừng.
11. Lõi khuếch tán (Diffuser Core): Được đúc từ gang cầu, giúp ổn định dòng nước khi đi qua rọ bơm.
12. Nút bịt (Plug): Làm từ đồng thau theo tiêu chuẩn ASTM B824, dùng để xả cặn hoặc kiểm tra thiết bị.
13. Bu lông lục giác chìm (Internal Hex Bolt): Được chế tạo từ Inox AISI 304, giúp cố định các chi tiết bên trong của rọ bơm.

Nguyên Lý Hoạt Động

Khi máy bơm vận hành, lực hút sẽ làm mở đĩa van bên trong rọ bơm để nước đi qua lưới lọc và vào hệ thống.

Trong quá trình này, các tạp chất rắn sẽ bị giữ lại bên ngoài lưới lọc. Khi máy bơm dừng hoạt động, lò xo sẽ đẩy đĩa van đóng lại để ngăn nước chảy ngược.

Cơ chế này giúp duy trì nước trong đường ống hút và hỗ trợ máy bơm hoạt động hiệu quả khi khởi động lại.

Hướng Dẫn Lắp Đặt

Bước 1: Kiểm tra tình trạng rọ bơm trước khi lắp đặt.

Bước 2: Vệ sinh đầu đường ống hút để loại bỏ cặn bẩn.

Bước 3: Đặt rọ bơm vào vị trí đầu hút của hệ thống bơm.

Bước 4: Lắp gioăng làm kín giữa hai mặt bích.

Bước 5: Lắp bu lông và siết chặt theo thứ tự đối xứng.

Bước 6: Kiểm tra lại toàn bộ các mối nối.

Bước 7: Vận hành thử máy bơm để kiểm tra hoạt động của thiết bị.

Lưu Ý Khi Sử Dụng

• Vệ sinh lưới lọc định kỳ để đảm bảo lưu lượng nước ổn định.
• Không để rọ bơm làm việc trong môi trường có nhiều rác lớn.
• Kiểm tra định kỳ trục van, lò xo và đĩa van.
• Không vận hành thiết bị vượt quá áp suất cho phép.
• Khi lưu lượng bơm giảm, cần kiểm tra rọ bơm để vệ sinh.

Ứng Dụng

Rọ bơm Shinyi DN65 được sử dụng phổ biến trong:

• Hệ thống cấp nước sinh hoạt
• Hệ thống bơm nước công nghiệp
• Hệ thống bơm nước tưới tiêu
• Hệ thống phòng cháy chữa cháy quy mô nhỏ
• Hệ thống bơm nước trong nhà máy
