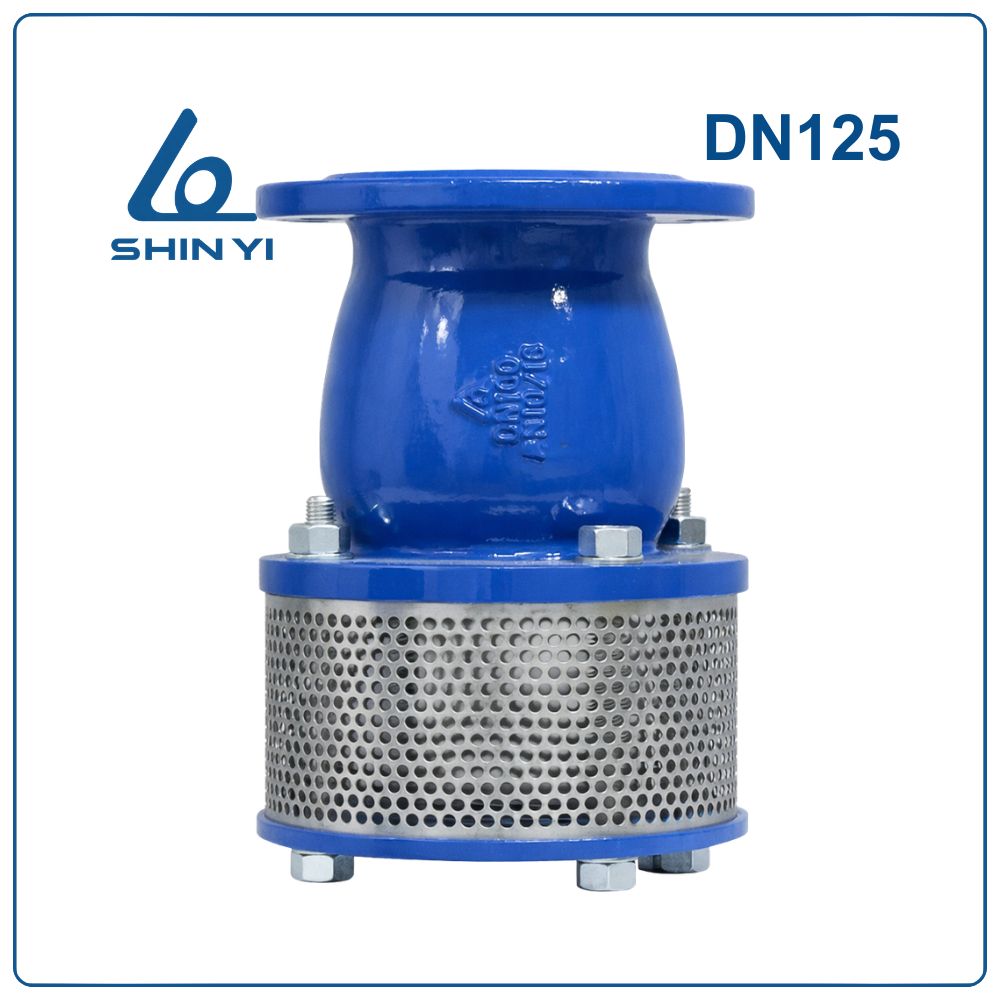

Rọ bơm Shinyi DN125

Khái Niệm Rọ Bơm Shinyi DN125

Rọ bơm Shinyi DN125 (Phi 141 – 5 inch) (Foot Valve Strainer) là thiết bị van một chiều kết hợp lưới lọc, được lắp đặt ở đầu hút của máy bơm nhằm ngăn chặn rác và tạp chất đi vào hệ thống.

Sản phẩm có kích thước danh định DN125, tương đương 5 inch, phù hợp với đường ống có đường kính ngoài khoảng 141mm. Thiết bị giúp duy trì cột nước trong đường ống và hỗ trợ quá trình khởi động bơm diễn ra dễ dàng hơn.

Thông Số Kỹ Thuật Rọ Bơm Shinyi DN125

Ưu Điểm Của Rọ Bơm Shinyi DN125

• Lọc rác hiệu quả: Lưới lọc inox giúp giữ lại cát, rác và các tạp chất trước khi nước đi vào máy bơm.
• Ngăn chảy ngược: Cơ chế van một chiều giúp giữ nước trong đường ống, tránh tụt nước khi máy bơm ngừng hoạt động.
• Độ bền cao: Thân gang cầu có khả năng chịu áp lực tốt và chống va đập hiệu quả.
• Hoạt động ổn định: Lò xo inox hỗ trợ đĩa van đóng nhanh và chính xác.
• Tuổi thọ lâu dài: Các bộ phận inox chống ăn mòn giúp thiết bị vận hành bền bỉ trong nhiều môi trường nước.

Cấu Tạo Rọ Bơm Shinyi DN125

Rọ bơm Shinyi DN125 được cấu thành từ nhiều chi tiết cơ khí nhằm đảm bảo khả năng lọc rác và chống chảy ngược hiệu quả.

1. Mặt bích (Flange): Được đúc từ gang cầu Ductile Iron theo tiêu chuẩn ASTM A536 / EN GJS 500-7, dùng để kết nối rọ bơm với đường ống hút.
2. Lưới lọc (Net): Làm từ Inox AISI 304, có nhiệm vụ giữ lại cát, rác và các tạp chất rắn trong nguồn nước.
3. Bu lông (Bolt): Chế tạo từ thép Carbon A194, dùng để liên kết các bộ phận của rọ bơm.
4. Đai ốc (Nut): Làm từ thép Carbon A194, kết hợp cùng bu lông để tạo liên kết chắc chắn.
5. Vòng đệm (Washer): Làm từ thép Carbon A194, giúp phân bố lực siết đều và tăng độ bền cho liên kết bu lông.
6. Thân rọ bơm (Body): Được đúc từ gang cầu ASTM A536 / EN GJS 500-7, có khả năng chịu áp lực tốt và độ bền cao.
7. Đĩa van (Disc): Làm từ gang cầu bọc cao su EPDM, giúp tạo độ kín khi van đóng và ngăn nước chảy ngược.
8. Bạc đỡ (Bearing): Chế tạo từ Inox AISI 304, giúp giảm ma sát và tăng độ ổn định cho cơ cấu van.
9. Trục van (Shaft): Được làm từ Inox AISI 304, có khả năng chống ăn mòn tốt.
10. Lò xo (Spring): Làm từ Inox AISI 304, hỗ trợ đĩa van đóng nhanh khi dòng chảy dừng lại.
11. Lõi khuếch tán (Diffuser Core): Được đúc từ gang cầu ASTM A536 / EN GJS 500-7, giúp ổn định dòng chảy khi nước đi qua rọ bơm.
12. Nút bịt (Plug): Làm từ đồng thau theo tiêu chuẩn ASTM B824, dùng để xả cặn hoặc kiểm tra thiết bị.
13. Bu lông lục giác chìm (Internal Hex Bolt): Được chế tạo từ Inox AISI 304, giúp cố định các bộ phận bên trong của rọ bơm.

Nguyên Lý Hoạt Động

Khi máy bơm hoạt động, lực hút sẽ mở đĩa van bên trong rọ bơm để nước đi qua lưới lọc và đi vào hệ thống bơm. Trong quá trình này, các tạp chất rắn như cát hoặc rác sẽ bị giữ lại bên ngoài lưới lọc.

Khi máy bơm dừng hoạt động, lò xo sẽ đẩy đĩa van đóng lại, ngăn nước chảy ngược ra ngoài và giữ nước trong đường ống, giúp hệ thống bơm khởi động lại dễ dàng hơn.

Hướng Dẫn Lắp Đặt Rọ Bơm Shinyi DN125

Bước 1: Kiểm tra thiết bị
Kiểm tra rọ bơm trước khi lắp đặt để đảm bảo không có hư hỏng hoặc dị vật bên trong.

Bước 2: Vệ sinh đường ống
Làm sạch đầu đường ống hút của máy bơm để loại bỏ cặn bẩn và vật cản.

Bước 3: Xác định vị trí lắp đặt
Rọ bơm cần được lắp tại đầu hút của máy bơm và đặt trong nguồn nước.

Bước 4: Lắp gioăng làm kín
Đặt gioăng giữa hai mặt bích để đảm bảo độ kín.

Bước 5: Lắp bu lông và siết chặt
Siết bu lông theo nguyên tắc đối xứng để đảm bảo lực siết đều.

Bước 6: Kiểm tra kết nối
Kiểm tra lại toàn bộ mối nối sau khi lắp đặt.

Bước 7: Vận hành thử hệ thống
Khởi động máy bơm để kiểm tra khả năng hút nước và tình trạng rò rỉ.

Lưu Ý Khi Sử Dụng

• Cần vệ sinh lưới lọc định kỳ để tránh tình trạng tắc nghẽn do rác hoặc cặn bẩn.
• Không để rọ bơm hoạt động trong môi trường có nhiều cặn rắn lớn vượt quá khả năng lọc của lưới.
• Kiểm tra định kỳ các bộ phận như lò xo, đĩa van và lưới lọc để đảm bảo thiết bị hoạt động ổn định.
• Không vận hành hệ thống vượt quá áp suất và nhiệt độ làm việc cho phép.
• Khi phát hiện lưu lượng hút của bơm giảm, cần kiểm tra rọ bơm để vệ sinh hoặc thay thế lưới lọc.

Ứng Dụng Thực Tế

Rọ bơm Shinyi DN125 được sử dụng trong nhiều hệ thống kỹ thuật như:

• Hệ thống trạm bơm cấp nước sinh hoạt và công nghiệp
• Hệ thống phòng cháy chữa cháy
• Hệ thống bơm nước trong nhà máy và khu công nghiệp
• Nhà máy xử lý nước và nước thải
• Hệ thống bơm nước trong nông nghiệp và thủy lợi
