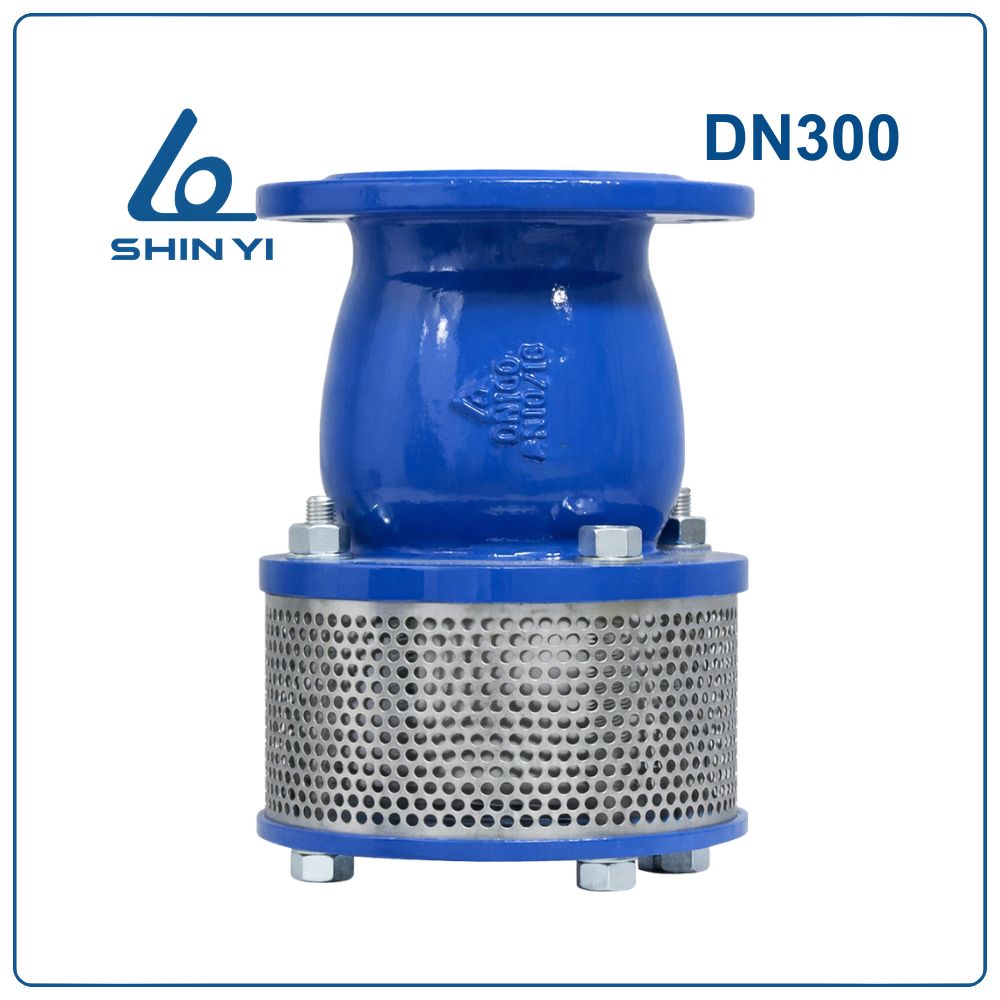

Rọ bơm Shinyi DN300

Rọ Bơm Shinyi DN300 Là Gì?

Rọ bơm Shinyi DN300 ( Phi 323 – 12 inch) là thiết bị cơ khí được lắp đặt tại đầu hút của đường ống bơm nước, có nhiệm vụ lọc tạp chất và ngăn nước chảy ngược khi máy bơm dừng hoạt động.

Thiết bị hoạt động dựa trên cơ chế của van một chiều kết hợp lưới lọc, cho phép nước đi vào hệ thống nhưng không cho phép dòng nước chảy ngược lại khi bơm ngừng vận hành.

Rọ bơm DN300 có kích thước danh định 12 inch, phù hợp với đường ống có đường kính ngoài khoảng 324 mm, thường được sử dụng trong các hệ thống bơm có lưu lượng lớn.

Thông Số Kỹ Thuật Cơ Bản

Ưu Điểm Của Rọ Bơm Shinyi DN300

• Khả năng lọc rác hiệu quả: Lưới lọc inox có độ bền cao, giúp giữ lại cặn bẩn và vật thể rắn trong nước.
• Bảo vệ máy bơm: Ngăn tạp chất đi vào cánh bơm, giảm nguy cơ hư hỏng thiết bị.
• Chống tụt nước trong đường ống: Cơ chế van một chiều giúp giữ nước trong đường ống khi bơm ngừng hoạt động.
• Kết cấu chắc chắn: Thân gang cầu chịu lực tốt, phù hợp với các hệ thống có áp lực lớn.
• Độ bền cao: Các chi tiết inox giúp tăng khả năng chống ăn mòn trong môi trường nước.

Cấu Tạo Rọ Bơm Shinyi DN300

Rọ bơm Shinyi DN300 được cấu thành từ nhiều chi tiết cơ khí khác nhau, phối hợp với nhau để đảm bảo khả năng lọc rác và chống chảy ngược hiệu quả.

1. Mặt bích (Flange): Được đúc từ gang cầu theo tiêu chuẩn ASTM A536 / EN GJS 500-7, dùng để kết nối rọ bơm với đường ống hút.
2. Lưới lọc (Net): Là bộ phận trực tiếp lọc tạp chất trong nước, được chế tạo từ Inox AISI 304 có độ bền cao.
3. Bu lông (Bolt): Làm từ thép Carbon A194, dùng để cố định các bộ phận của rọ bơm.
4. Đai ốc (Nut): Chế tạo từ thép Carbon A194, kết hợp cùng bu lông tạo liên kết chắc chắn.
5. Vòng đệm (Washer): Làm từ thép Carbon A194, giúp phân bố lực siết bu lông đồng đều.
6. Thân rọ bơm (Body): Được đúc từ gang cầu ASTM A536 / EN GJS 500-7, đảm bảo khả năng chịu áp lực và độ bền cơ học cao.
7. Đĩa van (Disc): Được chế tạo từ gang cầu bọc cao su EPDM, giúp tạo độ kín khi van đóng.
8. Bạc đỡ (Bearing): Làm từ Inox AISI 304, giúp giảm ma sát trong quá trình chuyển động của trục van.
9. Trục van (Shaft): Được chế tạo từ Inox AISI 304, có khả năng chống ăn mòn tốt.
10. Lò xo (Spring): Làm từ Inox AISI 304, giúp đĩa van đóng nhanh khi dòng chảy dừng.
11. Lõi khuếch tán (Diffuser Core): Được đúc từ gang cầu ASTM A536 / EN GJS 500-7, có nhiệm vụ ổn định dòng nước khi đi qua rọ bơm.
12. Nút bịt (Plug): Làm từ đồng thau theo tiêu chuẩn ASTM B824, dùng để xả cặn hoặc kiểm tra thiết bị.
13. Bu lông lục giác chìm (Internal Hex Bolt): Được chế tạo từ Inox AISI 304, dùng để cố định các chi tiết bên trong của rọ bơm.

Nguyên Lý Hoạt Động

Khi máy bơm hoạt động, áp lực hút sẽ làm đĩa van mở ra để nước đi qua lưới lọc và đi vào hệ thống. Trong quá trình này, các tạp chất rắn sẽ bị giữ lại bên ngoài lưới lọc.

Khi máy bơm dừng vận hành, lò xo sẽ đẩy đĩa van đóng lại, ngăn không cho nước trong đường ống chảy ngược ra nguồn nước ban đầu. Nhờ cơ chế này, hệ thống luôn duy trì được lượng nước cần thiết để máy bơm hoạt động hiệu quả khi khởi động lại.

Hướng Dẫn Lắp Đặt Rọ Bơm DN300

Bước 1: Kiểm tra tình trạng thiết bị trước khi lắp đặt.

Bước 2: Vệ sinh đầu đường ống hút để loại bỏ rác hoặc cặn bẩn.

Bước 3: Đặt rọ bơm tại vị trí đầu hút của hệ thống bơm.

Bước 4: Lắp gioăng làm kín giữa hai mặt bích.

Bước 5: Lắp bu lông và siết chặt theo thứ tự đối xứng để đảm bảo độ kín.

Bước 6: Kiểm tra lại toàn bộ các mối nối và bu lông sau khi lắp đặt.

Bước 7: Khởi động máy bơm và kiểm tra khả năng hoạt động của thiết bị.

Lưu Ý Khi Sử Dụng

• Thường xuyên vệ sinh lưới lọc để đảm bảo lưu lượng nước ổn định.
• Tránh để rọ bơm làm việc trong môi trường có nhiều rác lớn.
• Kiểm tra định kỳ các bộ phận chuyển động như trục van và lò xo.
• Không sử dụng thiết bị vượt quá áp suất hoặc nhiệt độ cho phép.
• Khi máy bơm hoạt động yếu, cần kiểm tra rọ bơm để tránh tình trạng tắc lưới lọc.

Ứng Dụng Thực Tế

Rọ bơm Shinyi DN300 được sử dụng phổ biến trong các hệ thống:

• Trạm bơm cấp nước đô thị
• Hệ thống phòng cháy chữa cháy quy mô lớn
• Nhà máy xử lý nước và nước thải
• Hệ thống bơm nước trong khu công nghiệp
• Hệ thống bơm nước phục vụ nông nghiệp và thủy lợi
