Rọ bơm Shinyi DN100

Khái Niệm Rọ Bơm Shinyi DN100

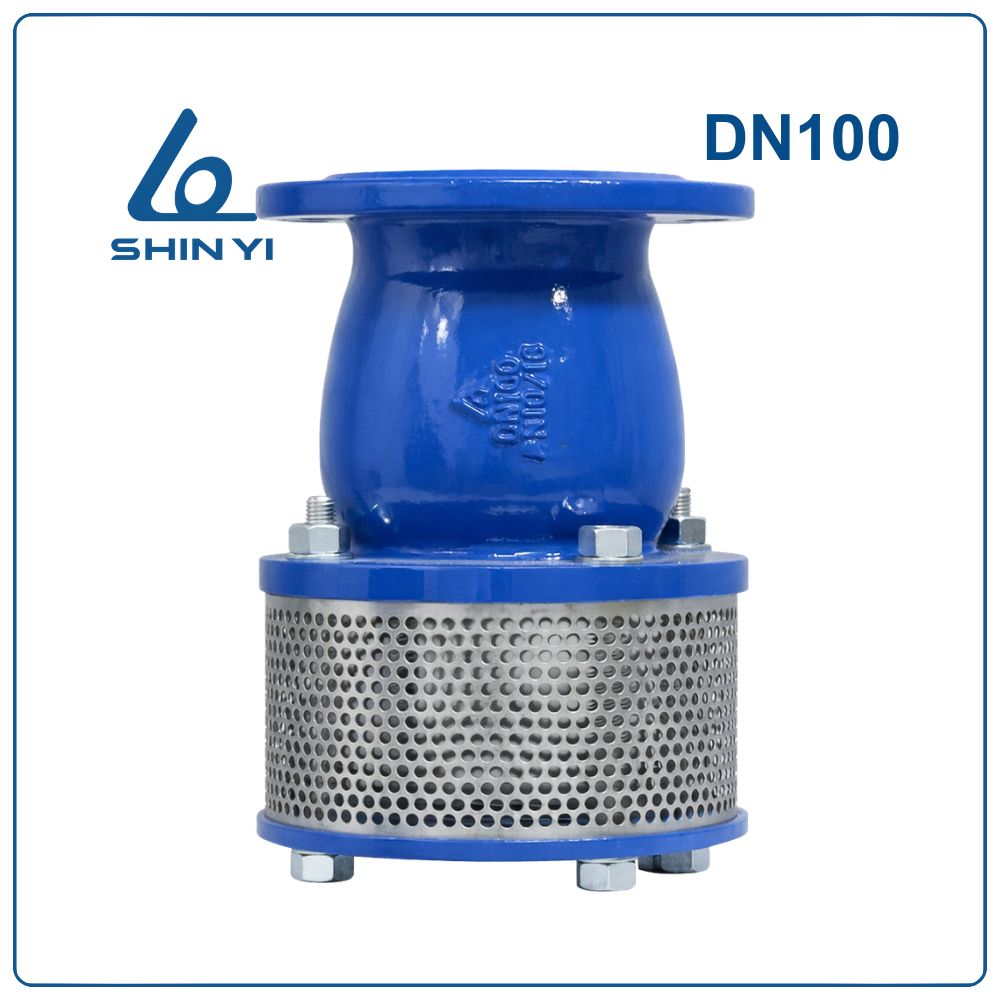

Rọ bơm Shinyi DN100 (Phi 114 – 4 inch) (Foot Valve with Strainer) là thiết bị van một chiều kết hợp lưới lọc, được lắp đặt tại đầu hút của hệ thống bơm nước. Thiết bị có kích thước danh định DN100, tương đương 4 inch và phù hợp với đường ống có đường kính ngoài khoảng 114mm.

Chức năng chính của rọ bơm là giữ nước trong đường ống khi máy bơm ngừng hoạt động, đồng thời ngăn chặn rác, cát hoặc tạp chất đi vào máy bơm.

Thông Số Kỹ Thuật Rọ Bơm Shinyi DN100

Ưu Điểm Của Rọ Bơm Shinyi DN100

• Bảo vệ máy bơm hiệu quả: Lưới lọc inox giúp giữ lại rác và tạp chất trước khi nước đi vào máy bơm.
• Chống tụt nước trong đường ống: Cơ chế van một chiều giúp giữ nước trong đường ống khi bơm ngừng hoạt động.
• Độ bền cao: Thân gang cầu có khả năng chịu lực tốt, chống va đập và chống ăn mòn.
• Hoạt động ổn định: Lò xo inox giúp đĩa van đóng nhanh, hạn chế tình trạng chảy ngược.
• Tuổi thọ lâu dài: Vật liệu inox và gang cầu giúp thiết bị hoạt động bền bỉ trong nhiều môi trường nước khác nhau.

Cấu Tạo Rọ Bơm Shinyi DN100

Rọ bơm Shinyi DN100 được cấu thành từ nhiều bộ phận khác nhau nhằm đảm bảo khả năng lọc rác và chống chảy ngược hiệu quả.

1. Mặt bích (Flange): Được đúc từ gang cầu Ductile Iron theo tiêu chuẩn ASTM A536 / EN GJS 500-7, dùng để kết nối rọ bơm với hệ thống đường ống.
2. Lưới lọc (Net): Làm từ Inox AISI 304, có nhiệm vụ giữ lại rác, cát và các tạp chất rắn trong nguồn nước.
3. Bu lông (Bolt): Chế tạo từ thép Carbon A194, dùng để liên kết các bộ phận của rọ bơm với nhau.
4. Đai ốc (Nut): Được làm từ thép Carbon A194, kết hợp cùng bu lông để tạo liên kết chắc chắn.
5. Vòng đệm (Washer): Làm từ thép Carbon A194, giúp phân bố lực siết đều và tăng độ bền cho liên kết bu lông.
6. Thân rọ bơm (Body): Được đúc từ gang cầu ASTM A536 / EN GJS 500-7, có độ bền cao và chịu được áp lực lớn.
7. Đĩa van (Disc): Được chế tạo từ gang cầu bọc cao su EPDM, giúp tạo độ kín khi van đóng và ngăn dòng nước chảy ngược.
8. Bạc đỡ (Bearing): Làm từ Inox AISI 304, giúp giảm ma sát và tăng độ ổn định cho cơ cấu van.
9. Trục van (Shaft): Chế tạo từ Inox AISI 304, có khả năng chống ăn mòn tốt.
10. Lò xo (Spring): Làm từ Inox AISI 304, giúp đĩa van đóng nhanh khi dòng chảy ngừng lại.
11. Lõi khuếch tán (Diffuser Core): Được đúc từ gang cầu ASTM A536 / EN GJS 500-7, giúp ổn định dòng chảy khi nước đi qua.
12. Nút bịt (Plug): Làm từ đồng thau theo tiêu chuẩn ASTM B824, dùng để xả cặn hoặc kiểm tra thiết bị.
13. Bu lông lục giác chìm (Internal Hex Bolt): Được chế tạo từ Inox AISI 304, giúp cố định các bộ phận bên trong của rọ bơm.

Nguyên Lý Hoạt Động

Rọ bơm hoạt động theo nguyên lý của van một chiều kết hợp lưới lọc.

Khi máy bơm hoạt động, lực hút sẽ mở đĩa van để nước đi qua lưới lọc và đi vào hệ thống bơm. Các tạp chất như cát hoặc rác sẽ bị giữ lại bên ngoài lưới lọc.

Khi máy bơm ngừng hoạt động, lò xo sẽ đẩy đĩa van đóng lại, ngăn không cho nước chảy ngược ra ngoài và giữ nước trong đường ống.

Hướng Dẫn Lắp Đặt Rọ Bơm Shinyi DN100

Để rọ bơm hoạt động hiệu quả và đảm bảo tuổi thọ lâu dài, cần thực hiện lắp đặt đúng kỹ thuật theo các bước sau:

Bước 1: Kiểm tra thiết bị
Trước khi lắp đặt, cần kiểm tra toàn bộ rọ bơm để đảm bảo không có hư hỏng hoặc dị vật bên trong.

Bước 2: Vệ sinh đường ống
Làm sạch đầu đường ống hút của hệ thống bơm để loại bỏ cặn bẩn, rỉ sét hoặc vật cản.

Bước 3: Xác định vị trí lắp đặt
Rọ bơm cần được lắp tại đầu hút của máy bơm và đặt trong nguồn nước để đảm bảo quá trình hút nước diễn ra ổn định.

Bước 4: Lắp gioăng làm kín
Đặt gioăng giữa hai mặt bích của rọ bơm và đường ống để đảm bảo độ kín khi lắp đặt.

Bước 5: Lắp bu lông và siết mặt bích
Lắp bu lông qua các lỗ mặt bích và siết chặt theo nguyên tắc đối xứng để đảm bảo lực siết đồng đều.

Bước 6: Kiểm tra kết nối
Kiểm tra lại toàn bộ các vị trí bu lông và mối nối để đảm bảo thiết bị được lắp chắc chắn.

Bước 7: Vận hành thử hệ thống
Khởi động máy bơm và kiểm tra khả năng hút nước cũng như tình trạng rò rỉ tại các mối nối.

Lưu Ý Khi Sử Dụng

• Thường xuyên kiểm tra và vệ sinh lưới lọc để tránh tắc nghẽn.
• Không để rọ bơm làm việc trong môi trường có hóa chất ăn mòn mạnh.
• Lắp đặt thiết bị đúng vị trí đầu hút của máy bơm.
• Kiểm tra định kỳ để đảm bảo hệ thống bơm hoạt động ổn định.

Ứng Dụng Thực Tế

Rọ bơm Shinyi DN100 được sử dụng rộng rãi trong nhiều hệ thống như:

• Hệ thống trạm bơm cấp nước
• Hệ thống phòng cháy chữa cháy
• Hệ thống cấp nước công nghiệp
• Nhà máy xử lý nước và nước thải
• Hệ thống bơm nước trong nhà máy và khu công nghiệp
