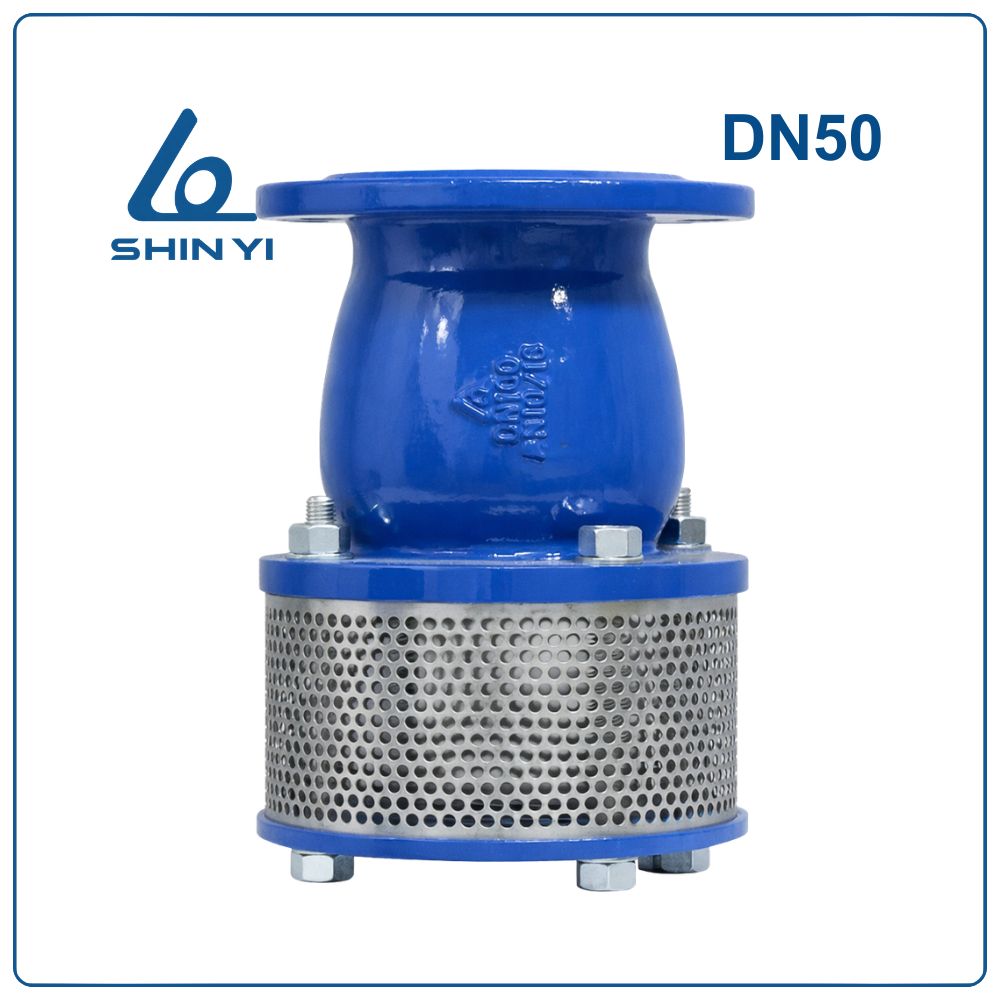

Rọ bơm Shinyi DN50

Rọ Bơm Shinyi DN50 Là Gì?

Rọ bơm Shinyi DN50 (Phi 60 – 2 inch) là thiết bị lắp đặt tại đầu hút của đường ống bơm, có chức năng lọc rác và ngăn dòng chảy ngược. Thiết bị hoạt động dựa trên nguyên lý của van một chiều kết hợp lưới lọc, cho phép nước đi vào hệ thống nhưng không cho phép nước chảy ngược trở lại khi máy bơm dừng hoạt động.

Với kích thước danh định DN50 (2 inch), rọ bơm phù hợp với đường ống có đường kính ngoài khoảng 60 mm, thường được sử dụng trong các hệ thống bơm nước quy mô nhỏ và trung bình.

Thông Số Kỹ Thuật

Ưu Điểm Của Rọ Bơm Shinyi DN50

• Ngăn chặn tạp chất hiệu quả: Lưới lọc inox giúp giữ lại cát, rác và các hạt rắn trong nước.
• Duy trì nước trong đường ống: Cơ chế van một chiều giúp tránh tình trạng tụt nước khi máy bơm dừng.
• Thiết kế gọn nhẹ: Phù hợp với các hệ thống bơm có không gian lắp đặt hạn chế.
• Độ bền cao: Thân gang cầu chịu lực tốt và ít bị ảnh hưởng bởi môi trường nước.
• Hoạt động ổn định: Cơ cấu lò xo giúp đĩa van đóng mở linh hoạt.

Cấu Tạo Rọ Bơm Shinyi DN50

Rọ bơm Shinyi DN50 được thiết kế gồm nhiều bộ phận cơ khí giúp thiết bị hoạt động hiệu quả và bền bỉ.

1. Mặt bích (Flange): Được đúc từ gang cầu ASTM A536 / EN GJS 500-7, dùng để kết nối rọ bơm với hệ thống đường ống.
2. Lưới lọc (Net): Làm từ Inox AISI 304, có nhiệm vụ giữ lại các tạp chất rắn trong nước.
3. Bu lông (Bolt): Chế tạo từ thép Carbon A194, dùng để cố định các chi tiết của rọ bơm.
4. Đai ốc (Nut): Làm từ thép Carbon A194, kết hợp cùng bu lông tạo liên kết chắc chắn.
5. Vòng đệm (Washer): Làm từ thép Carbon A194, giúp phân bố lực siết đều.
6. Thân rọ bơm (Body): Được đúc từ gang cầu ASTM A536 / EN GJS 500-7, đảm bảo độ bền và khả năng chịu áp lực.
7. Đĩa van (Disc): Là bộ phận đóng mở chính, được làm từ gang cầu bọc cao su EPDM.
8. Bạc đỡ (Bearing): Chế tạo từ Inox AISI 304, giúp giảm ma sát khi trục van chuyển động.
9. Trục van (Shaft): Làm từ Inox AISI 304, có khả năng chống ăn mòn tốt.
10. Lò xo (Spring): Làm từ Inox AISI 304, giúp đĩa van đóng lại khi dòng chảy dừng.
11. Lõi khuếch tán (Diffuser Core): Được đúc từ gang cầu, giúp ổn định dòng nước.
12. Nút bịt (Plug): Làm từ đồng thau theo tiêu chuẩn ASTM B824, dùng để xả cặn hoặc kiểm tra thiết bị.
13. Bu lông lục giác chìm (Internal Hex Bolt): Được chế tạo từ Inox AISI 304, giúp cố định các chi tiết bên trong rọ bơm.

Nguyên Lý Hoạt Động

Khi máy bơm bắt đầu vận hành, lực hút trong đường ống sẽ làm mở đĩa van bên trong rọ bơm, cho phép nước đi qua lưới lọc và vào hệ thống.

Trong quá trình này, các tạp chất rắn sẽ bị giữ lại bên ngoài lưới lọc. Khi máy bơm ngừng hoạt động, lò xo sẽ đẩy đĩa van đóng lại để ngăn dòng nước chảy ngược ra ngoài.

Cơ chế này giúp hệ thống duy trì cột nước ổn định và hỗ trợ máy bơm khởi động nhanh hơn.

Hướng Dẫn Lắp Đặt

Bước 1: Kiểm tra rọ bơm trước khi lắp đặt để đảm bảo thiết bị không bị hư hỏng.

Bước 2: Làm sạch đầu đường ống hút để loại bỏ rác và cặn bẩn.

Bước 3: Đặt rọ bơm tại đầu hút của hệ thống bơm nước.

Bước 4: Lắp gioăng làm kín giữa hai mặt bích.

Bước 5: Lắp bu lông và siết chặt theo thứ tự đối xứng.

Bước 6: Kiểm tra lại các mối nối trước khi vận hành hệ thống.

Bước 7: Khởi động máy bơm để kiểm tra khả năng hoạt động của rọ bơm.

Lưu Ý Khi Sử Dụng

• Vệ sinh lưới lọc định kỳ để tránh tắc nghẽn.
• Không sử dụng rọ bơm trong môi trường có nhiều rác lớn.
• Kiểm tra định kỳ các bộ phận như trục van và lò xo.
• Đảm bảo thiết bị hoạt động trong giới hạn áp suất cho phép.
• Khi lưu lượng hút của máy bơm giảm, cần kiểm tra rọ bơm.

Ứng Dụng

Rọ bơm Shinyi DN50 được sử dụng trong nhiều hệ thống như:

• Hệ thống bơm nước sinh hoạt
• Hệ thống cấp nước dân dụng
• Hệ thống bơm nước tưới tiêu
• Hệ thống bơm nước trong nhà máy nhỏ
• Hệ thống bơm nước cho bể chứa
