Rọ bơm Shinyi DN200

Khái Niệm Rọ Bơm Shinyi DN200

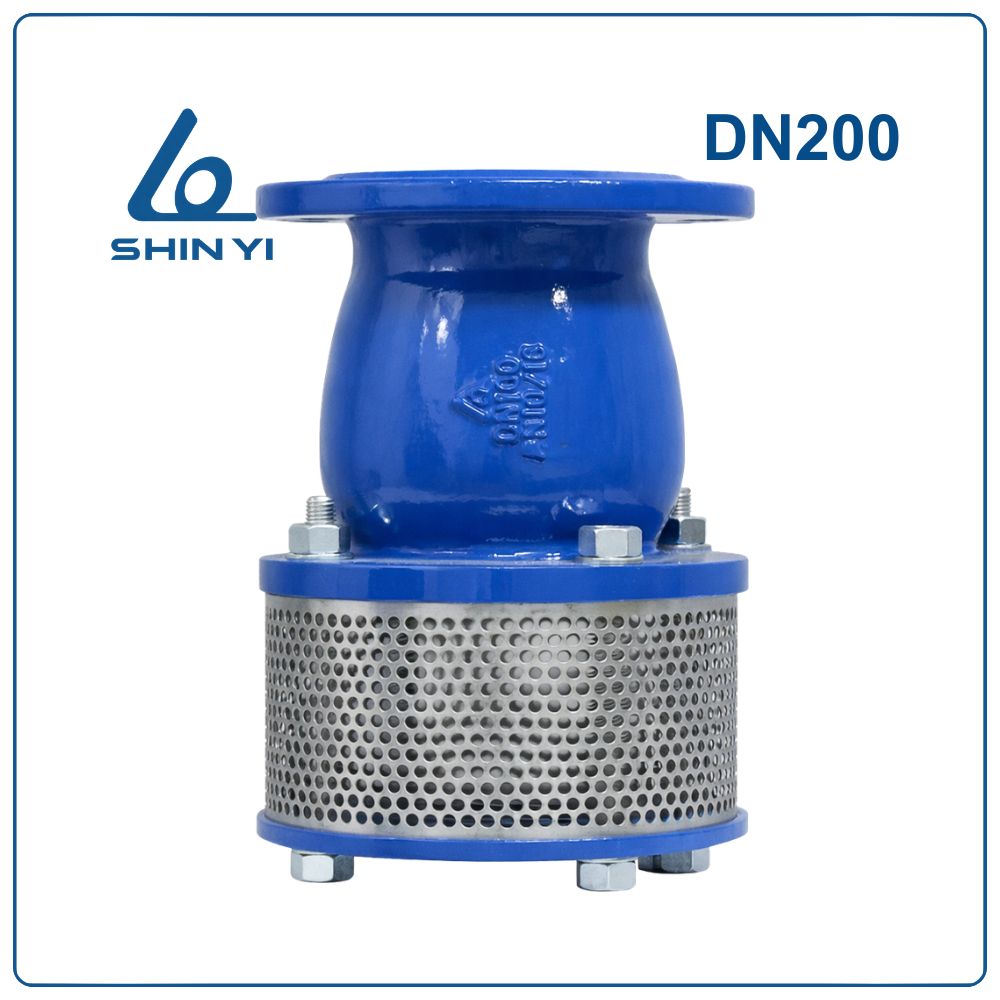

Rọ bơm Shinyi DN200 (Phi 219 – 8 inch) (Foot Valve Strainer) là thiết bị van một chiều tích hợp lưới lọc, được lắp đặt tại đầu hút của hệ thống bơm nước nhằm ngăn chặn tạp chất và giữ nước trong đường ống.

Thiết bị có kích thước danh định DN200, tương đương 8 inch, phù hợp với đường ống có đường kính ngoài khoảng 219mm. Nhờ cơ chế đóng mở tự động, rọ bơm giúp duy trì cột nước trong đường ống và hỗ trợ máy bơm khởi động nhanh hơn.

Thông Số Kỹ Thuật Rọ Bơm Shinyi DN200

Ưu Điểm Của Rọ Bơm Shinyi DN200

• Khả năng lọc tạp chất hiệu quả: Lưới lọc inox giúp giữ lại cát, rác và các hạt rắn trước khi nước đi vào máy bơm.
• Ngăn chảy ngược trong hệ thống: Cơ chế van một chiều giúp giữ nước trong đường ống khi máy bơm dừng hoạt động.
• Kết cấu chắc chắn: Thân gang cầu có khả năng chịu áp lực cao và chống va đập tốt.
• Hoạt động ổn định: Lò xo inox giúp đĩa van đóng nhanh, hạn chế hiện tượng tụt nước.
• Tuổi thọ lâu dài: Vật liệu inox và gang cầu giúp thiết bị chống ăn mòn và hoạt động bền bỉ.

Cấu Tạo Rọ Bơm Shinyi DN200

Rọ bơm Shinyi DN200 được cấu thành từ nhiều bộ phận nhằm đảm bảo khả năng lọc rác và chống chảy ngược hiệu quả.

1. Mặt bích (Flange): Được đúc từ gang cầu Ductile Iron theo tiêu chuẩn ASTM A536 / EN GJS 500-7, dùng để kết nối rọ bơm với hệ thống đường ống hút.
2. Lưới lọc (Net): Làm từ Inox AISI 304, có nhiệm vụ giữ lại cát, rác và tạp chất rắn trong nước.
3. Bu lông (Bolt): Chế tạo từ thép Carbon A194, giúp liên kết các bộ phận của rọ bơm.
4. Đai ốc (Nut): Làm từ thép Carbon A194, kết hợp với bu lông tạo liên kết chắc chắn.
5. Vòng đệm (Washer): Được làm từ thép Carbon A194, giúp phân bố lực siết đều và tăng độ bền cho liên kết.
6. Thân rọ bơm (Body): Đúc từ gang cầu ASTM A536 / EN GJS 500-7, có độ bền cao và khả năng chịu áp lực tốt.
7. Đĩa van (Disc): Được chế tạo từ gang cầu bọc cao su EPDM, giúp tạo độ kín khi van đóng và ngăn nước chảy ngược.
8. Bạc đỡ (Bearing): Làm từ Inox AISI 304, giúp giảm ma sát khi van hoạt động.
9. Trục van (Shaft): Chế tạo từ Inox AISI 304, có khả năng chống ăn mòn tốt.
10. Lò xo (Spring): Làm từ Inox AISI 304, giúp đĩa van đóng nhanh khi dòng chảy ngừng.
11. Lõi khuếch tán (Diffuser Core): Được đúc từ gang cầu ASTM A536 / EN GJS 500-7, giúp ổn định dòng chảy khi nước đi qua rọ bơm.
12. Nút bịt (Plug): Làm từ đồng thau theo tiêu chuẩn ASTM B824, dùng để xả cặn hoặc kiểm tra thiết bị.
13. Bu lông lục giác chìm (Internal Hex Bolt): Được chế tạo từ Inox AISI 304, giúp cố định các bộ phận bên trong của rọ bơm.

Nguyên Lý Hoạt Động

Khi máy bơm hoạt động, lực hút của bơm sẽ làm mở đĩa van bên trong rọ bơm để nước đi qua lưới lọc và đi vào hệ thống bơm. Trong quá trình này, các tạp chất rắn như cát hoặc rác sẽ bị giữ lại bên ngoài lưới lọc.

Khi máy bơm dừng hoạt động, lò xo sẽ đẩy đĩa van đóng lại, ngăn không cho nước chảy ngược ra ngoài và giữ nước trong đường ống, giúp hệ thống bơm khởi động lại dễ dàng hơn.

Hướng Dẫn Lắp Đặt Rọ Bơm Shinyi DN200

Bước 1: Kiểm tra thiết bị
Kiểm tra rọ bơm trước khi lắp đặt để đảm bảo các bộ phận không bị hư hỏng.

Bước 2: Vệ sinh đường ống hút
Làm sạch đầu đường ống hút để loại bỏ cặn bẩn và vật cản.

Bước 3: Xác định vị trí lắp đặt
Rọ bơm cần được lắp tại đầu hút của máy bơm và đặt trong nguồn nước.

Bước 4: Lắp gioăng làm kín
Đặt gioăng giữa hai mặt bích để đảm bảo độ kín khi lắp đặt.

Bước 5: Lắp bu lông và siết chặt
Siết bu lông theo nguyên tắc đối xứng để lực siết được phân bố đều.

Bước 6: Kiểm tra kết nối
Kiểm tra lại toàn bộ các mối nối và bu lông sau khi lắp đặt.

Bước 7: Vận hành thử hệ thống
Khởi động máy bơm để kiểm tra khả năng hút nước và tình trạng rò rỉ.

Lưu Ý Khi Sử Dụng

• Cần vệ sinh lưới lọc định kỳ để tránh tình trạng tắc nghẽn.
• Không để rọ bơm làm việc trong môi trường có nhiều rác lớn vượt quá khả năng lọc.
• Kiểm tra định kỳ các bộ phận như đĩa van, lò xo và trục van để đảm bảo thiết bị hoạt động ổn định.
• Không vận hành thiết bị vượt quá áp suất và nhiệt độ làm việc cho phép.
• Khi lưu lượng hút của máy bơm giảm, cần kiểm tra rọ bơm để vệ sinh hoặc thay thế lưới lọc.

Ứng Dụng Thực Tế

Rọ bơm Shinyi DN200 được sử dụng trong nhiều hệ thống kỹ thuật như:

• Trạm bơm cấp nước sinh hoạt và công nghiệp
• Hệ thống phòng cháy chữa cháy
• Nhà máy xử lý nước và nước thải
• Hệ thống bơm nước trong khu công nghiệp
• Hệ thống bơm nước phục vụ nông nghiệp và thủy lợi
