Khớp nối mềm Shinyi DN50

Giới Thiệu Khớp Nối Mềm Shinyi DN50

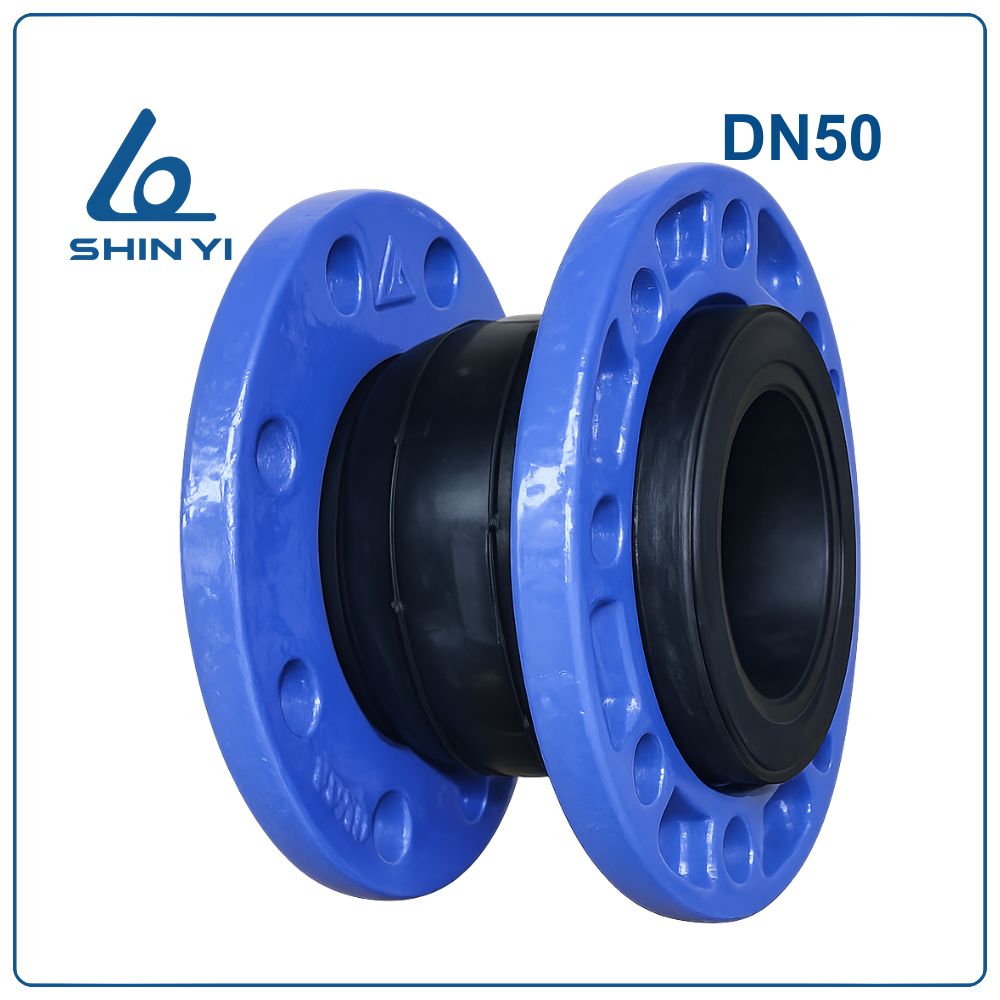

Khớp nối mềm Shinyi DN50 (Phi 60 – 2 inch) là thiết bị kết nối đường ống được chế tạo từ cao su EPDM nhiều lớp kết hợp với các chi tiết kim loại. Thiết bị được lắp đặt giữa hai đoạn ống để giảm rung động, bù sai lệch lắp đặt và hạn chế ứng suất cơ học trong hệ thống.

Sản phẩm có kích thước danh định DN50 (2 inch), phù hợp với đường ống có đường kính khoảng 60 mm, thường được sử dụng trong các hệ thống cấp nước, hệ thống HVAC hoặc các tuyến ống phụ trong công trình.

Thông Số Kỹ Thuật

Ưu Điểm Của Khớp Nối Mềm DN50

• Giảm rung và chấn động: Hấp thụ rung động từ máy bơm và thiết bị cơ khí.
• Giảm tiếng ồn: Cao su đàn hồi giúp hạn chế tiếng ồn truyền qua hệ thống đường ống.
• Bù sai lệch vị trí: Cho phép hai đầu đường ống có sai lệch nhỏ khi lắp đặt.
• Độ bền cao: Cấu trúc cao su nhiều lớp giúp thiết bị chịu áp lực tốt.
• Lắp đặt thuận tiện: Kết nối mặt bích giúp tháo lắp nhanh chóng.

Cấu Tạo Khớp Nối Mềm Shinyi DN50

Khớp nối mềm DN50 được thiết kế với nhiều lớp vật liệu nhằm đảm bảo khả năng đàn hồi và độ bền khi làm việc trong hệ thống đường ống.

1. Thân cao su (Rubber Body):
   Được chế tạo từ cao su EPDM có độ đàn hồi cao, giúp hấp thụ rung động và giảm lực tác động lên hệ thống.
2. Lớp sợi gia cường (Reinforcing Fabric):
   Sử dụng vải Nylon Fabric nhiều lớp nhằm tăng khả năng chịu áp lực và độ bền cơ học cho khớp nối.
3. Lớp cao su bên trong (Tube):
   Tiếp xúc trực tiếp với lưu chất, được làm từ cao su EPDM giúp chống ăn mòn và đảm bảo độ kín.
4. Vòng giữ (Retain Rings):
   Được chế tạo từ thép carbon AISI 1025, có nhiệm vụ giữ cố định thân cao su và tăng độ ổn định cho thiết bị.
5. Mặt bích kết nối (Flange):
   Làm từ thép carbon AISI 1025, dùng để kết nối khớp nối mềm với hệ thống đường ống bằng bu lông.

Nguyên Lý Hoạt Động

Khớp nối mềm Shinyi DN50 hoạt động dựa trên khả năng đàn hồi của phần thân cao su. Khi hệ thống đường ống xảy ra rung động hoặc sự thay đổi nhiệt độ làm đường ống giãn nở, thân cao su sẽ co giãn linh hoạt để hấp thụ lực tác động.

Nhờ vậy, các mối nối cứng của hệ thống được bảo vệ và giảm nguy cơ hư hỏng trong quá trình vận hành.

Hướng Dẫn Lắp Đặt

Bước 1: Kiểm tra kích thước khớp nối và đường ống trước khi lắp đặt.

Bước 2: Làm sạch bề mặt hai mặt bích của đường ống.

Bước 3: Đặt khớp nối mềm vào giữa hai mặt bích của hệ thống.

Bước 4: Lắp bu lông và siết đều theo hình chữ thập để lực được phân bố đồng đều.

Bước 5: Kiểm tra khoảng co giãn của khớp nối trước khi vận hành.

Bước 6: Khởi động hệ thống và kiểm tra độ kín của các mối nối.

Lưu Ý Khi Sử Dụng

• Không kéo giãn khớp nối vượt quá giới hạn thiết kế.
• Tránh để khớp nối chịu tải trọng trực tiếp từ đường ống.
• Kiểm tra định kỳ tình trạng cao su để phát hiện sớm dấu hiệu lão hóa.
• Đảm bảo thiết bị hoạt động trong phạm vi áp suất và nhiệt độ cho phép.

Ứng Dụng

Khớp nối mềm Shinyi DN50 được sử dụng trong nhiều hệ thống kỹ thuật như:

• Hệ thống cấp nước sinh hoạt
• Hệ thống điều hòa trung tâm (HVAC)
• Hệ thống bơm nước dân dụng
• Hệ thống phòng cháy chữa cháy
• Hệ thống xử lý nước
