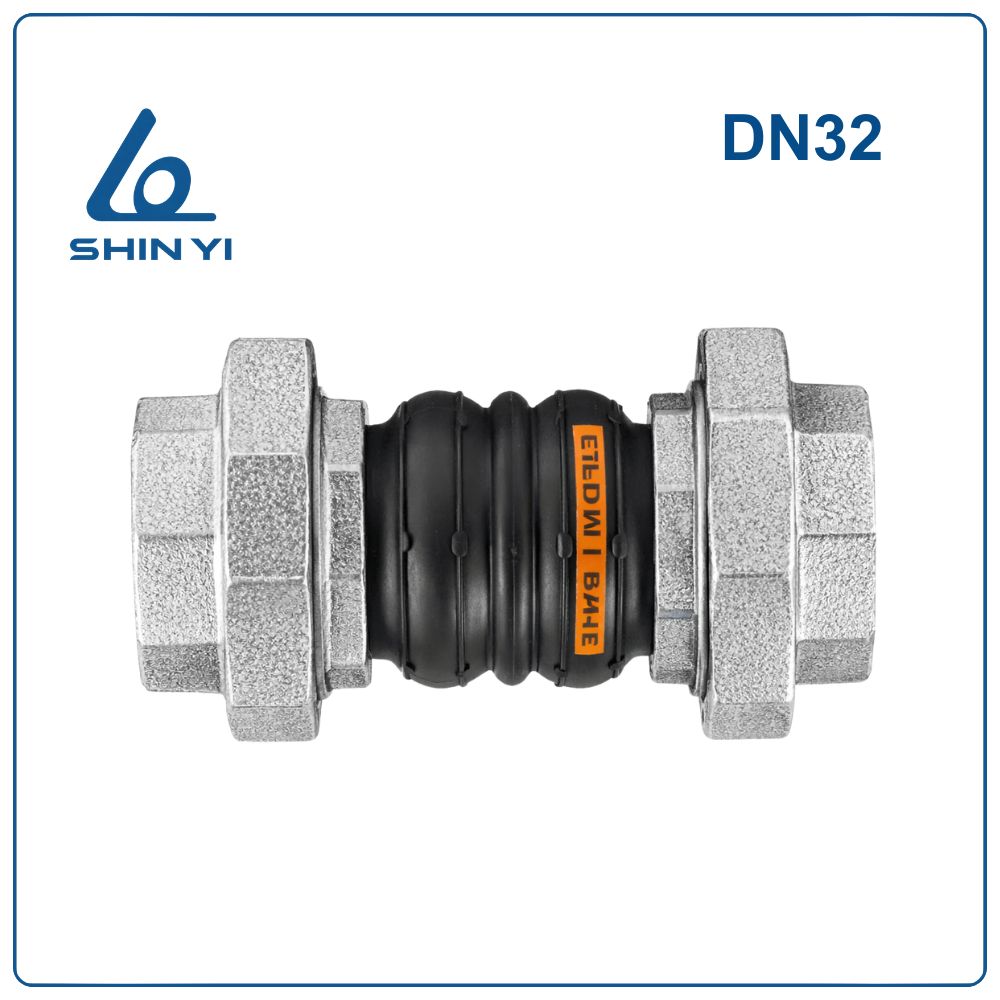

Khớp nối mềm Shinyi DN32

Khớp Nối Mềm Shinyi DN32 Là Gì?

Khớp nối mềm Shinyi DN32 là thiết bị kết nối đường ống sử dụng thân cao su dạng hai cầu (Twin Sphere) nhằm tăng khả năng co giãn và giảm rung động trong hệ thống. Thiết kế hai đầu ren giúp việc lắp đặt trở nên nhanh chóng và thuận tiện.

Sản phẩm có kích thước DN32 (1¼ inch, phi 42mm), phù hợp với các hệ thống cấp nước, hệ thống bơm dân dụng và các tuyến ống kỹ thuật trong công trình.

Thông Số Kỹ Thuật

Đặc Điểm Nổi Bật

• Thiết kế hai cầu cao su giúp tăng khả năng hấp thụ rung động.
• Cấu trúc ren giúp việc lắp đặt nhanh và dễ dàng bảo trì.
• Giảm tiếng ồn phát sinh trong hệ thống đường ống.
• Cho phép đường ống dịch chuyển nhẹ khi có sự giãn nở nhiệt.
• Giúp bảo vệ thiết bị và các mối nối trong hệ thống.

Cấu Tạo Khớp Nối Mềm Cao Su 2 Cầu Nối Ren

Khớp nối mềm ren Shinyi DN32 được cấu thành từ các bộ phận chính sau:

1. Thân cao su (Rubber Body):
   Bộ phận này được chế tạo từ cao su EPDM có độ đàn hồi tốt, giúp hấp thụ rung động và hạn chế tác động của áp lực lên hệ thống đường ống. Thiết kế hai cầu cao su giúp thiết bị co giãn linh hoạt hơn so với cấu trúc một cầu.
2. Lớp sợi gia cường (Reinforcing Fabric):
   Sử dụng vải Nylon Fabric nhiều lớp được bố trí bên trong thân cao su nhằm tăng độ bền cơ học và khả năng chịu áp lực của khớp nối.
3. Đầu nối ren (Union):
   Được chế tạo từ thép carbon, hai đầu thiết kế ren giúp kết nối trực tiếp với hệ thống đường ống. Bộ phận này giúp việc lắp đặt và thay thế thiết bị trở nên đơn giản và nhanh chóng.

Nguyên Lý Hoạt Động

Khớp nối mềm Shinyi DN32 hoạt động dựa trên đặc tính đàn hồi của cao su. Khi hệ thống đường ống chịu rung động hoặc áp lực thay đổi, thân cao su sẽ co giãn để hấp thụ lực tác động.

Nhờ đó, các mối nối và thiết bị trong hệ thống được giảm tải áp lực, góp phần tăng độ bền và đảm bảo hệ thống vận hành ổn định.

Hướng Dẫn Lắp Đặt

Bước 1: Kiểm tra kích thước ren của khớp nối và đường ống trước khi lắp đặt.

Bước 2: Làm sạch phần ren và đảm bảo không có bụi bẩn hoặc dầu mỡ.

Bước 3: Quấn băng tan hoặc vật liệu làm kín ren để tăng độ kín.

Bước 4: Lắp khớp nối vào đường ống theo đúng chiều ren.

Bước 5: Siết chặt vừa đủ để đảm bảo kết nối chắc chắn.

Lưu Ý Khi Sử Dụng

• Không siết ren quá mạnh để tránh làm hư hỏng thân cao su.
• Tránh để thiết bị chịu lực kéo hoặc xoắn quá mức.
• Kiểm tra định kỳ để đảm bảo lớp cao su không bị lão hóa.
• Đảm bảo khớp nối làm việc đúng phạm vi nhiệt độ cho phép.

Ứng Dụng

Khớp nối mềm cao su 2 cầu nối ren Shinyi DN32 được sử dụng trong nhiều hệ thống như:

• Hệ thống cấp nước sinh hoạt
• Hệ thống bơm dân dụng và công nghiệp nhỏ
• Hệ thống điều hòa không khí (HVAC)
• Hệ thống xử lý nước
• Các tuyến đường ống trong nhà máy
