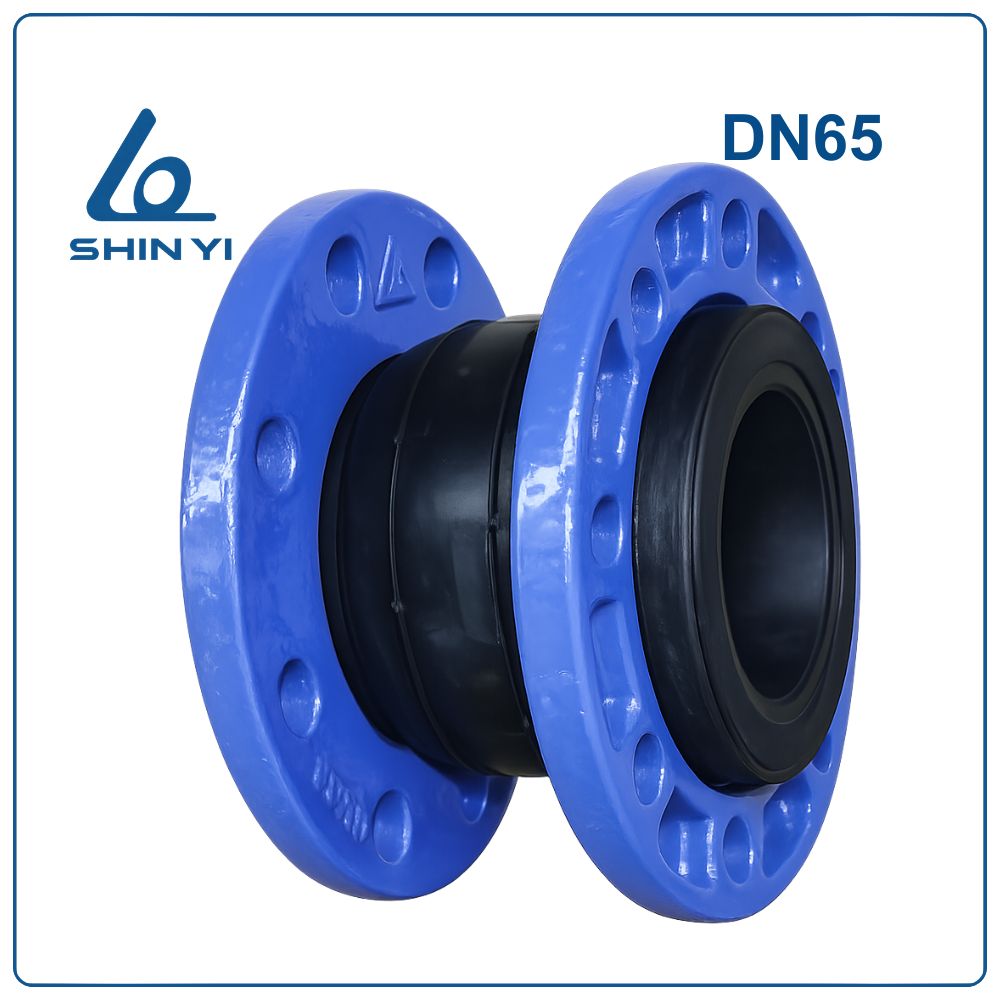

Khớp nối mềm Shinyi DN65

Khớp Nối Mềm Shinyi DN65 Là Gì?

Khớp nối mềm Shinyi DN65 (Phi 76 – 2.1/2 inch) là thiết bị kết nối hai đoạn đường ống bằng cấu trúc cao su đàn hồi kết hợp với mặt bích kim loại. Khi lắp đặt vào hệ thống, thiết bị có thể hấp thụ rung động và cho phép đường ống dịch chuyển nhẹ theo nhiều hướng.

Sản phẩm có kích thước DN65 (2.5 inch), tương thích với đường ống đường kính khoảng Ø76 mm, thường được lắp trong hệ thống cấp nước, hệ thống bơm và các đường ống kỹ thuật trong nhà máy.

Thông Số Kỹ Thuật

Ưu Điểm Của Khớp Nối Mềm DN65

• Hấp thụ rung động phát sinh từ máy bơm và thiết bị cơ khí.
• Giảm tiếng ồn truyền qua hệ thống đường ống.
• Bù sai lệch nhỏ khi lắp đặt đường ống.
• Tăng tuổi thọ cho các mối nối và thiết bị trong hệ thống.
• Lắp đặt đơn giản nhờ kết nối mặt bích tiêu chuẩn.

Cấu Tạo Khớp Nối Mềm Shinyi DN65

Khớp nối mềm DN65 được chế tạo từ nhiều lớp vật liệu nhằm đảm bảo khả năng đàn hồi và độ bền khi vận hành.

1. Thân cao su (Rubber Body):
   Chế tạo từ cao su EPDM có độ đàn hồi cao, giúp giảm rung và hấp thụ lực tác động từ hệ thống.
2. Lớp sợi gia cường (Reinforcing Fabric):
   Sử dụng vải Nylon Fabric nhiều lớp giúp tăng khả năng chịu áp lực và độ bền cơ học.
3. Lớp cao su bên trong (Tube):
   Là lớp tiếp xúc trực tiếp với lưu chất, có khả năng chống ăn mòn và đảm bảo độ kín.
4. Vòng giữ (Retain Rings):
   Làm từ thép carbon AISI 1025, giúp cố định thân cao su với phần mặt bích.
5. Mặt bích kết nối (Flange):
   Được chế tạo từ thép carbon AISI 1025, dùng để liên kết khớp nối với hệ thống đường ống.

Nguyên Lý Hoạt Động

Khi hệ thống đường ống xảy ra rung động hoặc giãn nở nhiệt, phần thân cao su của khớp nối sẽ biến dạng nhẹ để hấp thụ lực tác động. Nhờ vậy, các mối nối cứng của hệ thống được bảo vệ và giảm nguy cơ nứt gãy.

Hướng Dẫn Lắp Đặt

Bước 1: Kiểm tra kích thước khớp nối và đường ống trước khi lắp đặt.

Bước 2: Làm sạch bề mặt mặt bích của đường ống.

Bước 3: Đặt khớp nối mềm vào vị trí giữa hai mặt bích.

Bước 4: Lắp bu lông và siết đều theo hình chữ thập.

Bước 5: Kiểm tra độ kín và khoảng co giãn trước khi vận hành.

Lưu Ý Khi Sử Dụng

• Không để khớp nối chịu lực kéo hoặc nén quá mức.
• Tránh để thiết bị tiếp xúc với hóa chất không phù hợp với cao su.
• Kiểm tra định kỳ để đảm bảo khớp nối hoạt động ổn định.

Ứng Dụng

Khớp nối mềm Shinyi DN65 được sử dụng trong:

• Hệ thống cấp nước tòa nhà
• Hệ thống máy bơm công nghiệp
• Hệ thống điều hòa trung tâm
• Hệ thống phòng cháy chữa cháy
