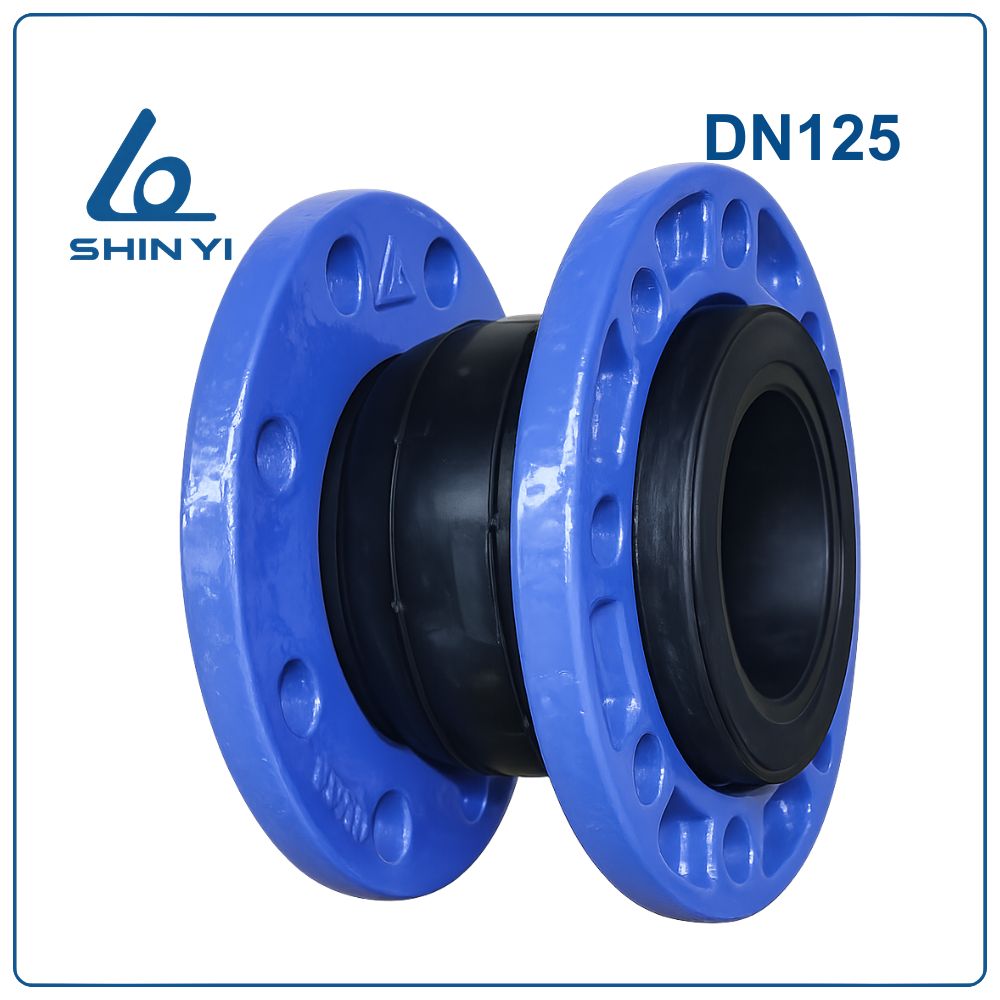

Giới Thiệu Khớp Nối Mềm Shinyi DN125
Khớp nối mềm Shinyi DN125 (Phi 141 – 5 inch) là thiết bị kết nối đường ống được chế tạo từ cao su EPDM kết hợp với các chi tiết kim loại. Thiết bị có khả năng giảm chấn, hấp thụ rung động và bù sai lệch giữa hai đầu đường ống trong quá trình lắp đặt hoặc vận hành.
Sản phẩm có kích thước danh định DN125 (5 inch, phi 141), thường được sử dụng trong các tuyến ống trung bình của hệ thống cấp nước, hệ thống HVAC và trạm bơm công nghiệp.

Thông Số Kỹ Thuật
| Thông số | Giá trị |
| Thương hiệu | Shinyi |
| Kích thước danh định | DN125 |
| Quy đổi kích thước | 5 inch |
| Đường kính ống phù hợp | Ø140 mm |
| Kiểu kết nối | Mặt bích |
| Tiêu chuẩn mặt bích | JIS / DIN / BS |
| Áp suất làm việc | PN10 / PN16 |
| Nhiệt độ làm việc | -10°C đến 80°C |
| Vật liệu cao su | EPDM |
| Vật liệu mặt bích | Thép carbon |
| Môi trường sử dụng | Nước sạch, nước công nghiệp |

Lợi Ích Khi Sử Dụng Khớp Nối Mềm DN125
- Giảm rung hiệu quả: Hạn chế rung động truyền từ máy bơm sang hệ thống đường ống.
- Hấp thụ giãn nở nhiệt: Bù trừ sự thay đổi chiều dài đường ống khi nhiệt độ thay đổi.
- Tăng tuổi thọ thiết bị: Giảm áp lực lên các mối nối và thiết bị cơ khí.
- Giảm tiếng ồn vận hành: Cao su đàn hồi giúp giảm truyền âm qua đường ống.
- Lắp đặt thuận tiện: Thiết kế mặt bích giúp việc tháo lắp và thay thế nhanh chóng.
Cấu Tạo Khớp Nối Mềm Shinyi DN125
Khớp nối mềm DN125 được thiết kế với cấu trúc nhiều lớp vật liệu đàn hồi kết hợp với các bộ phận kim loại để đảm bảo độ bền và khả năng chịu áp lực của thiết bị.
- Thân cao su (Rubber Body):
Được chế tạo từ cao su EPDM, có khả năng đàn hồi cao, giúp hấp thụ rung động và giảm lực tác động lên hệ thống đường ống. - Lớp vải gia cường (Reinforcing Fabric):
Sử dụng vải Nylon Fabric bố trí nhiều lớp bên trong thân cao su nhằm tăng độ bền cơ học và khả năng chịu áp lực. - Lớp cao su bên trong (Tube):
Là lớp tiếp xúc trực tiếp với lưu chất, được làm từ cao su EPDM, giúp chống ăn mòn và đảm bảo độ kín. - Vòng giữ (Retain Rings):
Chế tạo từ thép carbon AISI 1025, có nhiệm vụ giữ cố định phần thân cao su và đảm bảo khớp nối không bị biến dạng khi làm việc. - Mặt bích kết nối (Flange):
Làm từ thép carbon AISI 1025, dùng để liên kết khớp nối mềm với hệ thống đường ống thông qua bu lông.

Nguyên Lý Hoạt Động
Khớp nối mềm hoạt động dựa trên khả năng đàn hồi của cao su EPDM. Khi hệ thống đường ống xuất hiện rung động hoặc sự thay đổi nhiệt độ làm đường ống giãn nở, phần thân cao su sẽ co giãn linh hoạt để hấp thụ các lực này.
Nhờ vậy, lực rung và ứng suất không truyền trực tiếp đến các mối nối cứng, giúp hệ thống vận hành ổn định và giảm nguy cơ hư hỏng thiết bị.
Hướng Dẫn Lắp Đặt
Bước 1: Kiểm tra kích thước khớp nối và đường ống trước khi lắp đặt.
Bước 2: Làm sạch bề mặt hai mặt bích của đường ống để đảm bảo độ kín.
Bước 3: Đặt khớp nối mềm vào giữa hai mặt bích cần kết nối.
Bước 4: Lắp bu lông và siết đều theo hình chữ thập để lực được phân bố đồng đều.
Bước 5: Kiểm tra khoảng co giãn của khớp nối trước khi vận hành hệ thống.
Bước 6: Khởi động hệ thống và kiểm tra độ kín của các mối nối.
Lưu Ý Khi Sử Dụng
- Không để khớp nối chịu tải trọng trực tiếp từ đường ống.
- Tránh kéo giãn hoặc nén khớp nối vượt quá giới hạn thiết kế.
- Kiểm tra định kỳ tình trạng cao su để phát hiện sớm dấu hiệu lão hóa.
- Không sử dụng trong môi trường có nhiệt độ hoặc áp suất vượt quá thông số cho phép.
Ứng Dụng Thực Tế
Khớp nối mềm Shinyi DN125 thường được sử dụng trong các hệ thống:
- Hệ thống cấp nước sinh hoạt
- Hệ thống điều hòa không khí trung tâm (HVAC)
- Trạm bơm nước công nghiệp
- Hệ thống phòng cháy chữa cháy
- Nhà máy xử lý nước và nước thải
