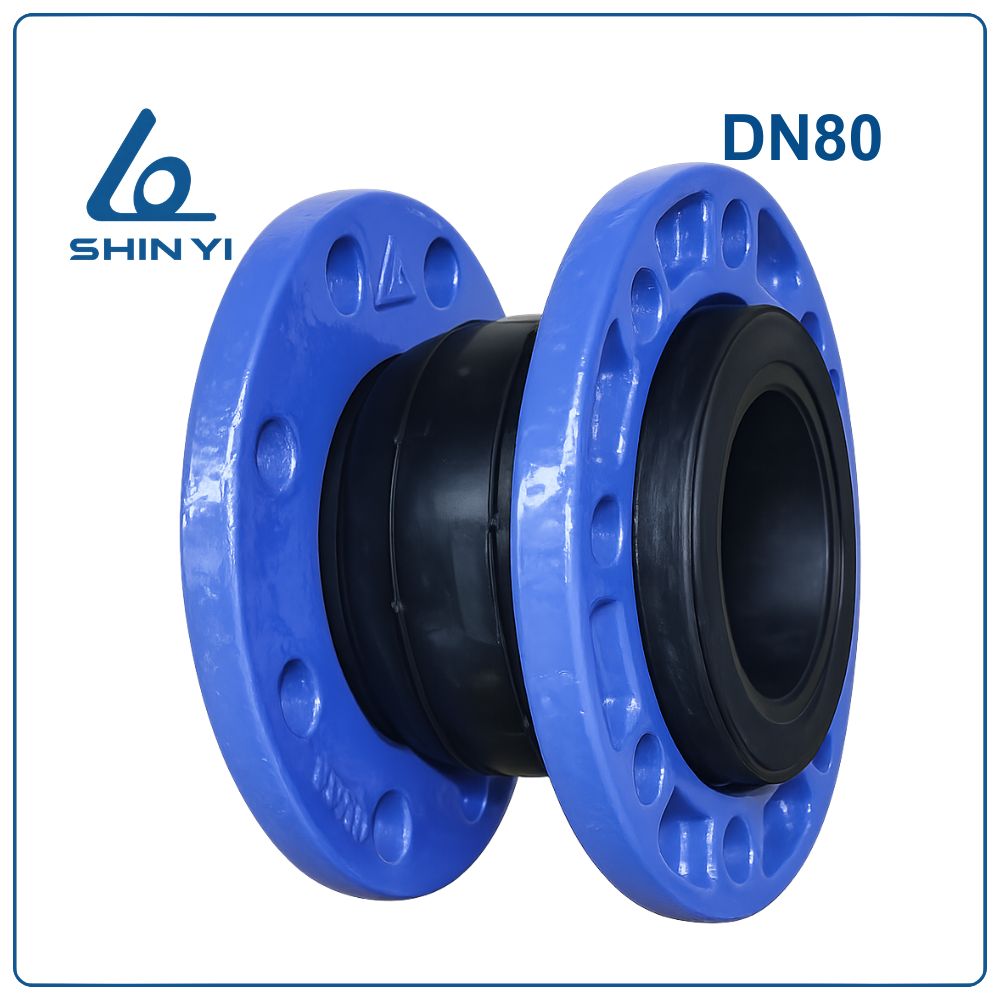

Khớp Nối Mềm Shinyi DN80 Là Gì?
Khớp nối mềm Shinyi DN80 (Phi 89 – 3 inch) là thiết bị kết nối đường ống có khả năng đàn hồi, được lắp đặt giữa hai đoạn ống nhằm giảm rung và bù giãn nở trong hệ thống.
Sản phẩm có kích thước DN80 (3 inch), phù hợp với đường ống đường kính khoảng Ø90 mm, thường được sử dụng trong các hệ thống cấp nước và các tuyến ống kỹ thuật trong công trình.

Thông Số Kỹ Thuật
| Thông số | Giá trị |
| Thương hiệu | Shinyi |
| Kích thước danh định | DN80 |
| Quy đổi kích thước | 3 inch |
| Đường kính ống phù hợp | Ø90 mm |
| Kiểu kết nối | Mặt bích |
| Tiêu chuẩn mặt bích | JIS / DIN / BS |
| Áp suất làm việc | PN10 / PN16 |
| Nhiệt độ làm việc | -10°C đến 80°C |
| Vật liệu thân | Cao su EPDM |
| Vật liệu mặt bích | Thép carbon |

Ưu Điểm Nổi Bật
- Khả năng đàn hồi tốt giúp hấp thụ rung động hiệu quả.
- Bù giãn nở nhiệt cho hệ thống đường ống.
- Hạn chế tiếng ồn khi hệ thống vận hành.
- Tăng độ bền cho thiết bị và đường ống.
- Dễ dàng lắp đặt và thay thế khi cần thiết.
Cấu Tạo Khớp Nối Mềm Shinyi DN80
Khớp nối mềm DN80 được cấu thành từ nhiều lớp vật liệu kết hợp nhằm đảm bảo khả năng chịu áp lực và độ bền.
- Thân cao su (Rubber Body):
Chế tạo từ cao su EPDM có khả năng đàn hồi và chống lão hóa tốt. - Lớp sợi gia cường (Reinforcing Fabric):
Được làm từ vải Nylon Fabric, giúp tăng khả năng chịu áp lực. - Lớp cao su bên trong (Tube):
Tiếp xúc trực tiếp với lưu chất và đảm bảo độ kín cho thiết bị. - Vòng giữ (Retain Rings):
Chế tạo từ thép carbon AISI 1025, giúp giữ ổn định thân cao su. - Mặt bích kết nối (Flange):
Làm từ thép carbon AISI 1025, dùng để kết nối với hệ thống đường ống.

Nguyên Lý Hoạt Động
Khớp nối mềm DN80 hoạt động dựa trên tính đàn hồi của cao su. Khi đường ống chịu rung động hoặc giãn nở nhiệt, thân cao su sẽ biến dạng để hấp thụ lực tác động, giúp bảo vệ hệ thống đường ống và các thiết bị liên quan.
Hướng Dẫn Lắp Đặt
Bước 1: Kiểm tra kích thước khớp nối và đường ống.
Bước 2: Làm sạch bề mặt mặt bích trước khi lắp đặt.
Bước 3: Đặt khớp nối vào vị trí giữa hai mặt bích.
Bước 4: Lắp bu lông và siết chặt đều các vị trí.
Bước 5: Kiểm tra độ kín và vận hành thử hệ thống.
Lưu Ý Khi Sử Dụng
- Không để khớp nối chịu lực xoắn lớn.
- Đảm bảo thiết bị làm việc trong phạm vi áp suất cho phép.
- Kiểm tra định kỳ để đảm bảo độ bền của lớp cao su.
Ứng Dụng
Khớp nối mềm Shinyi DN80 thường được lắp đặt trong:
- Hệ thống cấp nước công trình
- Hệ thống bơm nước công nghiệp
- Hệ thống HVAC
- Hệ thống phòng cháy chữa cháy
