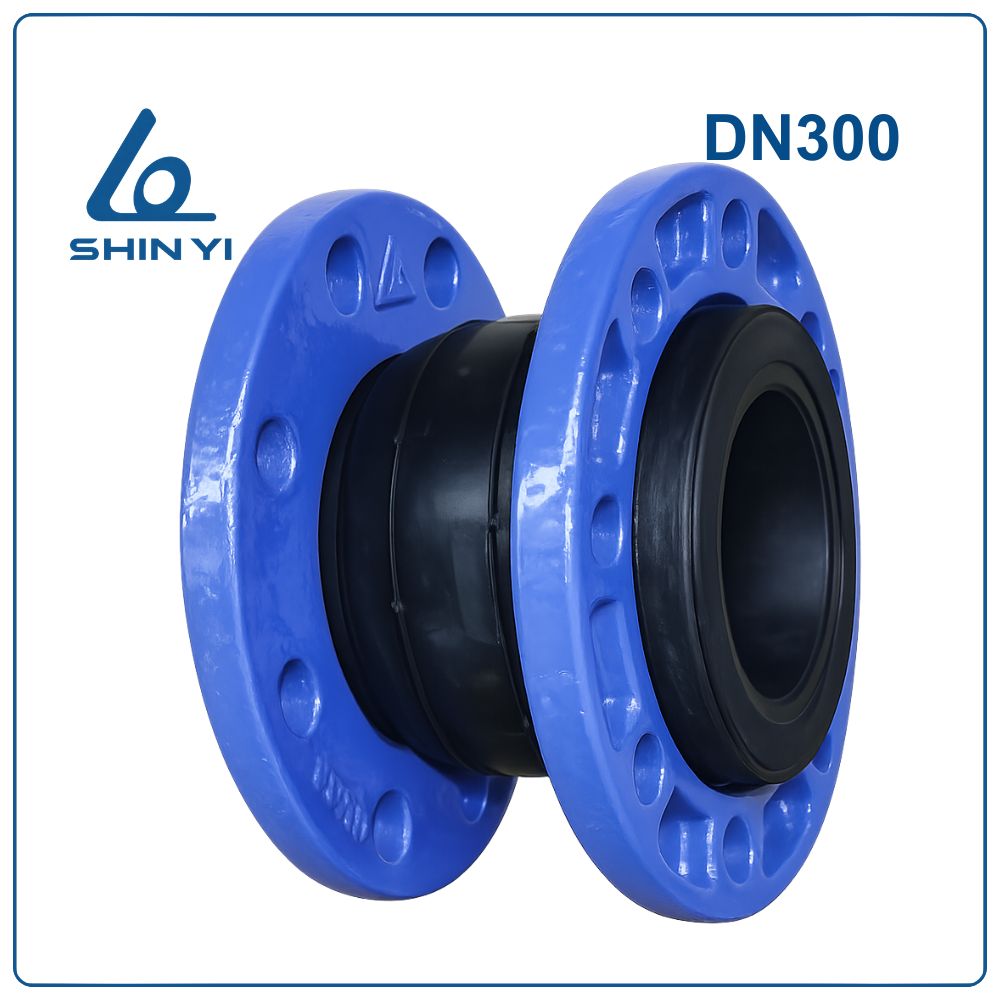

Khớp nối mềm Shinyi DN300

Khớp Nối Mềm Shinyi DN300 Là Gì?

Khớp nối mềm Shinyi DN300 (Phi 323 – 12 inch) là thiết bị nối ống được chế tạo từ cao su EPDM nhiều lớp kết hợp với các chi tiết kim loại. Thiết bị được lắp đặt giữa hai đoạn đường ống nhằm giảm rung động, bù sai lệch lắp đặt và hấp thụ sự giãn nở của hệ thống.

Sản phẩm có kích thước danh định DN300 (12 inch), phù hợp với đường ống có đường kính khoảng 324 mm, thường được sử dụng trong các tuyến ống chính của hệ thống cấp nước, trạm bơm và các nhà máy công nghiệp.

Thông Số Kỹ Thuật

Đặc Điểm Nổi Bật Của Khớp Nối Mềm DN300

• Hấp thụ rung động mạnh: Phù hợp với các hệ thống bơm và đường ống lưu lượng lớn.
• Giảm ứng suất lên mối nối: Hạn chế nứt gãy tại các vị trí kết nối cứng.
• Cho phép dịch chuyển linh hoạt: Bù sai lệch nhỏ giữa các đoạn ống.
• Tăng tuổi thọ hệ thống: Giảm áp lực tác động lên thiết bị và đường ống.
• Khả năng đàn hồi tốt: Cấu trúc cao su nhiều lớp giúp thiết bị hoạt động ổn định.

Cấu Tạo Khớp Nối Mềm Shinyi DN300

Khớp nối mềm DN300 được thiết kế theo cấu trúc cao su nhiều lớp kết hợp với các chi tiết kim loại nhằm đảm bảo độ bền và khả năng chịu áp lực cao.

1. Thân cao su (Rubber Body):
   Được chế tạo từ cao su EPDM có khả năng đàn hồi cao và chống lão hóa tốt. Bộ phận này giúp hấp thụ rung động và bù giãn nở của đường ống.
2. Lớp sợi gia cường (Reinforcing Fabric):
   Sử dụng vải Nylon Fabric nhiều lớp nhằm tăng khả năng chịu áp lực và độ bền cơ học của khớp nối.
3. Lớp cao su bên trong (Tube):
   Tiếp xúc trực tiếp với lưu chất, được làm từ cao su EPDM giúp chống ăn mòn và đảm bảo độ kín.
4. Vòng giữ (Retain Rings):
   Được chế tạo từ thép carbon AISI 1025, có nhiệm vụ giữ cố định phần thân cao su và giúp khớp nối duy trì hình dạng khi hoạt động.
5. Mặt bích kết nối (Flange):
   Làm từ thép carbon AISI 1025, dùng để liên kết khớp nối mềm với hệ thống đường ống thông qua bu lông.

Nguyên Lý Hoạt Động

Khớp nối mềm DN300 hoạt động dựa trên khả năng co giãn của phần thân cao su. Khi hệ thống đường ống chịu rung động hoặc sự thay đổi nhiệt độ, phần cao su sẽ biến dạng nhẹ để hấp thụ lực tác động.

Nhờ đặc tính này, lực rung và áp lực không truyền trực tiếp đến các mối nối cứng của đường ống, giúp hệ thống vận hành ổn định và giảm nguy cơ hư hỏng.

Hướng Dẫn Lắp Đặt

Bước 1: Kiểm tra kích thước khớp nối và đường ống trước khi lắp đặt.

Bước 2: Làm sạch bề mặt hai mặt bích của đường ống.

Bước 3: Đặt khớp nối mềm vào giữa hai mặt bích của hệ thống.

Bước 4: Lắp bu lông và siết chặt theo hình chữ thập để lực được phân bố đồng đều.

Bước 5: Kiểm tra khoảng co giãn của khớp nối trước khi vận hành.

Bước 6: Khởi động hệ thống và kiểm tra độ kín của các mối nối.

Lưu Ý Khi Sử Dụng

• Không để khớp nối chịu tải trọng trực tiếp từ đường ống.
• Không kéo giãn hoặc nén khớp nối vượt quá giới hạn cho phép.
• Kiểm tra định kỳ để phát hiện sớm dấu hiệu lão hóa của cao su.
• Đảm bảo thiết bị hoạt động đúng áp suất và nhiệt độ thiết kế.

Ứng Dụng

Khớp nối mềm Shinyi DN300 được ứng dụng phổ biến trong các hệ thống:

• Hệ thống cấp nước đô thị
• Trạm bơm công suất lớn
• Hệ thống HVAC trong nhà máy
• Hệ thống phòng cháy chữa cháy
• Nhà máy xử lý nước và nước thải
