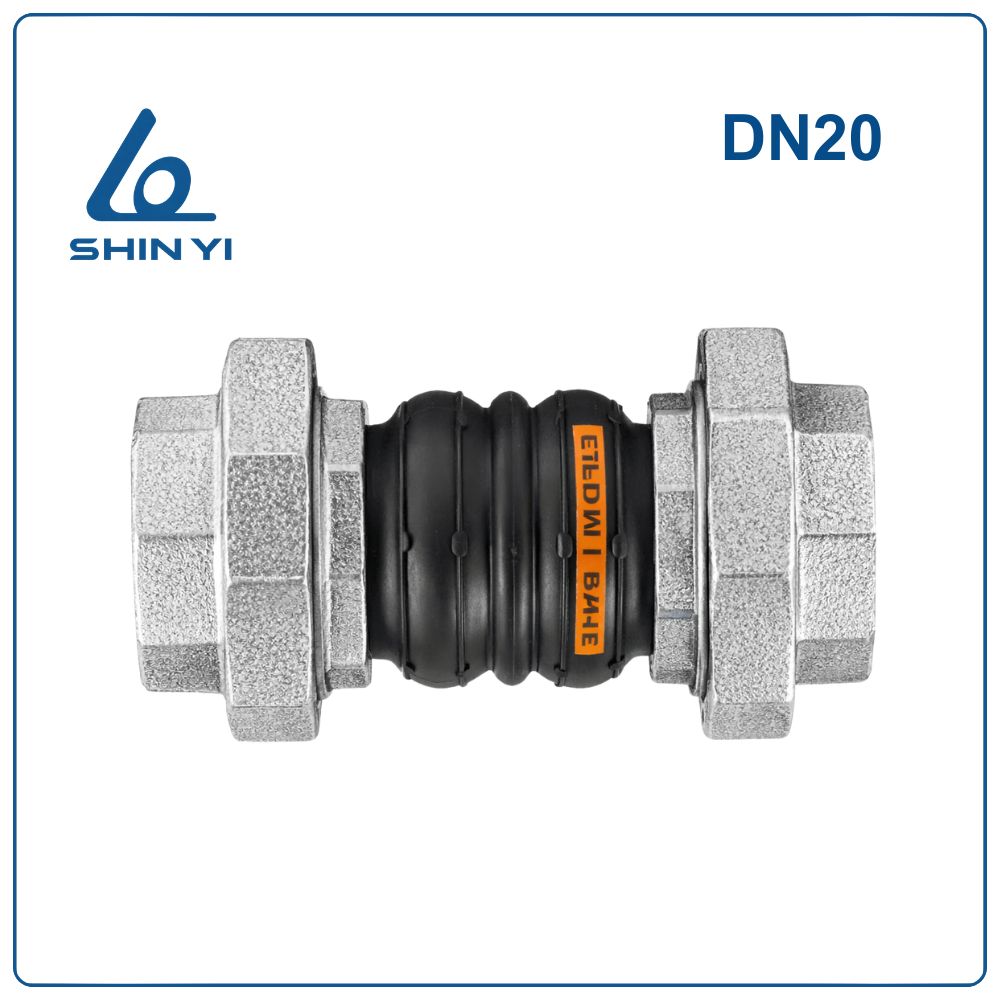

Khớp nối mềm Shinyi DN20

Khớp Nối Mềm Nối Ren Shinyi DN20 Là Gì?

Khớp nối mềm Shinyi DN20 là thiết bị kết nối đường ống sử dụng thân cao su dạng hai cầu (Twin Sphere) kết hợp với đầu nối ren kim loại. Thiết kế này giúp tăng khả năng đàn hồi, giảm rung và bù sai lệch nhỏ trong quá trình lắp đặt.

Sản phẩm có kích thước DN20 (3/4 inch, phi 27mm), thường được lắp đặt trong các hệ thống đường ống nước dân dụng, hệ thống bơm nhỏ hoặc các tuyến ống kỹ thuật trong công trình.

Thông Số Kỹ Thuật

Ưu Điểm Của Khớp Nối Mềm Ren DN20

• Thiết kế 2 cầu cao su giúp tăng khả năng đàn hồi và giảm rung hiệu quả.
• Kết nối ren giúp lắp đặt nhanh chóng, không cần sử dụng mặt bích.
• Giảm tiếng ồn phát sinh trong quá trình vận hành hệ thống.
• Hạn chế ứng suất tác động lên các mối nối và thiết bị.
• Phù hợp với các hệ thống đường ống có kích thước nhỏ.

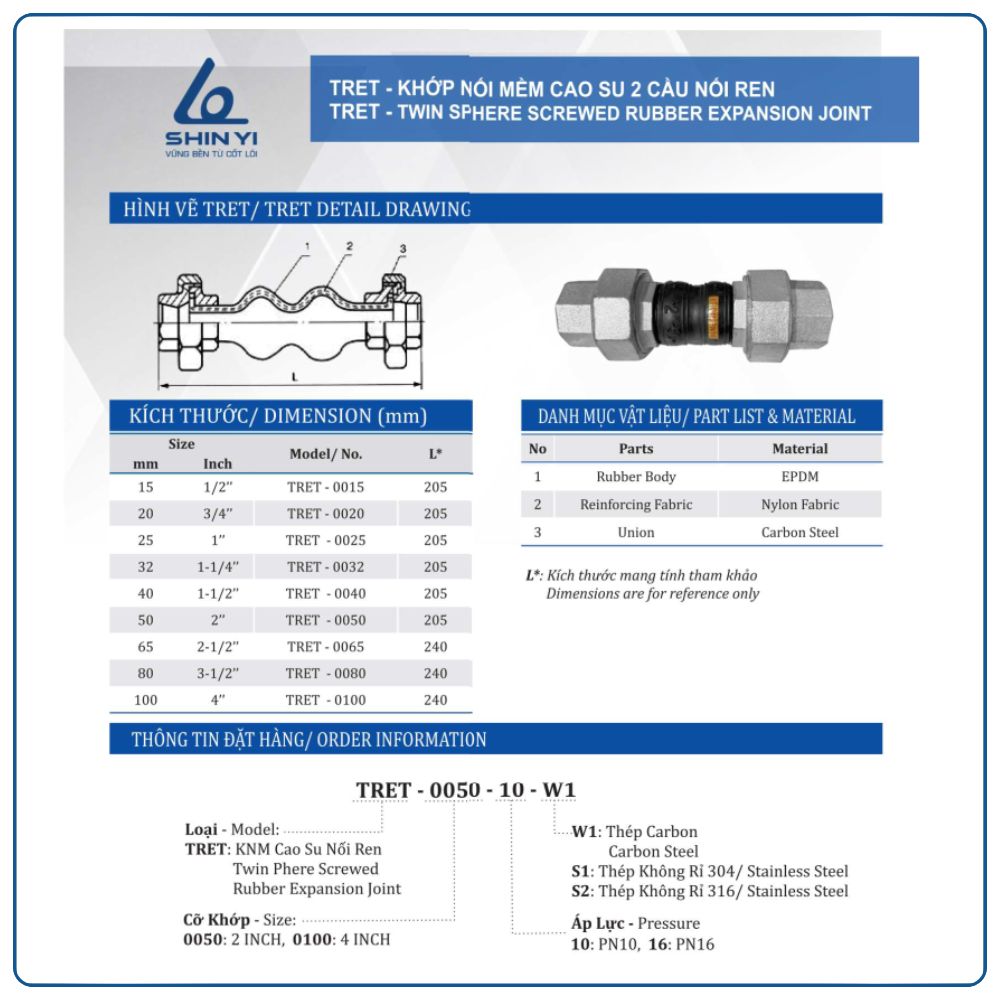

Cấu Tạo Khớp Nối Mềm Cao Su 2 Cầu Nối Ren

Khớp nối mềm ren Shinyi DN20 được cấu tạo từ các bộ phận chính sau:

• Thân cao su (Rubber Body): Được chế tạo từ cao su EPDM có độ đàn hồi cao và khả năng chống lão hóa tốt. Thiết kế dạng hai cầu (Twin Sphere) giúp tăng khả năng co giãn và hấp thụ rung động hiệu quả.
• Lớp sợi gia cường (Reinforcing Fabric): Sử dụng vải Nylon Fabric nhiều lớp được bố trí bên trong thân cao su nhằm tăng độ bền cơ học và khả năng chịu áp lực của khớp nối.
• Đầu nối ren (Union): Được chế tạo từ thép carbon, hai đầu thiết kế ren giúp kết nối trực tiếp với đường ống. Bộ phận này giúp việc lắp đặt, tháo rời và bảo trì thiết bị trở nên dễ dàng hơn.

Nguyên Lý Hoạt Động

Khớp nối mềm ren DN20 hoạt động dựa trên đặc tính đàn hồi của cao su EPDM. Khi hệ thống đường ống xuất hiện rung động hoặc sự giãn nở do thay đổi nhiệt độ, thân cao su sẽ co giãn linh hoạt để hấp thụ lực tác động.

Nhờ đó, các mối nối và thiết bị trong hệ thống được bảo vệ tốt hơn, giảm nguy cơ hư hỏng trong quá trình vận hành.

Hướng Dẫn Lắp Đặt

Bước 1: Kiểm tra kích thước khớp nối và ren của đường ống trước khi lắp đặt.

Bước 2: Làm sạch phần ren của đường ống để đảm bảo kết nối kín.

Bước 3: Quấn băng tan hoặc vật liệu làm kín ren.

Bước 4: Vặn khớp nối vào đường ống theo đúng chiều ren.

Bước 5: Siết chặt vừa đủ để đảm bảo độ kín nhưng không làm biến dạng thân cao su.

Lưu Ý Khi Sử Dụng

• Không siết ren quá chặt để tránh làm hỏng phần cao su.
• Tránh để khớp nối chịu lực kéo hoặc xoắn lớn.
• Kiểm tra định kỳ để phát hiện sớm dấu hiệu lão hóa của cao su.
• Đảm bảo thiết bị hoạt động trong phạm vi nhiệt độ cho phép.

Ứng Dụng Thực Tế

Khớp nối mềm Shinyi DN20 được ứng dụng trong nhiều hệ thống như:

• Hệ thống cấp nước dân dụng
• Hệ thống bơm nước nhỏ
• Hệ thống điều hòa và HVAC
• Hệ thống xử lý nước
• Hệ thống đường ống trong nhà máy
