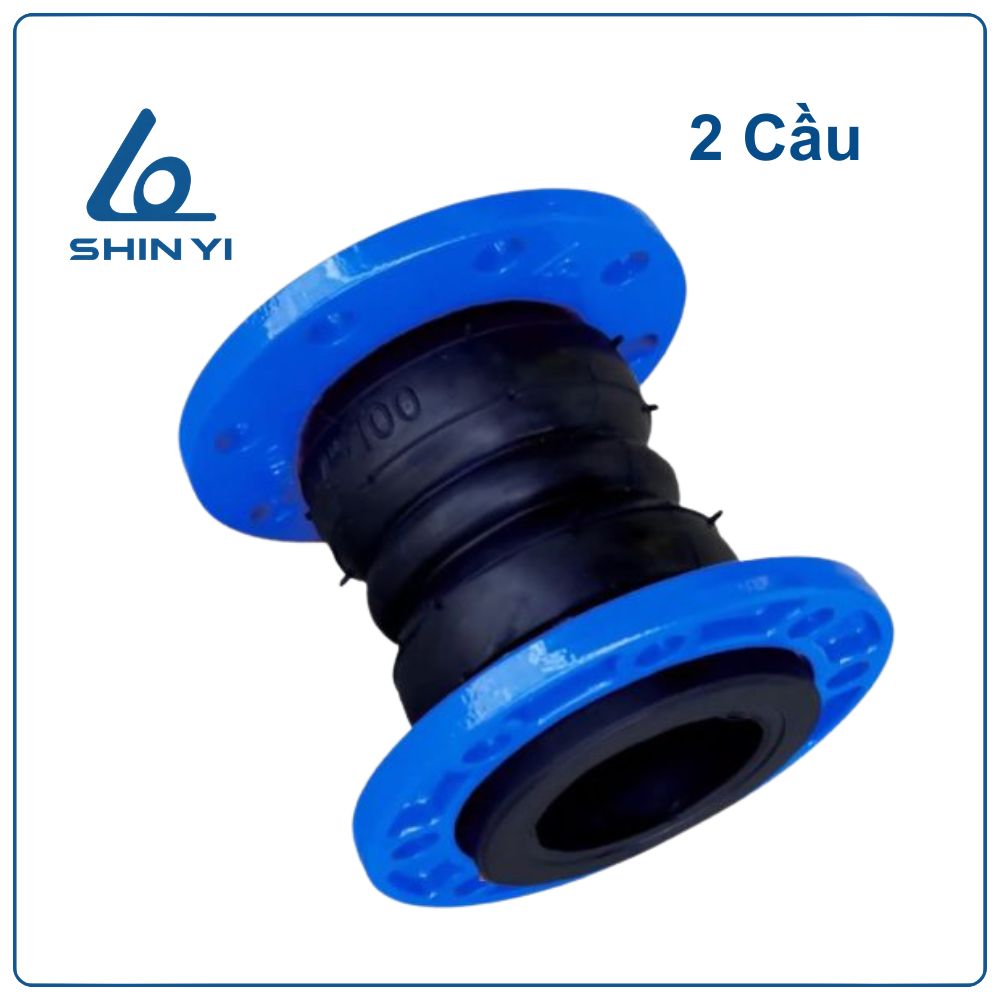

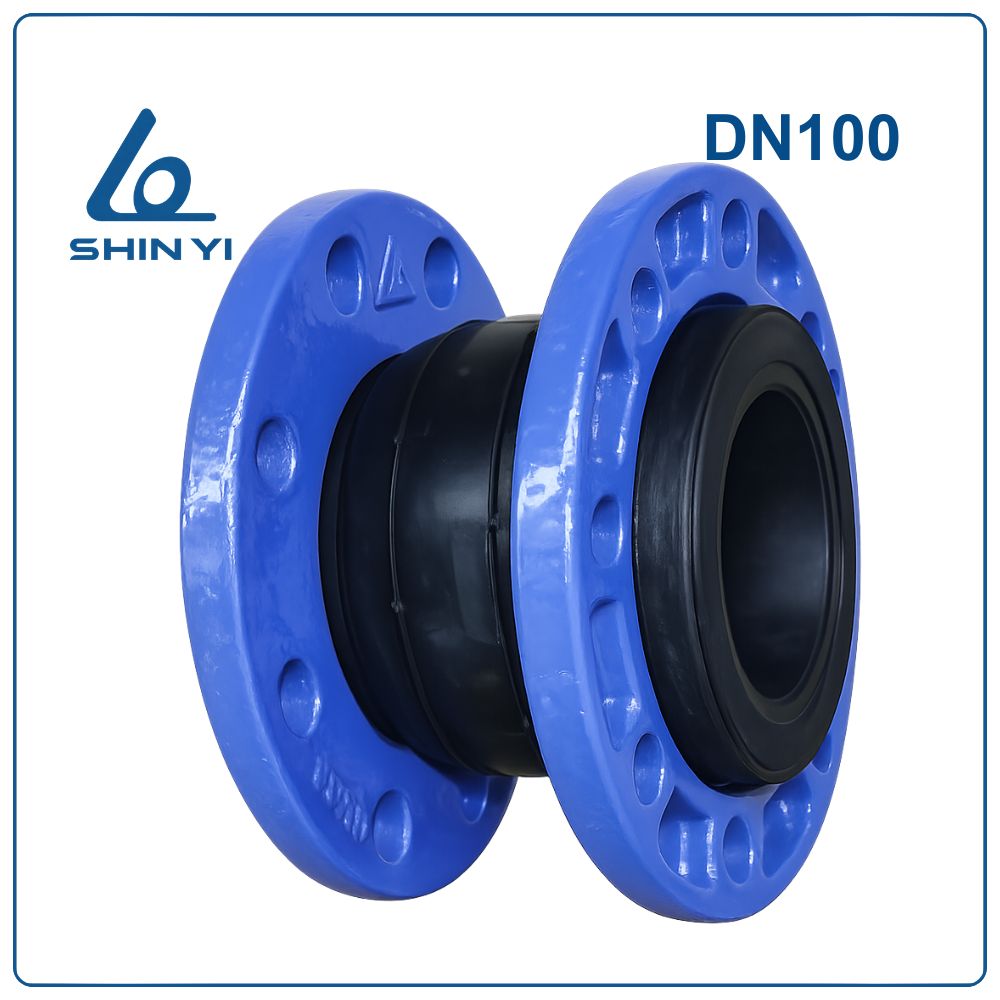

Khớp Nối Mềm Shinyi DN100 Là Gì?
Khớp nối mềm Shinyi DN100 (Phi 114 – 4 inch) là loại khớp nối cao su dạng cầu (Spherical Rubber Expansion Joint) được sử dụng để kết nối hai đoạn đường ống trong hệ thống cấp nước hoặc hệ thống công nghiệp.
Thiết bị có khả năng hấp thụ rung động, giảm chấn và bù giãn nở khi hệ thống vận hành. Với kích thước danh định DN100 (4 inch), sản phẩm phù hợp với các đường ống có đường kính khoảng 114 mm.

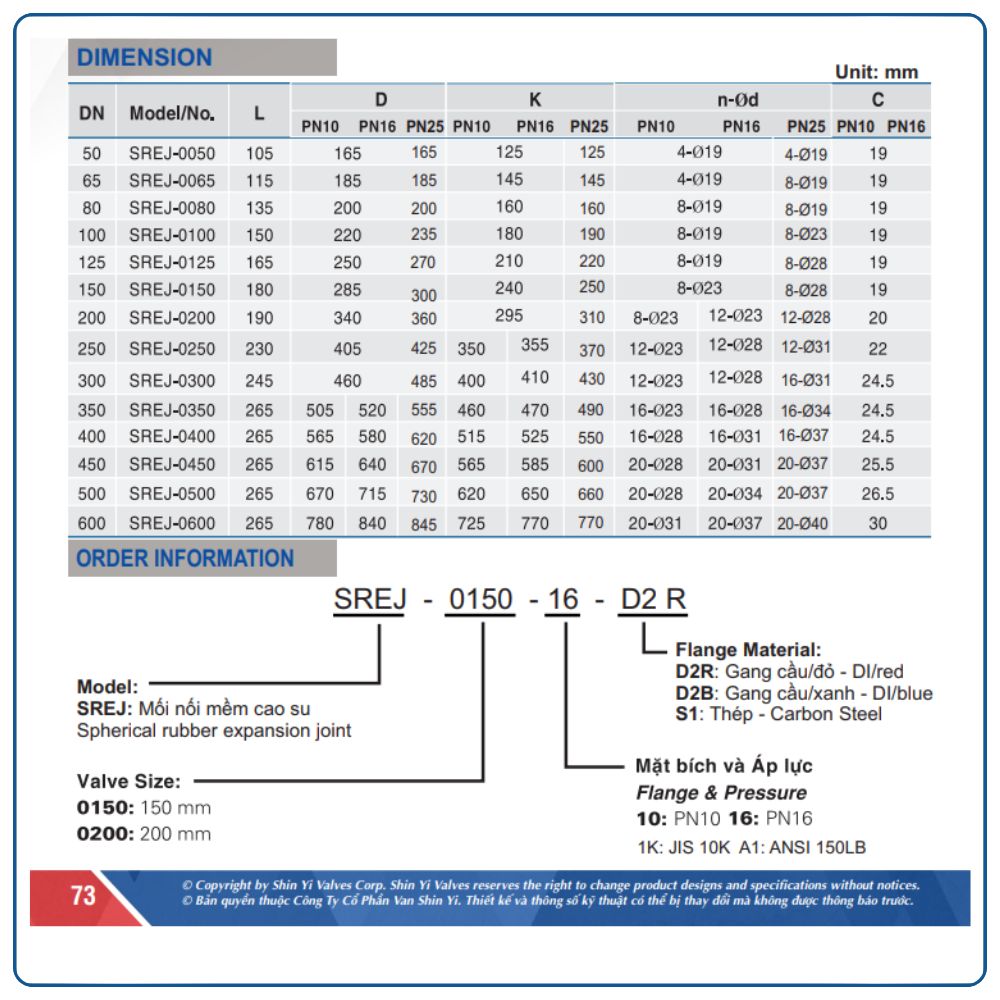

Thông Số Kỹ Thuật
| Thông số | Giá trị |
| Thương hiệu | Shinyi |
| Kích thước danh định | DN100 |
| Quy đổi kích thước | 4 inch |
| Đường kính ống phù hợp | Ø114 mm |
| Kiểu kết nối | Mặt bích |
| Tiêu chuẩn mặt bích | JIS / DIN / BS |
| Áp suất làm việc | PN10 / PN16 |
| Nhiệt độ làm việc | -10°C đến 80°C |
| Vật liệu thân | Cao su EPDM |
| Vật liệu mặt bích | Thép carbon |
| Môi trường sử dụng | Nước sạch, nước công nghiệp |

Ưu Điểm Của Khớp Nối Mềm DN100
- Giảm rung và chấn động: Hấp thụ rung động phát sinh từ máy bơm và thiết bị cơ khí.
- Bù sai lệch lắp đặt: Cho phép hai đầu đường ống có sai lệch nhỏ mà không gây áp lực lên hệ thống.
- Giảm tiếng ồn: Hạn chế tiếng ồn truyền qua đường ống khi hệ thống hoạt động.
- Khả năng đàn hồi tốt: Thân cao su EPDM giúp khớp nối co giãn linh hoạt.
- Dễ lắp đặt và bảo trì: Kết nối mặt bích giúp việc tháo lắp nhanh chóng.

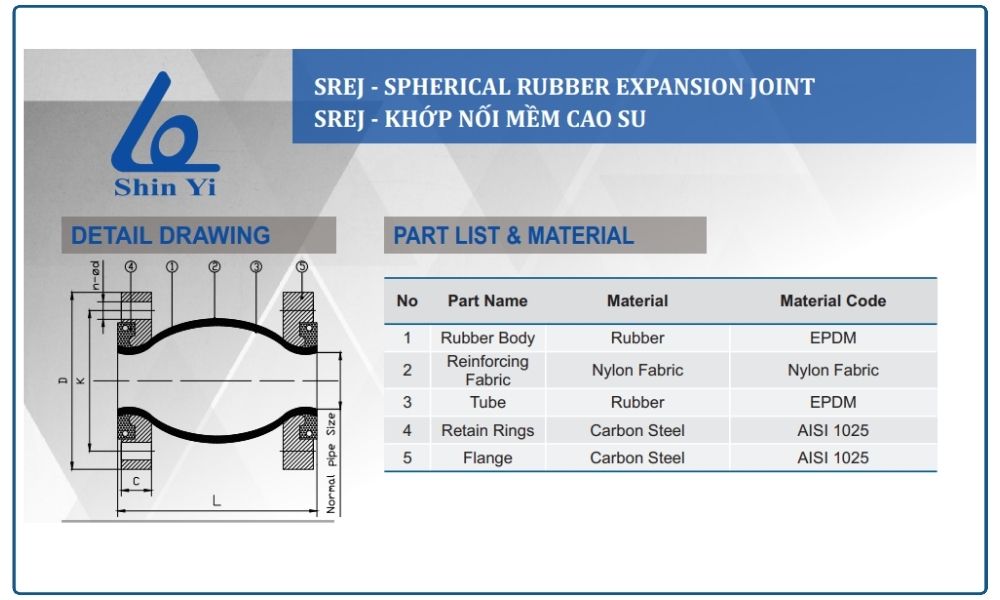

Cấu Tạo Khớp Nối Mềm Shinyi DN100
Khớp nối mềm DN100 được thiết kế theo cấu trúc cao su nhiều lớp kết hợp với các chi tiết kim loại nhằm đảm bảo độ bền và khả năng chịu áp lực của thiết bị.
- Thân cao su (Rubber Body):
Được chế tạo từ cao su EPDM, có độ đàn hồi cao và khả năng chống lão hóa tốt. Bộ phận này giúp hấp thụ rung động và bù giãn nở cho đường ống. - Lớp sợi gia cường (Reinforcing Fabric):
Sử dụng vải Nylon Fabric bố trí nhiều lớp bên trong thân cao su để tăng độ bền cơ học và khả năng chịu áp lực. - Ống cao su bên trong (Tube):
Là lớp cao su tiếp xúc trực tiếp với lưu chất, được làm từ cao su EPDM, có khả năng chống ăn mòn và chịu nhiệt. - Vòng giữ (Retain Rings):
Được chế tạo từ thép carbon AISI 1025, giúp cố định phần thân cao su với mặt bích và giữ ổn định cấu trúc của khớp nối. - Mặt bích kết nối (Flange):
Làm từ thép carbon AISI 1025, dùng để kết nối khớp nối mềm với hệ thống đường ống thông qua bu lông.

Nguyên Lý Hoạt Động
Khớp nối mềm hoạt động dựa trên khả năng đàn hồi của phần thân cao su. Khi hệ thống đường ống chịu tác động từ rung động hoặc sự thay đổi nhiệt độ, thân cao su sẽ co giãn linh hoạt để hấp thụ lực tác động.
Nhờ cơ chế này, ứng suất cơ học không truyền trực tiếp lên các mối nối cứng của đường ống, từ đó giúp hệ thống hoạt động ổn định và hạn chế nguy cơ hư hỏng.
Hướng Dẫn Lắp Đặt
Bước 1: Kiểm tra kích thước khớp nối và đường ống trước khi lắp đặt.
Bước 2: Làm sạch bề mặt hai mặt bích của đường ống để đảm bảo độ kín.
Bước 3: Đặt khớp nối mềm vào giữa hai mặt bích của hệ thống.
Bước 4: Lắp bu lông và siết chặt theo nguyên tắc đối xứng để lực được phân bố đều.
Bước 5: Kiểm tra độ co giãn của khớp nối trước khi vận hành.
Bước 6: Khởi động hệ thống và kiểm tra lại độ kín của các mối nối.
Lưu Ý Khi Sử Dụng
- Không kéo giãn khớp nối vượt quá giới hạn thiết kế.
- Tránh để khớp nối chịu lực kéo trực tiếp từ đường ống.
- Kiểm tra định kỳ tình trạng cao su để đảm bảo độ đàn hồi.
- Không sử dụng thiết bị trong môi trường có nhiệt độ vượt quá giới hạn cho phép.
Ứng Dụng
Khớp nối mềm Shinyi DN100 được ứng dụng trong nhiều hệ thống kỹ thuật như:
- Hệ thống cấp nước sinh hoạt
- Hệ thống điều hòa trung tâm (HVAC)
- Trạm bơm nước công nghiệp
- Hệ thống phòng cháy chữa cháy
- Nhà máy xử lý nước và nước thải
