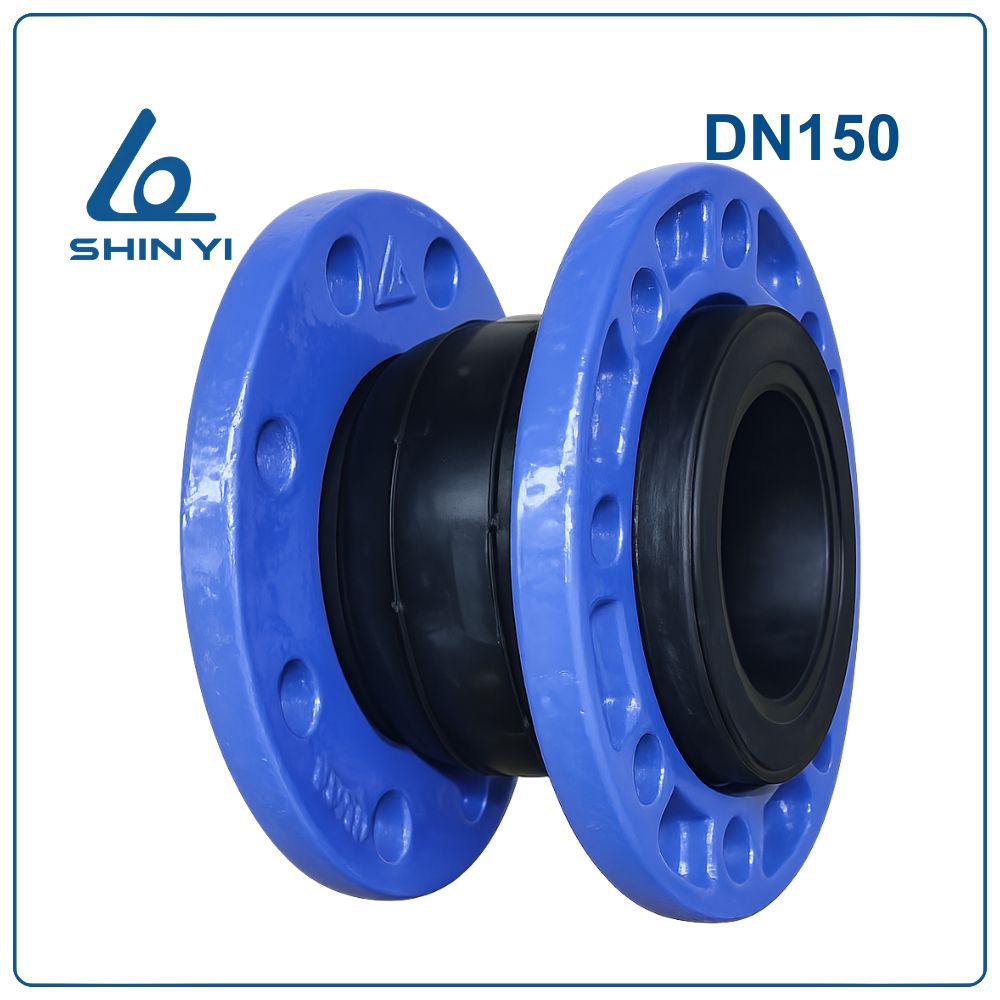

Khớp nối mềm Shinyi DN150

Tổng Quan Về Khớp Nối Mềm Shinyi DN150

Khớp nối mềm Shinyi DN150 (Phi 168 – 6 inch) là loại khớp nối cao su đàn hồi được lắp đặt giữa hai đoạn đường ống nhằm giảm chấn động cơ học, hạn chế rung và bù sai lệch vị trí giữa các đầu ống.

Sản phẩm có kích thước danh định DN150 (6 inch), phù hợp với đường ống có đường kính khoảng 168 mm, thường được sử dụng trong hệ thống cấp nước, hệ thống bơm và các hệ thống công nghiệp có lưu lượng trung bình đến lớn.

Thông Số Kỹ Thuật

Ưu Điểm Của Khớp Nối Mềm DN150

• Giảm chấn động hệ thống: Hấp thụ rung động phát sinh từ máy bơm và dòng chảy.
• Bù sai lệch lắp đặt: Cho phép đường ống có sai lệch nhỏ mà không gây áp lực lên các mối nối.
• Tăng độ bền đường ống: Giảm ứng suất cơ học lên hệ thống.
• Khả năng đàn hồi cao: Thân cao su EPDM giúp khớp nối hoạt động linh hoạt.
• Dễ dàng lắp đặt và bảo trì: Thiết kế mặt bích thuận tiện cho việc tháo lắp.

Cấu Tạo Khớp Nối Mềm Shinyi DN150

Khớp nối mềm DN150 được chế tạo theo cấu trúc nhiều lớp vật liệu nhằm đảm bảo khả năng chịu áp lực và độ đàn hồi cao trong quá trình làm việc.

1. Thân cao su (Rubber Body):
   Được sản xuất từ cao su EPDM, có khả năng đàn hồi tốt và chống lão hóa, giúp hấp thụ rung động và bù giãn nở của đường ống.
2. Lớp vải gia cường (Reinforcing Fabric):
   Sử dụng vải Nylon Fabric nhiều lớp nhằm tăng độ bền cơ học và khả năng chịu áp lực cho khớp nối.
3. Lớp cao su bên trong (Tube):
   Tiếp xúc trực tiếp với lưu chất trong đường ống, được chế tạo từ cao su EPDM giúp chống ăn mòn và đảm bảo độ kín.
4. Vòng giữ (Retain Rings):
   Được làm từ thép carbon AISI 1025, giúp cố định thân cao su với phần mặt bích và tăng độ ổn định của khớp nối.
5. Mặt bích kết nối (Flange):
   Chế tạo từ thép carbon AISI 1025, dùng để liên kết khớp nối mềm với hệ thống đường ống thông qua bu lông.

Nguyên Lý Hoạt Động

Khớp nối mềm Shinyi DN150 hoạt động dựa trên tính đàn hồi của thân cao su. Khi hệ thống đường ống xảy ra rung động hoặc sự thay đổi nhiệt độ làm đường ống giãn nở, phần cao su sẽ co giãn linh hoạt để hấp thụ lực tác động.

Nhờ vậy, lực rung và áp lực không truyền trực tiếp đến các mối nối cứng của đường ống, giúp hệ thống hoạt động ổn định và giảm nguy cơ hư hỏng thiết bị.

Hướng Dẫn Lắp Đặt

Bước 1: Kiểm tra kích thước khớp nối và đường ống trước khi tiến hành lắp đặt.

Bước 2: Làm sạch bề mặt hai mặt bích của đường ống để đảm bảo độ kín.

Bước 3: Đặt khớp nối mềm vào giữa hai mặt bích cần kết nối.

Bước 4: Lắp bu lông và siết chặt theo thứ tự đối xứng để lực được phân bố đều.

Bước 5: Kiểm tra khoảng co giãn của khớp nối trước khi vận hành.

Bước 6: Khởi động hệ thống và kiểm tra lại độ kín của mối nối.

Lưu Ý Khi Sử Dụng

• Không để khớp nối chịu tải trọng trực tiếp từ đường ống.
• Tránh kéo giãn hoặc nén khớp nối vượt quá giới hạn cho phép.
• Kiểm tra định kỳ để phát hiện sớm các dấu hiệu lão hóa của cao su.
• Đảm bảo hệ thống hoạt động trong phạm vi áp suất và nhiệt độ thiết kế.

Ứng Dụng

Khớp nối mềm Shinyi DN150 được sử dụng trong nhiều hệ thống kỹ thuật như:

• Hệ thống cấp nước sinh hoạt và công nghiệp
• Hệ thống điều hòa trung tâm (HVAC)
• Trạm bơm nước và hệ thống bơm tăng áp
• Hệ thống phòng cháy chữa cháy
• Nhà máy xử lý nước và nước thải
