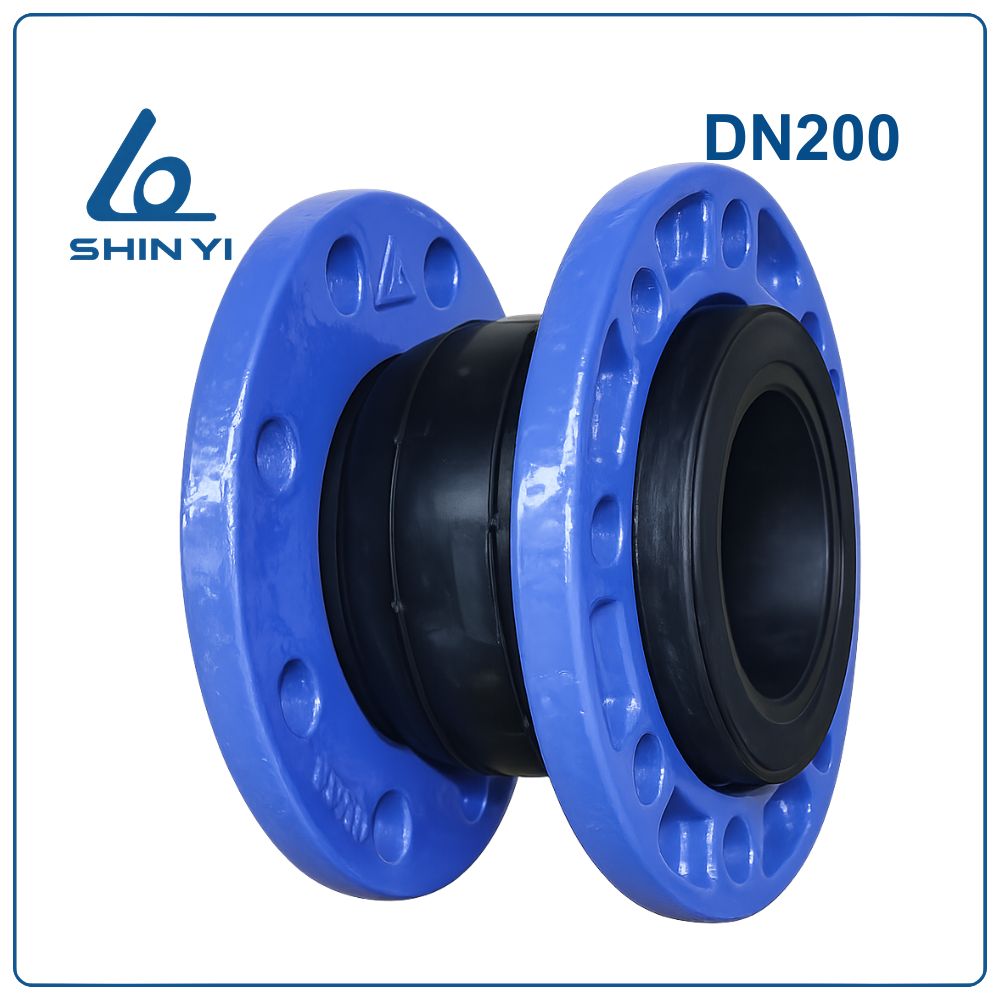

Khớp nối mềm Shinyi DN200

Giới Thiệu Khớp Nối Mềm Shinyi DN200

Khớp nối mềm Shinyi DN200 (Phi 219 – 8 inch) là thiết bị kết nối đường ống được thiết kế với thân cao su đàn hồi nhằm giảm rung động và hấp thụ sự dịch chuyển của hệ thống khi làm việc.

Sản phẩm có kích thước danh định DN200 (8 inch), phù hợp với đường ống có đường kính khoảng 219 mm, thường được sử dụng trong các tuyến ống chính của hệ thống cấp nước, trạm bơm hoặc các hệ thống công nghiệp có lưu lượng lớn.

Thông Số Kỹ Thuật

Đặc Điểm Nổi Bật Của Khớp Nối Mềm DN200

• Hấp thụ rung động hiệu quả: Giảm chấn động truyền từ máy bơm sang hệ thống đường ống.
• Giảm ứng suất cơ học: Hạn chế lực tác động lên các mối nối cứng.
• Bù giãn nở nhiệt: Cho phép đường ống co giãn linh hoạt khi nhiệt độ thay đổi.
• Độ bền cao: Cấu trúc cao su nhiều lớp giúp thiết bị chịu áp lực tốt.
• Giảm tiếng ồn vận hành: Cao su đàn hồi giúp giảm truyền âm qua hệ thống.

Cấu Tạo Khớp Nối Mềm Shinyi DN200

Khớp nối mềm Shinyi DN200 được thiết kế với nhiều lớp vật liệu nhằm đảm bảo khả năng chịu áp lực và độ đàn hồi cao khi vận hành trong hệ thống đường ống.

1. Thân cao su (Rubber Body):
   Được chế tạo từ cao su EPDM có độ đàn hồi cao, giúp hấp thụ rung động và giảm lực tác động lên hệ thống đường ống.
2. Lớp sợi gia cường (Reinforcing Fabric):
   Sử dụng vải Nylon Fabric nhiều lớp nhằm tăng độ bền cơ học và khả năng chịu áp lực cho khớp nối.
3. Lớp cao su bên trong (Tube):
   Là lớp tiếp xúc trực tiếp với lưu chất, được làm từ cao su EPDM, giúp chống ăn mòn và đảm bảo độ kín.
4. Vòng giữ (Retain Rings):
   Được chế tạo từ thép carbon AISI 1025, có nhiệm vụ giữ cố định thân cao su và tăng độ ổn định cho khớp nối.
5. Mặt bích kết nối (Flange):
   Làm từ thép carbon AISI 1025, dùng để kết nối khớp nối mềm với hệ thống đường ống thông qua bu lông.

Nguyên Lý Hoạt Động

Khi hệ thống đường ống vận hành, rung động từ máy bơm hoặc áp lực dòng chảy sẽ tác động lên các điểm kết nối. Nhờ đặc tính đàn hồi của cao su, khớp nối mềm DN200 có thể co giãn linh hoạt để hấp thụ các lực này.

Quá trình co giãn của thân cao su giúp giảm áp lực lên các mối nối cứng của đường ống, từ đó tăng độ ổn định và tuổi thọ cho toàn bộ hệ thống.

Hướng Dẫn Lắp Đặt

Bước 1: Kiểm tra kích thước khớp nối và đường ống trước khi lắp đặt.

Bước 2: Làm sạch bề mặt hai mặt bích của đường ống.

Bước 3: Đặt khớp nối mềm vào giữa hai mặt bích cần kết nối.

Bước 4: Lắp bu lông và siết đều theo hình chữ thập để lực được phân bố đồng đều.

Bước 5: Kiểm tra khoảng co giãn của khớp nối trước khi vận hành hệ thống.

Bước 6: Khởi động hệ thống và kiểm tra lại độ kín của các mối nối.

Lưu Ý Khi Sử Dụng

• Không để khớp nối chịu tải trọng trực tiếp từ đường ống.
• Không kéo giãn hoặc nén khớp nối vượt quá giới hạn thiết kế.
• Kiểm tra định kỳ để phát hiện sớm tình trạng lão hóa của cao su.
• Đảm bảo thiết bị làm việc trong phạm vi áp suất và nhiệt độ cho phép.

Ứng Dụng Thực Tế

Khớp nối mềm Shinyi DN200 được ứng dụng phổ biến trong các hệ thống:

• Hệ thống cấp nước đô thị
• Trạm bơm công nghiệp
• Hệ thống điều hòa trung tâm (HVAC)
• Hệ thống phòng cháy chữa cháy
• Nhà máy xử lý nước và nước thải
