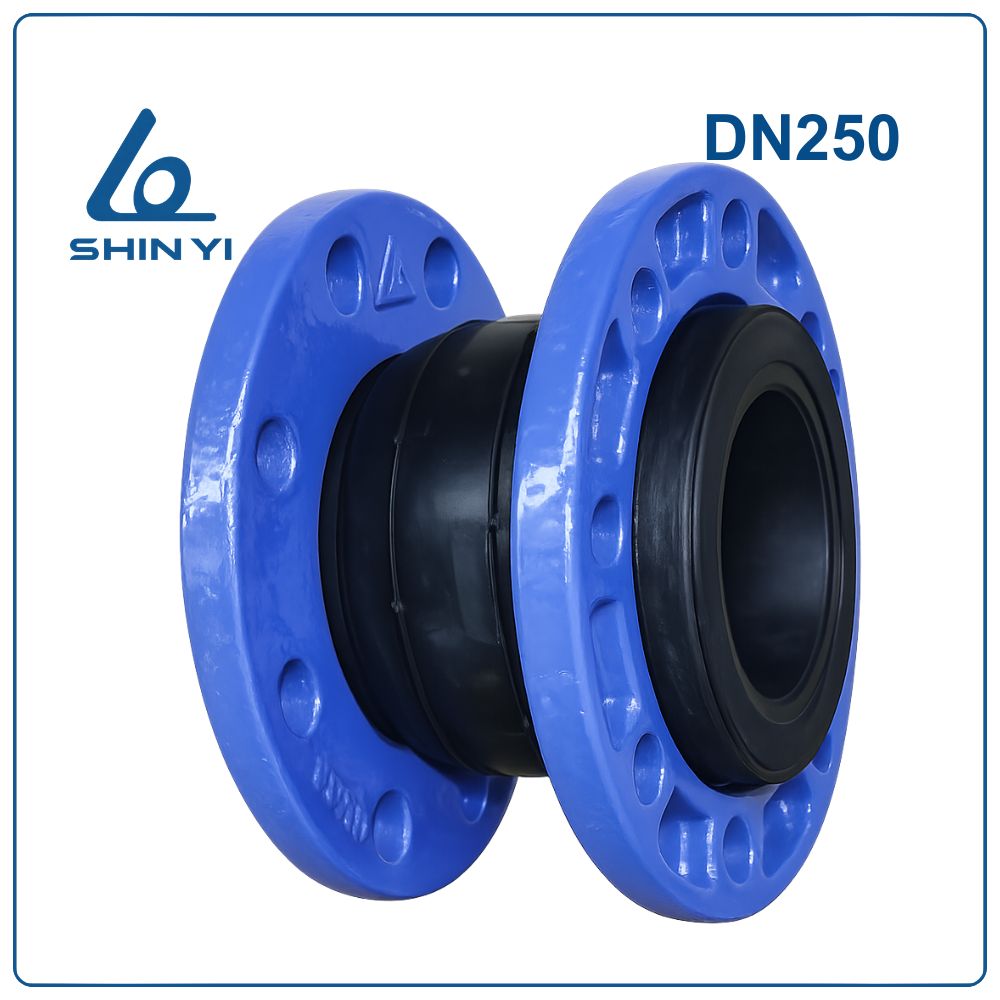

Khớp nối mềm Shinyi DN250

Khớp Nối Mềm Shinyi DN250 Là Gì?

Khớp nối mềm Shinyi DN250 (Phi 273 – 10 inch) là thiết bị kết nối đường ống có cấu tạo từ cao su EPDM nhiều lớp và hai mặt bích kim loại. Thiết bị có chức năng giảm rung, bù giãn nở và hạn chế sai lệch vị trí giữa hai đầu đường ống trong quá trình vận hành.

Sản phẩm có kích thước danh định DN250 (10 inch), phù hợp với đường ống có đường kính khoảng 273 mm, thường được sử dụng trong hệ thống cấp nước lớn, trạm bơm hoặc các nhà máy công nghiệp.

Thông Số Kỹ Thuật

Ưu Điểm Của Khớp Nối Mềm DN250

• Giảm rung động mạnh: Phù hợp với các hệ thống bơm có công suất lớn.
• Bù sai lệch vị trí đường ống: Cho phép hai đầu ống dịch chuyển nhẹ mà không ảnh hưởng đến độ kín.
• Hấp thụ giãn nở nhiệt: Giảm áp lực phát sinh do thay đổi nhiệt độ.
• Tăng tuổi thọ hệ thống: Hạn chế nứt gãy tại các mối nối cứng.
• Lắp đặt nhanh chóng: Thiết kế mặt bích giúp tháo lắp dễ dàng.

Cấu Tạo Khớp Nối Mềm Shinyi DN250

Khớp nối mềm DN250 được cấu thành từ nhiều lớp vật liệu nhằm đảm bảo khả năng chịu áp lực và độ đàn hồi trong quá trình làm việc.

1. Thân cao su (Rubber Body):
   Được chế tạo từ cao su EPDM có khả năng đàn hồi tốt, giúp hấp thụ rung động và giảm lực tác động lên hệ thống đường ống.
2. Lớp vải gia cường (Reinforcing Fabric):
   Sử dụng vải Nylon Fabric nhiều lớp giúp tăng độ bền cơ học và khả năng chịu áp lực của khớp nối.
3. Lớp cao su bên trong (Tube):
   Tiếp xúc trực tiếp với lưu chất, được làm từ cao su EPDM giúp chống ăn mòn và đảm bảo độ kín.
4. Vòng giữ (Retain Rings):
   Được chế tạo từ thép carbon AISI 1025, có nhiệm vụ cố định thân cao su với phần mặt bích và duy trì hình dạng của khớp nối.
5. Mặt bích kết nối (Flange):
   Làm từ thép carbon AISI 1025, dùng để kết nối khớp nối mềm với hệ thống đường ống thông qua bu lông.

Nguyên Lý Hoạt Động

Khớp nối mềm DN250 hoạt động dựa trên khả năng đàn hồi của cao su EPDM. Khi hệ thống đường ống chịu rung động hoặc sự giãn nở do nhiệt độ thay đổi, thân cao su sẽ co giãn linh hoạt để hấp thụ lực tác động.

Nhờ đó, ứng suất cơ học không truyền trực tiếp đến các mối nối cứng, giúp hệ thống vận hành ổn định và giảm nguy cơ hư hỏng.

Hướng Dẫn Lắp Đặt

Bước 1: Kiểm tra kích thước khớp nối và đường ống trước khi lắp đặt.

Bước 2: Làm sạch bề mặt hai mặt bích của đường ống.

Bước 3: Đặt khớp nối mềm vào giữa hai mặt bích của hệ thống.

Bước 4: Lắp bu lông và siết đều theo nguyên tắc đối xứng.

Bước 5: Kiểm tra khoảng co giãn của khớp nối trước khi vận hành.

Bước 6: Khởi động hệ thống và kiểm tra độ kín của các mối nối.

Lưu Ý Khi Sử Dụng

• Không để khớp nối chịu lực kéo trực tiếp từ đường ống.
• Không kéo giãn hoặc nén khớp nối vượt quá giới hạn thiết kế.
• Kiểm tra định kỳ tình trạng cao su để phát hiện sớm dấu hiệu lão hóa.
• Đảm bảo thiết bị hoạt động trong phạm vi áp suất và nhiệt độ cho phép.

Ứng Dụng Thực Tế

Khớp nối mềm Shinyi DN250 được sử dụng trong nhiều hệ thống kỹ thuật như:

• Hệ thống cấp nước đô thị
• Trạm bơm công suất lớn
• Hệ thống HVAC trong nhà máy
• Hệ thống phòng cháy chữa cháy
• Nhà máy xử lý nước và nước thải
