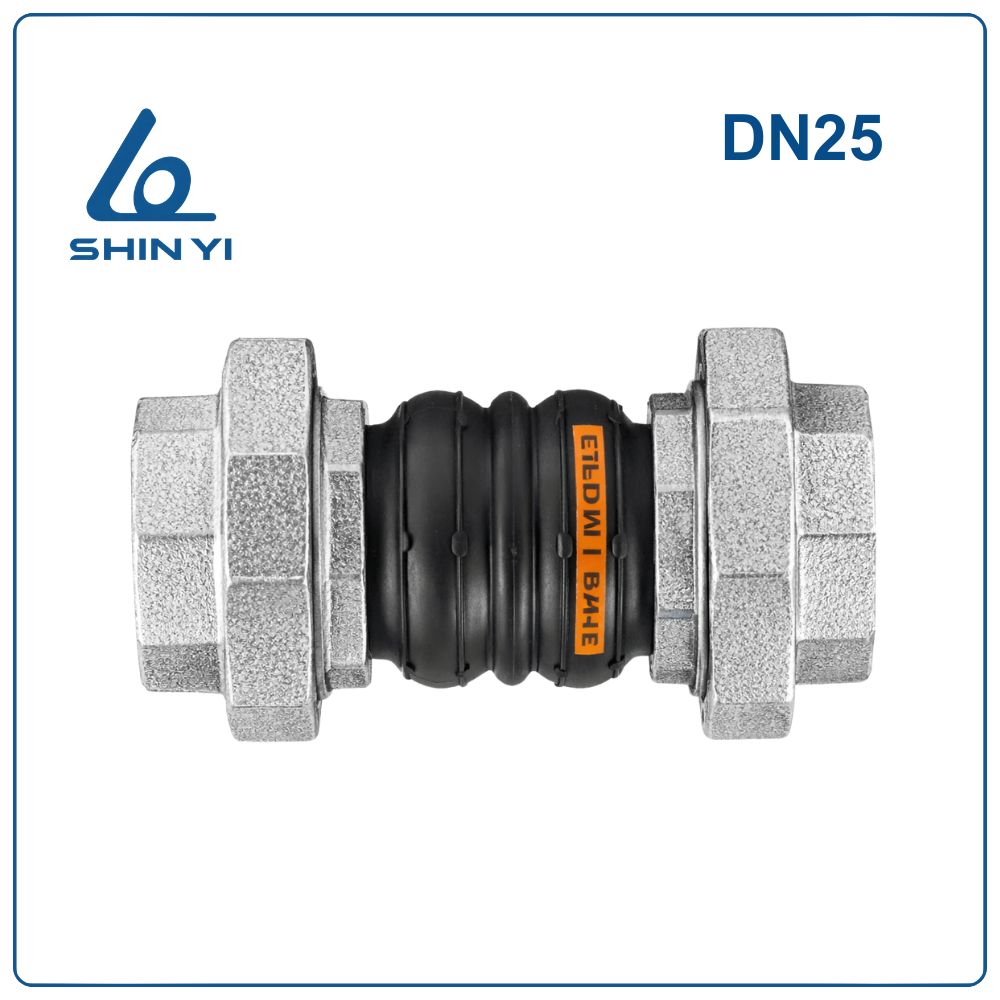

Khớp nối mềm Shinyi DN25

Giới Thiệu Khớp Nối Mềm Ren Shinyi DN25

Khớp nối mềm Shinyi DN25 là thiết bị kết nối đường ống được chế tạo từ cao su EPDM kết hợp lớp sợi gia cường bên trong và đầu nối ren bằng kim loại. Khi lắp đặt vào hệ thống, thiết bị có khả năng hấp thụ rung động và cho phép đường ống co giãn nhẹ trong quá trình vận hành.

Sản phẩm có kích thước DN25 (1 inch, phi 34), phù hợp với các hệ thống cấp nước, hệ thống bơm nhỏ và các tuyến ống kỹ thuật trong công trình.

Thông Số Kỹ Thuật

Ưu Điểm Nổi Bật

• Thiết kế hai cầu cao su giúp tăng khả năng đàn hồi và giảm rung hiệu quả.
• Kết nối ren giúp việc lắp đặt và tháo rời dễ dàng.
• Giảm tiếng ồn và hạn chế rung động trong hệ thống.
• Bù sai lệch nhỏ giữa các đoạn đường ống khi lắp đặt.
• Tăng độ bền cho các thiết bị và mối nối trong hệ thống.

Cấu Tạo Khớp Nối Mềm 2 Cầu Nối Ren

Khớp nối mềm ren Shinyi DN25 được cấu thành từ các bộ phận chính sau:

1. Thân cao su (Rubber Body):
   Được chế tạo từ cao su EPDM có độ đàn hồi cao và khả năng chống lão hóa tốt. Thiết kế dạng hai cầu (Twin Sphere) giúp thiết bị co giãn linh hoạt và hấp thụ rung động hiệu quả.
2. Lớp sợi gia cường (Reinforcing Fabric):
   Sử dụng vải Nylon Fabric nhiều lớp được gia cường bên trong thân cao su nhằm tăng khả năng chịu áp lực và độ bền cơ học.
3. Đầu nối ren (Union):
   Được chế tạo từ thép carbon, hai đầu có ren giúp kết nối trực tiếp với hệ thống đường ống, đồng thời thuận tiện cho việc tháo lắp và bảo trì.

Nguyên Lý Hoạt Động

Khớp nối mềm DN25 hoạt động dựa trên khả năng đàn hồi của cao su EPDM. Khi hệ thống đường ống phát sinh rung động hoặc giãn nở do nhiệt độ thay đổi, thân cao su sẽ biến dạng nhẹ để hấp thụ lực tác động.

Nhờ đó, lực rung không truyền trực tiếp đến các mối nối cứng của đường ống, giúp hệ thống vận hành ổn định và giảm nguy cơ hư hỏng.

Hướng Dẫn Lắp Đặt

Bước 1: Kiểm tra kích thước ren của khớp nối và đường ống.

Bước 2: Làm sạch phần ren trước khi lắp đặt.

Bước 3: Quấn băng tan hoặc vật liệu làm kín ren.

Bước 4: Vặn khớp nối vào đường ống theo đúng chiều ren.

Bước 5: Siết chặt vừa đủ để đảm bảo độ kín của mối nối.

Lưu Ý Khi Sử Dụng

• Không siết ren quá mạnh để tránh làm biến dạng thân cao su.
• Tránh để khớp nối chịu lực xoắn lớn trong quá trình vận hành.
• Kiểm tra định kỳ tình trạng cao su để phát hiện sớm dấu hiệu lão hóa.
• Đảm bảo thiết bị hoạt động trong phạm vi nhiệt độ cho phép.

Ứng Dụng

Khớp nối mềm 2 cầu nối ren Shinyi DN25 thường được sử dụng trong:

• Hệ thống cấp nước dân dụng
• Hệ thống máy bơm nhỏ
• Hệ thống điều hòa trung tâm (HVAC)
• Hệ thống xử lý nước
• Hệ thống đường ống trong nhà máy
