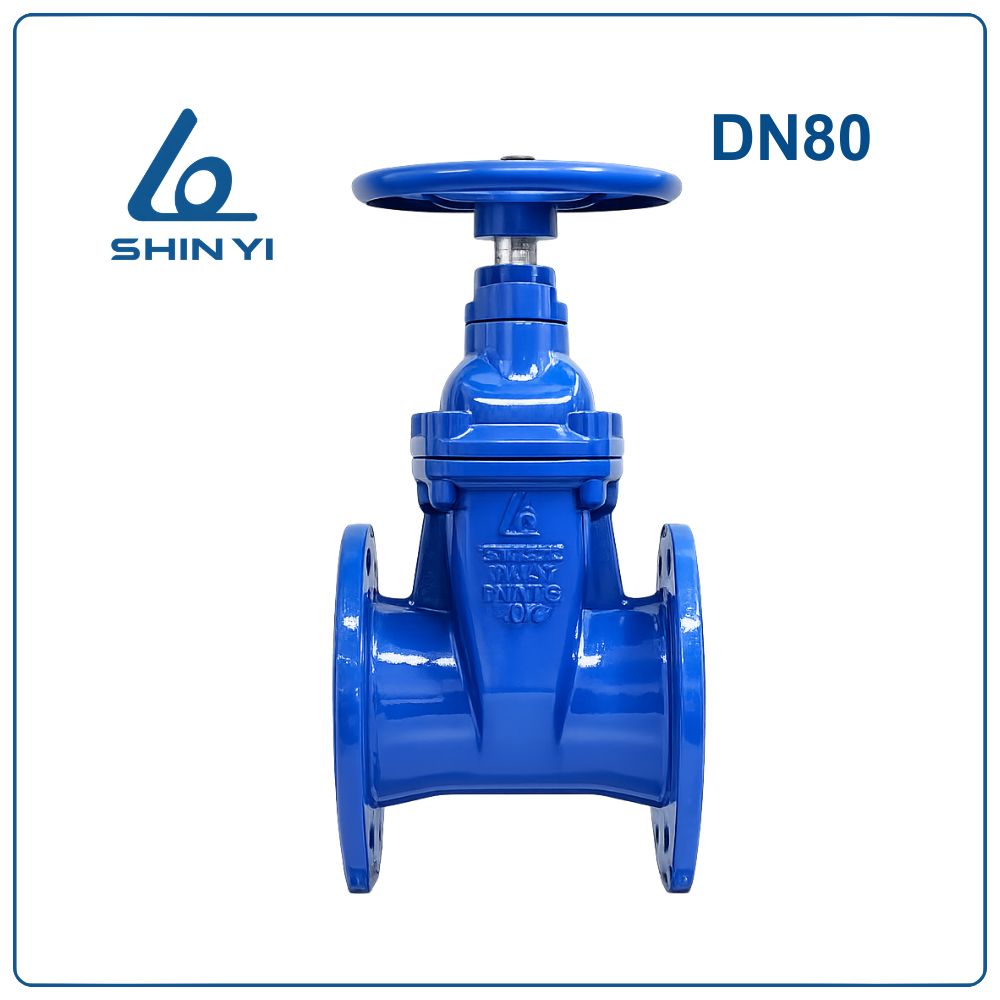

Van cổng ty chìm Shinyi DN80

Van cổng ty chìm Shinyi DN80 là gì?

Van cổng ty chìm Shinyi DN80 (Phi 89 – 3 inch) là loại van cổng được thiết kế với trục ty van nằm hoàn toàn bên trong thân van, khi vận hành trục không nhô lên phía trên. Khi xoay tay quay, cơ cấu ren bên trong sẽ nâng hoặc hạ đĩa van để điều khiển dòng chảy của lưu chất trong đường ống.

Kích thước DN80 là kích thước trung bình, thường được sử dụng trong các hệ thống cấp nước sinh hoạt, hệ thống phòng cháy chữa cháy (PCCC), hệ thống cấp nước tòa nhà, nhà máy và khu công nghiệp.

Quy đổi kích thước DN80

Đặc điểm nổi bật của van cổng ty chìm Shinyi DN80

Van được nhiều công trình lựa chọn nhờ các ưu điểm sau:

• Thiết kế nhỏ gọn: Ty van nằm trong thân nên chiều cao van không thay đổi khi đóng mở.
• Độ kín cao: Đĩa van gang cầu bọc cao su EPDM giúp van đóng kín hoàn toàn.
• Chống ăn mòn tốt: Thân van phủ sơn epoxy chống gỉ sét và tăng tuổi thọ thiết bị.
• Vận hành nhẹ nhàng: Tay quay vô lăng giúp thao tác đóng mở dễ dàng.
• Độ bền cao: Kết cấu chắc chắn giúp van hoạt động ổn định trong thời gian dài.

Thông số kỹ thuật van cổng ty chìm Shinyi DN80

Cấu tạo của van cổng ty chìm Shinyi DN80

Van được cấu tạo từ nhiều bộ phận chính:

Thân van (Body)
Được đúc từ gang cầu FCD450 và phủ lớp sơn epoxy chống ăn mòn.

Đĩa van (Gate)
Gang cầu bọc cao su EPDM giúp tăng độ kín và hạn chế rò rỉ lưu chất.

Ty van (Stem)
Được làm từ inox 304 chống gỉ, truyền lực từ tay quay xuống đĩa van.

Nắp van (Bonnet)
Bảo vệ cơ cấu truyền động bên trong và đảm bảo độ kín của van.

Tay quay (Handwheel)
Dùng để điều khiển quá trình đóng hoặc mở van.

Nguyên lý hoạt động

Van cổng ty chìm hoạt động theo nguyên lý nâng lên và hạ xuống của đĩa van để điều khiển dòng chảy trong đường ống.

• Khi xoay tay quay ngược chiều kim đồng hồ, đĩa van nâng lên và dòng nước lưu thông qua đường ống.
• Khi xoay tay quay theo chiều kim đồng hồ, đĩa van hạ xuống và chặn dòng chảy.

Nhờ thiết kế ty chìm, trục van không nhô lên khi vận hành, giúp tiết kiệm không gian lắp đặt.

Ứng dụng của van cổng ty chìm DN80

Van cổng ty chìm Shinyi được sử dụng rộng rãi trong nhiều hệ thống kỹ thuật:

• Hệ thống phòng cháy chữa cháy (PCCC).
• Hệ thống cấp nước sinh hoạt.
• Hệ thống cấp nước tòa nhà và chung cư.
• Hệ thống cấp nước nhà máy và khu công nghiệp.
• Hệ thống xử lý nước và trạm bơm.

So sánh van cổng ty chìm Shinyi DN80 và van cổng ty nổi

👉 Kết luận:
Van ty chìm phù hợp với các hệ thống lắp đặt ngầm hoặc không gian hạn chế, trong khi van ty nổi phù hợp với khu vực cần quan sát trạng thái đóng mở.

Hướng dẫn lắp đặt van cổng ty chìm Shinyi DN80

Bước 1: Kiểm tra kích thước DN80 và tình trạng van trước khi lắp đặt.

Bước 2: Làm sạch đường ống để loại bỏ cặn bẩn, rác hoặc vật lạ.

Bước 3: Đặt van vào giữa hai mặt bích của đường ống đúng chiều dòng chảy.

Bước 4: Lắp gioăng làm kín giữa hai mặt bích để đảm bảo độ kín.

Bước 5: Lắp bulong vào các lỗ mặt bích và siết theo hình chéo để lực siết phân bố đều.

Bước 6: Kiểm tra vận hành đóng mở để đảm bảo van hoạt động ổn định.

Lưu ý khi sử dụng

• Không đóng mở van quá nhanh để tránh sốc áp lực trong đường ống.
• Kiểm tra bulong và gioăng làm kín định kỳ.
• Không sử dụng van cổng để điều tiết lưu lượng trong thời gian dài.
• Bảo trì van định kỳ để đảm bảo tuổi thọ thiết bị.

Kết luận

Van cổng ty chìm Shinyi DN80 là thiết bị quan trọng trong các hệ thống cấp nước và PCCC. Với thiết kế nhỏ gọn, độ kín cao và khả năng chống ăn mòn tốt, sản phẩm giúp hệ thống vận hành ổn định, bền bỉ và an toàn trong thời gian dài.
