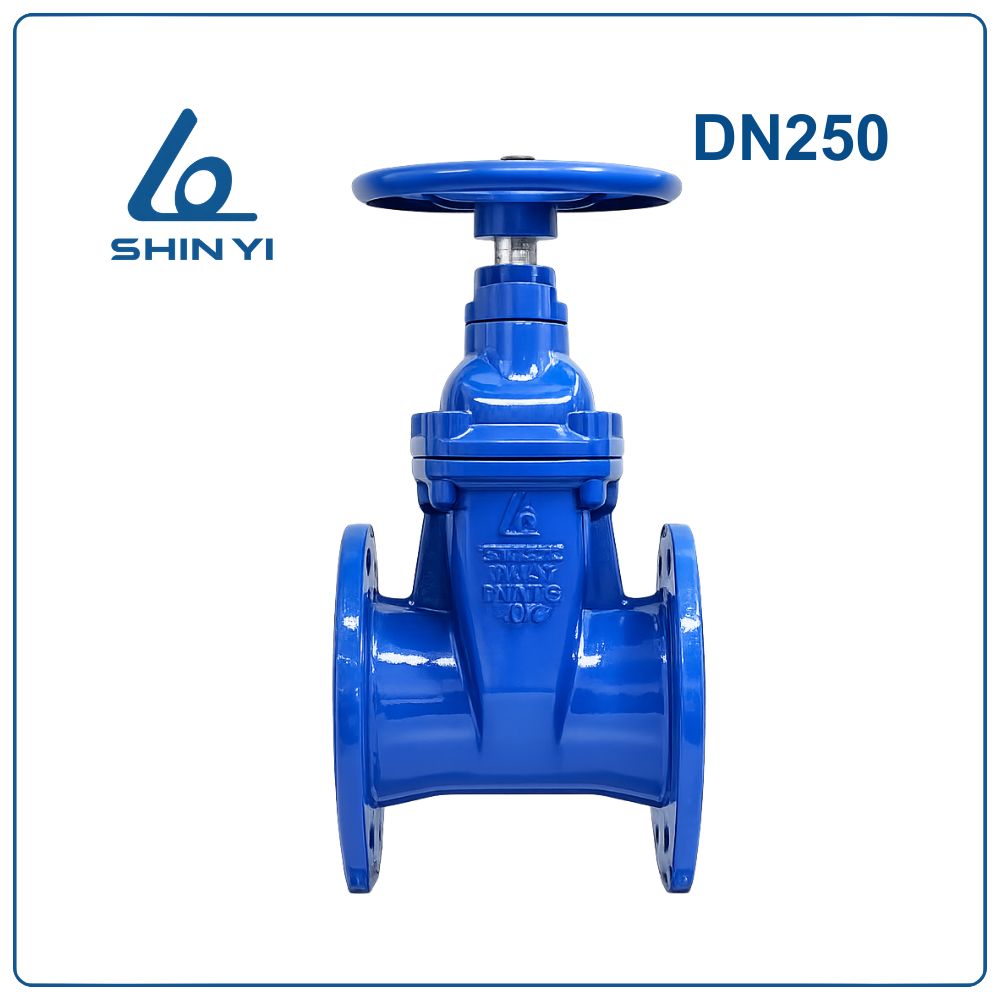

Van cổng ty chìm Shinyi DN250

Van cổng ty chìm Shinyi DN250 là gì?

Van cổng ty chìm Shinyi DN250 ( Phi 273 – 10 inch) là loại van cổng được thiết kế với trục ty van nằm bên trong thân van, khi vận hành trục không nhô lên phía trên. Khi xoay tay quay, cơ cấu ren bên trong sẽ nâng hoặc hạ đĩa van để điều khiển dòng chảy của lưu chất trong đường ống.

Kích thước DN250 là kích thước lớn, thường được lắp đặt trên các tuyến ống chính của hệ thống cấp nước, hệ thống phòng cháy chữa cháy (PCCC), trạm bơm và các hệ thống cấp nước công nghiệp.

Nhờ thiết kế ty chìm, van phù hợp với những vị trí không gian lắp đặt hạn chế như hố van, đường ống ngầm hoặc các khu vực kỹ thuật.

Quy đổi kích thước DN250

Đặc điểm nổi bật của van cổng ty chìm Shinyi DN250

Van được nhiều công trình lựa chọn nhờ các ưu điểm sau:

• Thiết kế gọn gàng: Ty van nằm bên trong thân van nên chiều cao không thay đổi khi đóng mở.
• Độ kín cao: Đĩa van gang cầu bọc cao su EPDM giúp van đóng kín hoàn toàn.
• Chống ăn mòn tốt: Thân van được phủ sơn epoxy chống gỉ sét và ăn mòn.
• Vận hành nhẹ nhàng: Tay quay lớn giúp thao tác đóng mở dễ dàng ngay cả với kích thước van lớn.
• Độ bền cao: Cấu tạo chắc chắn giúp van hoạt động ổn định trong thời gian dài.

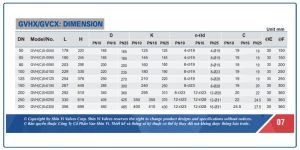

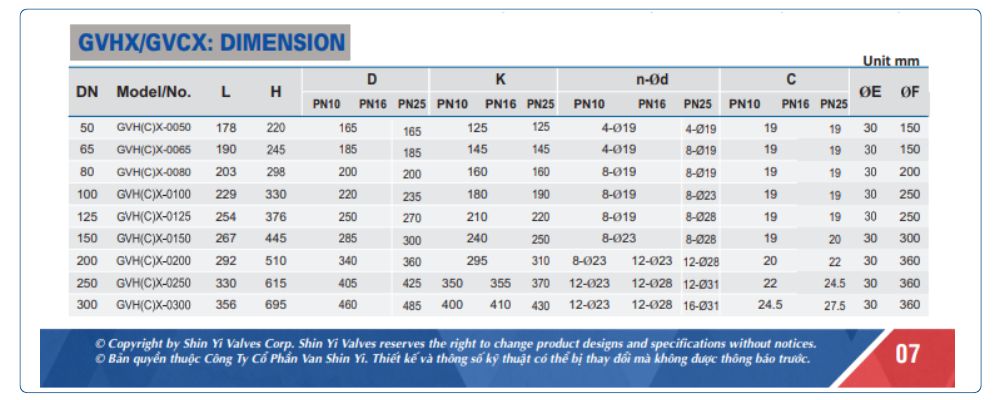

Thông số kỹ thuật van cổng ty chìm Shinyi DN250

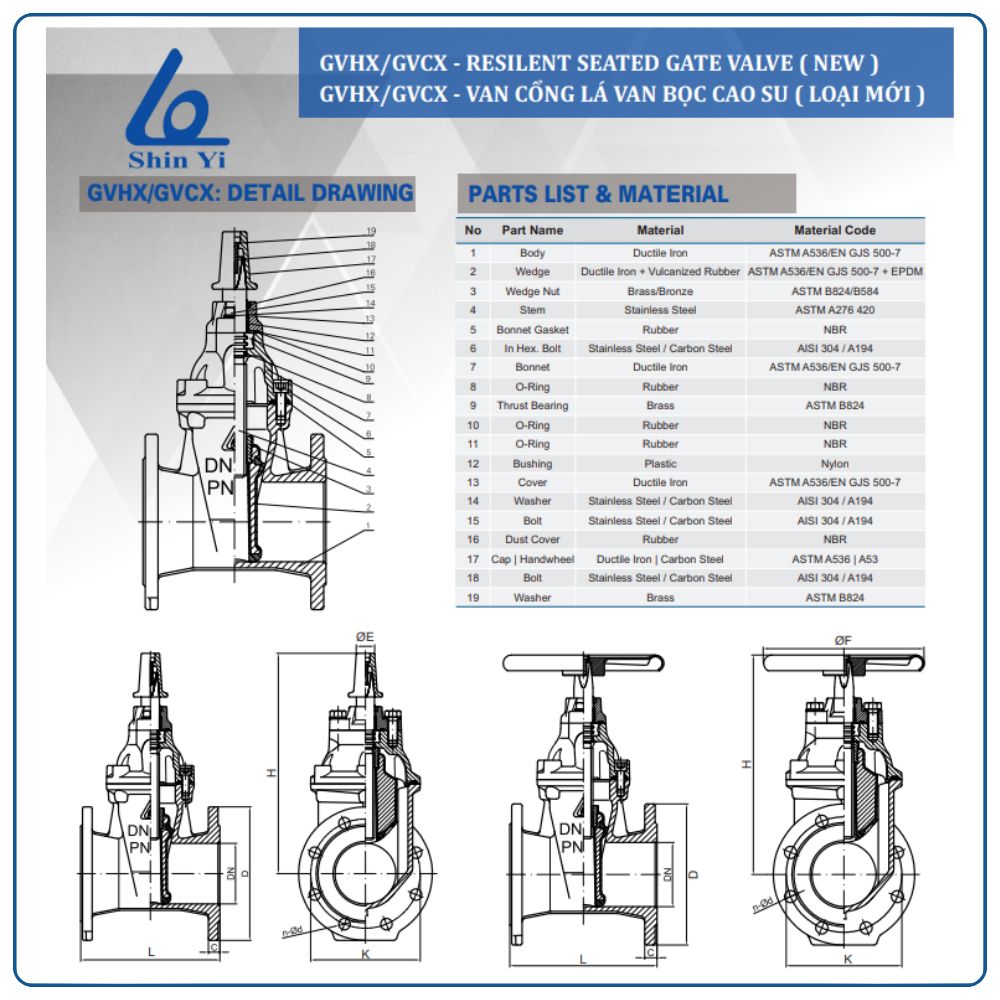

Cấu tạo của van cổng ty chìm Shinyi DN250

Van được cấu tạo từ các bộ phận chính:

• Thân van (Body): Được đúc từ gang cầu FCD450 và phủ sơn epoxy giúp chống ăn mòn và tăng độ bền.
• Đĩa van (Gate): Gang cầu bọc cao su EPDM giúp van đóng kín hoàn toàn và hạn chế rò rỉ.
• Ty van (Stem): Làm từ inox 304 chống gỉ, có nhiệm vụ truyền lực từ tay quay xuống đĩa van.
• Nắp van (Bonnet): Bảo vệ cơ cấu truyền động bên trong và đảm bảo độ kín cho van.
• Tay quay (Handwheel): Giúp điều khiển quá trình đóng mở van một cách dễ dàng.

Nguyên lý hoạt động

Van cổng ty chìm hoạt động theo cơ chế nâng lên và hạ xuống của đĩa van.

• Khi xoay tay quay ngược chiều kim đồng hồ, đĩa van nâng lên và lưu chất chảy qua đường ống.
• Khi xoay tay quay theo chiều kim đồng hồ, đĩa van hạ xuống và chặn dòng chảy.

Do ty van nằm bên trong thân van nên chiều cao của van không thay đổi khi đóng mở.

Ứng dụng của van cổng ty chìm DN250

Van được sử dụng trong nhiều hệ thống lớn như:

• Hệ thống phòng cháy chữa cháy (PCCC).
• Hệ thống cấp nước đô thị.
• Hệ thống cấp nước khu công nghiệp.
• Nhà máy nước và trạm bơm.
• Hệ thống xử lý nước và nước thải.

So sánh van cổng ty chìm Shinyi DN250 và van cổng ty nổi

👉 Kết luận:
Van ty chìm phù hợp với các hệ thống lắp đặt ngầm hoặc nơi có không gian hạn chế, trong khi van ty nổi phù hợp với khu vực cần dễ dàng quan sát trạng thái đóng mở.

Hướng dẫn lắp đặt van cổng ty chìm Shinyi DN250

Bước 1: Kiểm tra kích thước DN250 và tình trạng van trước khi lắp đặt.

Bước 2: Làm sạch đường ống để loại bỏ cặn bẩn và vật lạ.

Bước 3: Đặt van vào giữa hai mặt bích của đường ống đúng chiều dòng chảy.

Bước 4: Lắp gioăng làm kín và đưa bulong vào các lỗ mặt bích.

Bước 5: Siết bulong theo hình chéo để đảm bảo lực siết đều và tránh rò rỉ.

Bước 6: Vận hành thử van để kiểm tra độ kín và khả năng đóng mở.

Lưu ý khi sử dụng

• Không đóng mở van quá nhanh để tránh sốc áp lực trong đường ống.
• Kiểm tra bulong và gioăng định kỳ.
• Không sử dụng van để điều tiết lưu lượng liên tục.
• Bảo trì van định kỳ để tăng tuổi thọ thiết bị.

Kết luận

Van cổng ty chìm Shinyi DN250 là thiết bị quan trọng trong các hệ thống cấp nước và PCCC quy mô lớn. Với thiết kế gọn gàng, độ kín cao và khả năng chống ăn mòn tốt, sản phẩm giúp hệ thống vận hành ổn định, an toàn và hiệu quả trong thời gian dài.
