Van cổng ty chìm Shinyi DN300

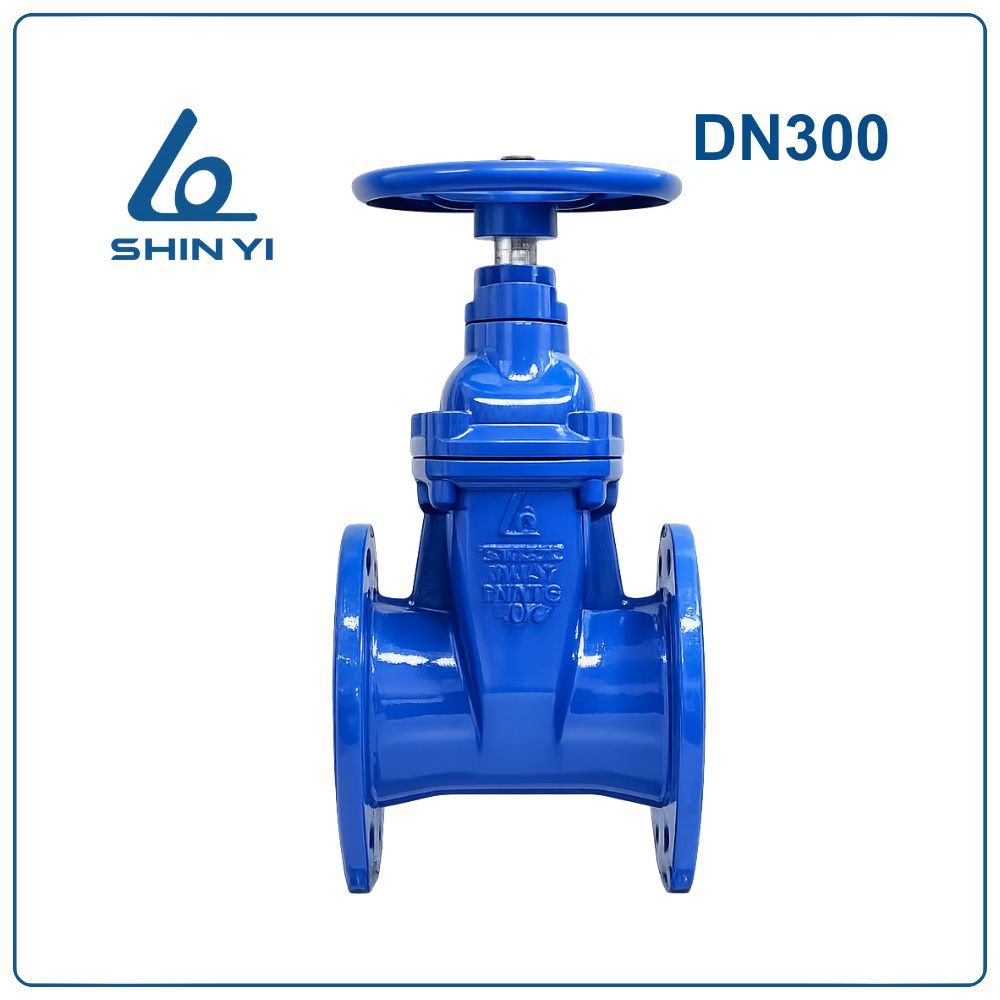

Van cổng ty chìm Shinyi DN300 là gì?

Van cổng ty chìm Shinyi DN300 ( Phi 323 – 12 inch ) là loại van cổng được thiết kế với trục ty van nằm hoàn toàn bên trong thân van, khi vận hành ty không nhô lên phía trên. Khi xoay tay quay, cơ cấu ren bên trong sẽ nâng hoặc hạ đĩa van để điều khiển dòng chảy trong đường ống.

Kích thước DN300 là kích thước rất lớn, thường được lắp đặt trên các đường ống chính của hệ thống cấp nước đô thị, hệ thống phòng cháy chữa cháy (PCCC), nhà máy nước và các khu công nghiệp lớn.

Quy đổi kích thước DN300

Đặc điểm nổi bật của van cổng ty chìm Shinyi DN300

Van được nhiều công trình lớn lựa chọn nhờ các ưu điểm nổi bật:

• Thiết kế gọn gàng: Ty van nằm trong thân nên chiều cao van không thay đổi khi vận hành.
• Độ kín cao: Đĩa van gang cầu bọc cao su EPDM giúp van đóng kín hoàn toàn.
• Chống ăn mòn tốt: Thân van được phủ sơn epoxy chống gỉ sét và ăn mòn.
• Vận hành nhẹ nhàng: Tay quay lớn giúp thao tác đóng mở dễ dàng dù kích thước van lớn.
• Độ bền cao: Kết cấu chắc chắn giúp van hoạt động ổn định trong thời gian dài.

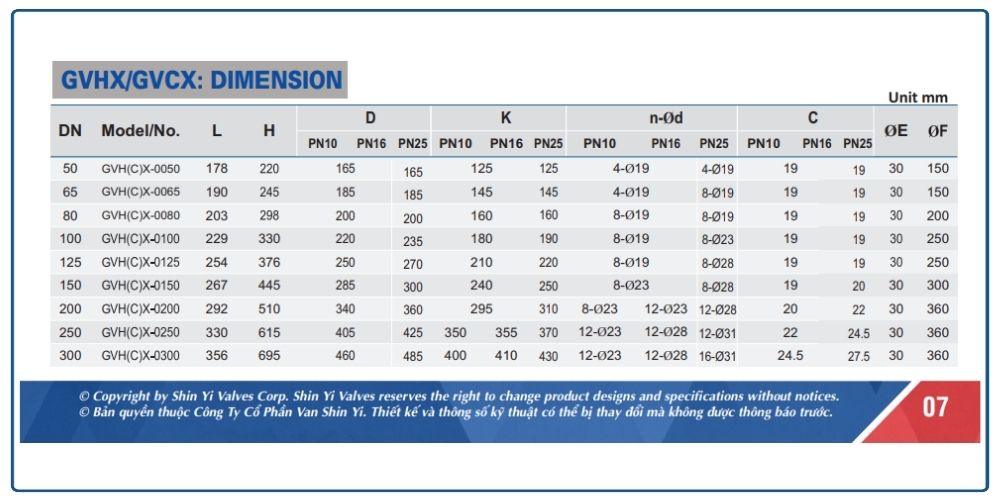

Thông số kỹ thuật van cổng ty chìm Shinyi DN300

Cấu tạo của van cổng ty chìm Shinyi DN300

Van được cấu tạo từ nhiều bộ phận chính giúp đảm bảo độ bền và khả năng vận hành ổn định:

Thân van (Body)
Được đúc từ gang cầu FCD450 và phủ lớp sơn epoxy chống ăn mòn.

Đĩa van (Gate)
Gang cầu bọc cao su EPDM giúp tăng độ kín và hạn chế rò rỉ lưu chất.

Ty van (Stem)
Được làm từ inox 304 chống gỉ, có nhiệm vụ truyền lực từ tay quay xuống đĩa van.

Nắp van (Bonnet)
Bảo vệ cơ cấu truyền động bên trong và đảm bảo độ kín cho van.

Tay quay (Handwheel)
Dùng để điều khiển quá trình đóng hoặc mở van.

Nguyên lý hoạt động

Van cổng ty chìm hoạt động theo nguyên lý nâng lên và hạ xuống của đĩa van.

• Khi xoay tay quay ngược chiều kim đồng hồ, đĩa van nâng lên và dòng nước lưu thông qua đường ống.
• Khi xoay tay quay theo chiều kim đồng hồ, đĩa van hạ xuống và chặn dòng chảy.

Với thiết kế ty chìm, trục van không nhô lên khi vận hành nên chiều cao của van không thay đổi trong quá trình đóng mở.

Ứng dụng của van cổng ty chìm DN300

Van cổng ty chìm Shinyi được sử dụng trong nhiều hệ thống lớn như:

• Hệ thống phòng cháy chữa cháy (PCCC).
• Hệ thống cấp nước đô thị.
• Hệ thống cấp nước khu công nghiệp.
• Nhà máy nước và trạm bơm.
• Hệ thống xử lý nước và nước thải.

So sánh van cổng ty chìm Shinyi DN300 và van cổng ty nổi

👉 Kết luận:
Van ty chìm phù hợp với các hệ thống lắp đặt ngầm hoặc nơi có không gian hạn chế, trong khi van ty nổi phù hợp với khu vực cần quan sát trạng thái đóng mở của van.

Hướng dẫn lắp đặt van cổng ty chìm Shinyi DN300

Bước 1: Kiểm tra kích thước DN300 và tình trạng van trước khi lắp đặt.

Bước 2: Làm sạch đường ống để loại bỏ cặn bẩn, rác hoặc vật lạ trong đường ống.

Bước 3: Đặt van vào giữa hai mặt bích của đường ống và đảm bảo đúng chiều dòng chảy.

Bước 4: Lắp gioăng làm kín giữa hai mặt bích để đảm bảo độ kín.

Bước 5: Đưa bulong vào các lỗ mặt bích và siết theo hình chéo để lực siết phân bố đều.

Bước 6: Kiểm tra lại toàn bộ bulong và vận hành thử van để đảm bảo van đóng mở nhẹ nhàng.

Bước 7: Kiểm tra độ kín của hệ thống sau khi lắp đặt và đưa vào vận hành.

Lưu ý khi sử dụng

• Không đóng mở van quá nhanh để tránh sốc áp lực trong hệ thống đường ống.
• Kiểm tra bulong và gioăng làm kín định kỳ.
• Không sử dụng van cổng để điều tiết lưu lượng trong thời gian dài.
• Bảo trì van định kỳ để đảm bảo tuổi thọ và hiệu suất hoạt động.

Kết luận

Van cổng ty chìm Shinyi DN300 là thiết bị quan trọng trong các hệ thống cấp nước và PCCC quy mô lớn. Với thiết kế chắc chắn, độ kín cao và khả năng chống ăn mòn tốt, sản phẩm giúp hệ thống vận hành ổn định và an toàn trong thời gian dài.
