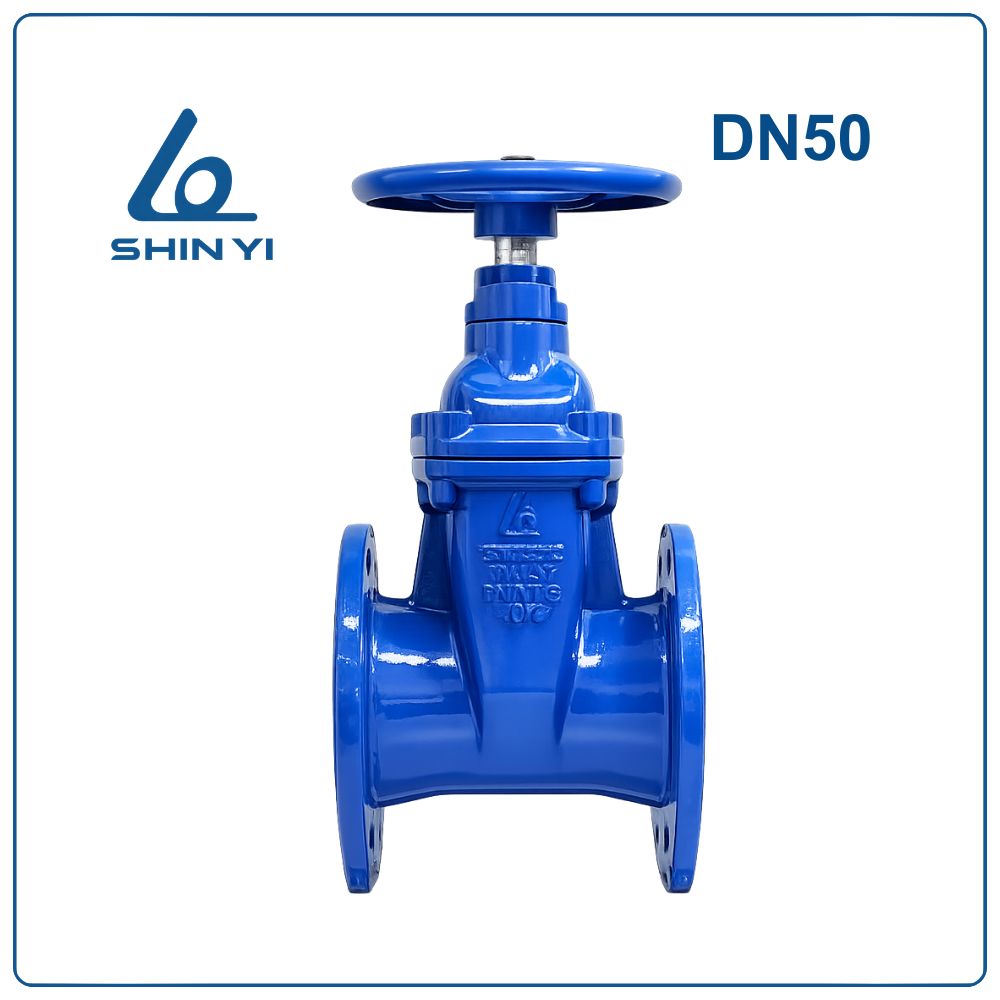

Van cổng ty chìm Shinyi DN50

Van cổng ty chìm Shinyi DN50 là gì?

Van cổng ty chìm Shinyi DN50 (Phi 60 – 2 inch) là loại van cổng được thiết kế với trục ty van nằm bên trong thân van, khi vận hành ty không nhô lên phía trên. Khi xoay tay quay, cơ cấu ren bên trong sẽ nâng hoặc hạ đĩa van để điều khiển dòng chảy của lưu chất trong đường ống.

Kích thước DN50 là kích thước nhỏ, thường được sử dụng trong các hệ thống cấp nước sinh hoạt, hệ thống phòng cháy chữa cháy (PCCC), hệ thống cấp nước tòa nhà và nhà máy.

Nhờ thiết kế ty chìm, van có cấu tạo gọn gàng và phù hợp với những vị trí không gian lắp đặt hạn chế hoặc hố van kỹ thuật.

Quy đổi kích thước DN50

Đặc điểm nổi bật của van cổng ty chìm Shinyi DN50

Van được sử dụng phổ biến nhờ các ưu điểm sau:

• Thiết kế nhỏ gọn: Ty van nằm trong thân van nên chiều cao không thay đổi khi đóng mở.
• Độ kín cao: Đĩa van gang cầu bọc cao su EPDM giúp van đóng kín hoàn toàn.
• Chống ăn mòn tốt: Thân van được phủ sơn epoxy giúp chống gỉ sét và ăn mòn.
• Vận hành nhẹ nhàng: Tay quay vô lăng giúp thao tác đóng mở dễ dàng.
• Độ bền cao: Kết cấu chắc chắn giúp van hoạt động ổn định trong thời gian dài.

Thông số kỹ thuật van cổng ty chìm Shinyi DN50

Cấu tạo của van cổng ty chìm Shinyi DN50

Van được cấu tạo từ các bộ phận chính:

Thân van (Body)
Được đúc từ gang cầu FCD450 và phủ lớp sơn epoxy chống ăn mòn.

Đĩa van (Gate)
Gang cầu bọc cao su EPDM giúp tăng độ kín và hạn chế rò rỉ.

Ty van (Stem)
Được làm từ inox 304 chống gỉ, có nhiệm vụ truyền lực từ tay quay xuống đĩa van.

Nắp van (Bonnet)
Bảo vệ cơ cấu truyền động bên trong và đảm bảo độ kín của van.

Tay quay (Handwheel)
Dùng để điều khiển quá trình đóng hoặc mở van.

Nguyên lý hoạt động

Van cổng ty chìm hoạt động theo cơ chế nâng lên và hạ xuống của đĩa van để điều khiển dòng chảy.

• Khi xoay tay quay ngược chiều kim đồng hồ, đĩa van nâng lên và dòng nước lưu thông qua đường ống.
• Khi xoay tay quay theo chiều kim đồng hồ, đĩa van hạ xuống và chặn dòng chảy.

Do ty van nằm bên trong thân van nên chiều cao của van không thay đổi trong quá trình vận hành.

Ứng dụng của van cổng ty chìm DN50

Van được sử dụng trong nhiều hệ thống kỹ thuật như:

• Hệ thống phòng cháy chữa cháy (PCCC).
• Hệ thống cấp nước sinh hoạt.
• Hệ thống cấp nước tòa nhà và chung cư.
• Hệ thống cấp nước nhà máy và khu công nghiệp.
• Hệ thống xử lý nước.

So sánh van cổng ty chìm Shinyi DN50 và van cổng ty nổi

👉 Kết luận:
Van ty chìm phù hợp với các hệ thống lắp đặt ngầm hoặc không gian hạn chế, trong khi van ty nổi phù hợp với khu vực cần dễ dàng quan sát trạng thái đóng mở.

Hướng dẫn lắp đặt van cổng ty chìm Shinyi DN50

Bước 1: Kiểm tra kích thước DN50 và tình trạng van trước khi lắp đặt.

Bước 2: Làm sạch đường ống để loại bỏ cặn bẩn hoặc vật lạ.

Bước 3: Đặt van vào giữa hai mặt bích của đường ống đúng chiều dòng chảy.

Bước 4: Lắp gioăng làm kín giữa hai mặt bích.

Bước 5: Lắp bulong vào các lỗ mặt bích và siết theo hình chéo để lực siết đều.

Bước 6: Kiểm tra vận hành đóng mở để đảm bảo van hoạt động ổn định.

Lưu ý khi sử dụng

• Không đóng mở van quá nhanh để tránh sốc áp lực trong đường ống.
• Kiểm tra bulong và gioăng làm kín định kỳ.
• Không sử dụng van cổng để điều tiết lưu lượng.
• Bảo trì van định kỳ để đảm bảo tuổi thọ thiết bị.

Kết luận

Van cổng ty chìm Shinyi DN50 là thiết bị quan trọng trong các hệ thống cấp nước và PCCC. Với thiết kế gọn gàng, độ kín cao và khả năng chống ăn mòn tốt, sản phẩm giúp hệ thống vận hành ổn định và bền bỉ trong thời gian dài.
