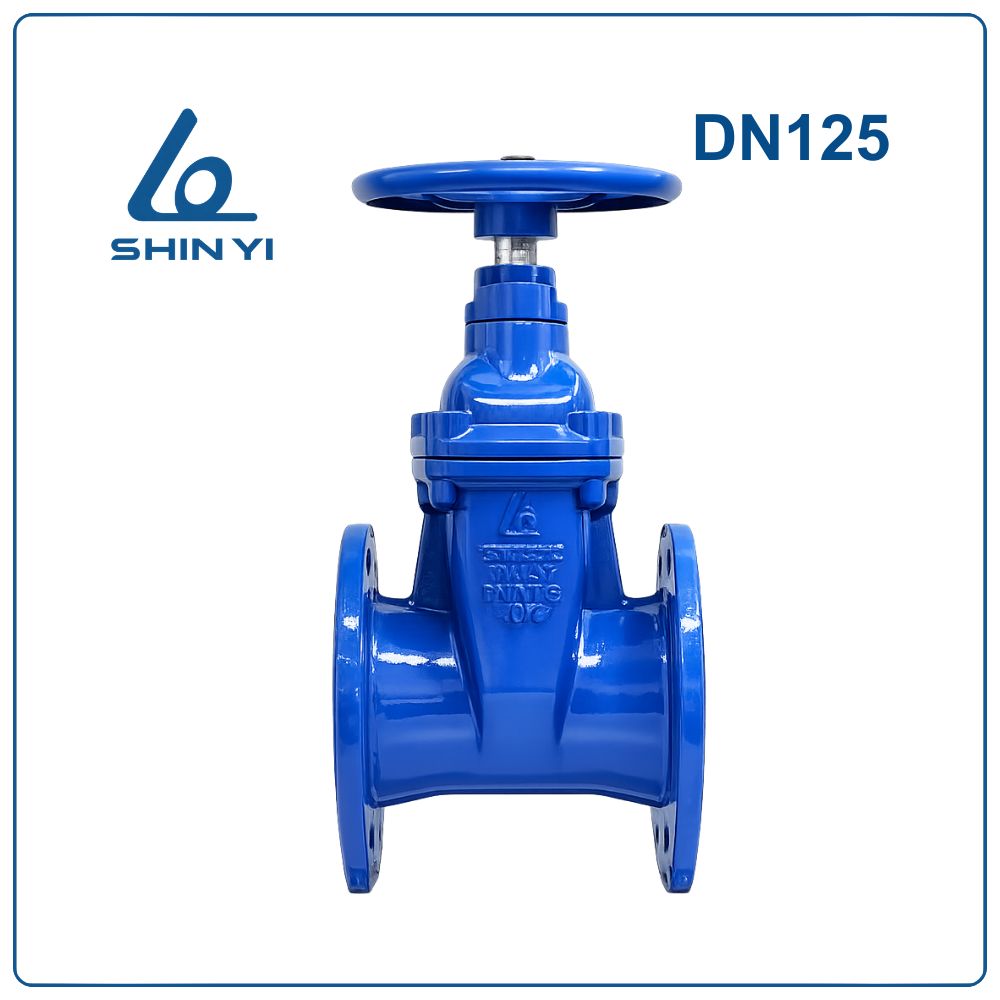

Van cổng ty chìm Shinyi DN125

Van cổng ty chìm Shinyi DN125 là gì?

Van cổng ty chìm Shinyi DN125 (Phi 141 – 5 inch) là loại van cổng có thiết kế trục van (stem) nằm bên trong thân van, khi vận hành trục không di chuyển lên xuống bên ngoài. Van được điều khiển bằng tay quay, giúp nâng hoặc hạ đĩa van để đóng mở dòng chảy trong đường ống.

Kích thước DN125 là kích thước khá phổ biến trong các hệ thống cấp nước và phòng cháy chữa cháy (PCCC), đặc biệt ở các tuyến ống phân phối chính của nhà máy, khu công nghiệp và hệ thống cấp nước đô thị.

Quy đổi kích thước DN125

Đặc điểm nổi bật của van cổng ty chìm Shinyi DN125

Van cổng ty chìm Shiny được sử dụng rộng rãi nhờ nhiều ưu điểm:

• Thiết kế gọn: Ty van nằm bên trong thân van nên không tăng chiều cao khi vận hành.
• Độ kín cao: Đĩa van gang cầu bọc cao su EPDM giúp đóng kín hoàn toàn và hạn chế rò rỉ.
• Độ bền cao: Thân van gang cầu phủ sơn epoxy chống ăn mòn, thích hợp cho môi trường nước.
• Vận hành nhẹ: Tay quay vô lăng giúp thao tác đóng mở dễ dàng.
• Tuổi thọ cao: Kết cấu chắc chắn, hoạt động ổn định trong thời gian dài.

Thông số kỹ thuật van cổng ty chìm Shinyi DN125

Cấu tạo của van cổng ty chìm Shinyi DN125

Van gồm các bộ phận chính sau:

• Thân van (Body): Được đúc từ gang cầu FCD450, phủ lớp sơn epoxy chống ăn mòn.
• Đĩa van (Gate): Gang cầu bọc cao su EPDM giúp tăng độ kín và giảm rò rỉ.
• Ty van (Stem): Làm từ inox chống gỉ, truyền lực từ tay quay xuống đĩa van.
• Nắp van (Bonnet): Bảo vệ cơ cấu truyền động và đảm bảo độ kín cho van.
• Tay quay (Handwheel): Dùng để điều khiển quá trình đóng hoặc mở van.

Nguyên lý hoạt động

Van cổng hoạt động theo cơ chế nâng – hạ đĩa van để điều khiển dòng chảy.

• Khi xoay tay quay ngược chiều kim đồng hồ, đĩa van nâng lên và lưu chất đi qua.
• Khi xoay tay quay theo chiều kim đồng hồ, đĩa van hạ xuống và chặn dòng chảy.

Đối với van ty chìm, trục van không nhô lên khỏi thân van nên chiều cao tổng thể của van không thay đổi trong quá trình vận hành.

Ứng dụng của van cổng ty chìm DN125

Van được sử dụng trong nhiều hệ thống kỹ thuật:

• Hệ thống phòng cháy chữa cháy (PCCC).
• Hệ thống cấp nước tòa nhà và chung cư.
• Hệ thống cấp nước khu công nghiệp và nhà máy.
• Hệ thống xử lý nước và trạm bơm.
• Hệ thống đường ống cấp nước đô thị.

So sánh van cổng ty chìm Shinyi DN125 và van cổng ty nổi

Kết luận:

• Van ty chìm phù hợp hệ thống ngầm hoặc không gian nhỏ.
• Van ty nổi phù hợp nơi cần quan sát trạng thái van trực tiếp.

Hướng dẫn lắp đặt van cổng ty chìm Shinyi DN125

Bước 1: Kiểm tra kích thước DN125 và tình trạng van trước khi lắp đặt.

Bước 2: Làm sạch đường ống để loại bỏ cặn bẩn và vật lạ.

Bước 3: Đặt van vào giữa hai mặt bích của đường ống đúng chiều dòng chảy.

Bước 4: Lắp gioăng làm kín và đưa bulong vào các lỗ mặt bích.

Bước 5: Siết bulong theo hình chéo để đảm bảo lực siết đều.

Bước 6: Vận hành thử van để kiểm tra độ kín và khả năng đóng mở.

Lưu ý khi sử dụng

• Không đóng mở van quá nhanh để tránh sốc áp lực.
• Kiểm tra gioăng và bulong định kỳ.
• Không sử dụng van để điều tiết lưu lượng liên tục.
• Bảo trì định kỳ để tăng tuổi thọ thiết bị.
